射頻/低頻前置放大器

UBBV-HF 系列可實現最高性能，尤其是在測量極弱訊號時。 它們對於電磁相容性（EMC）和預合規性測量至關重要，例如符合 EN55011、EN55022、EN50371 等標準的測量。 UBBV-NF 系列在測量頻率範圍為 1 Hz - 30 MHz 的微弱訊號時具有最佳性能。

產品描述

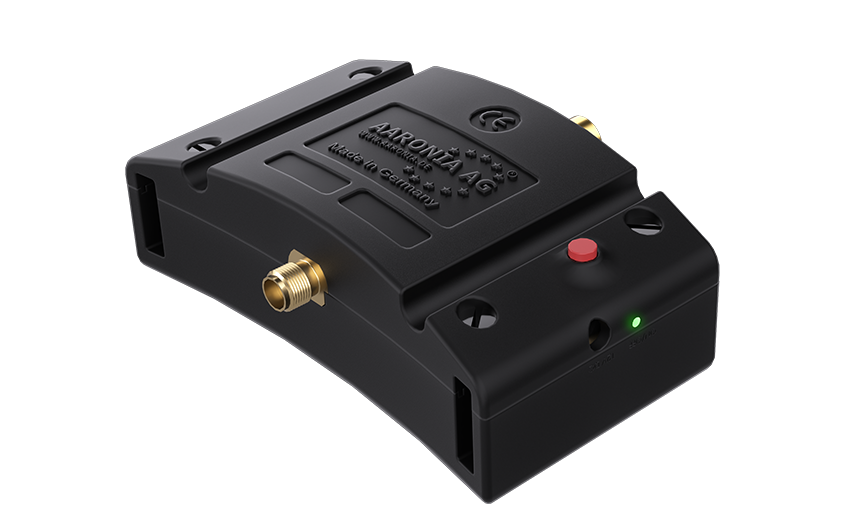

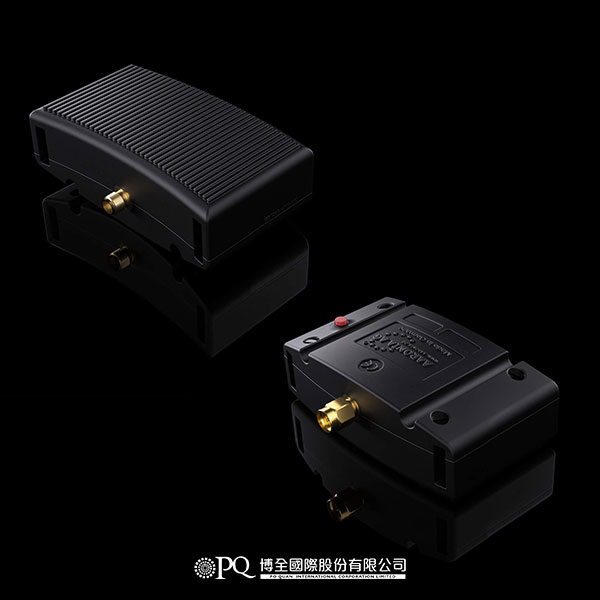

UBBV-HF 超高增益寬頻前置放大器可直接安裝在所有 SPECTRAN 手持設備上，也可與其它製造商生產的頻譜分析儀和天線配合使用，不會有任何問題。為實現EN55011、EN55022 或 EN50371 EMC 測量的最佳性能。 Aaronia的頻譜分析軟體 "MCS "已經考慮並校正了 UBBV-HF 前置放大器。 特別是在高達 1GHz 的低頻範圍內，它的效能提升非常明顯。

UBBV-NF 系列提供高阻抗訊號輸入，因此甚至可以與 MagnoTRACKER 系列天線或其它常規 50 歐姆設備一起使用。 Aaronia的頻譜分析軟體 "MCS "已經考慮並校正了該前置放大器。 它的連續線性增益高達 35dB。 UBBV-NF 可透過內部充電電池（充飽後可操作時間約 3-4 小時）或透過提供的電源進行操作。

功能特點

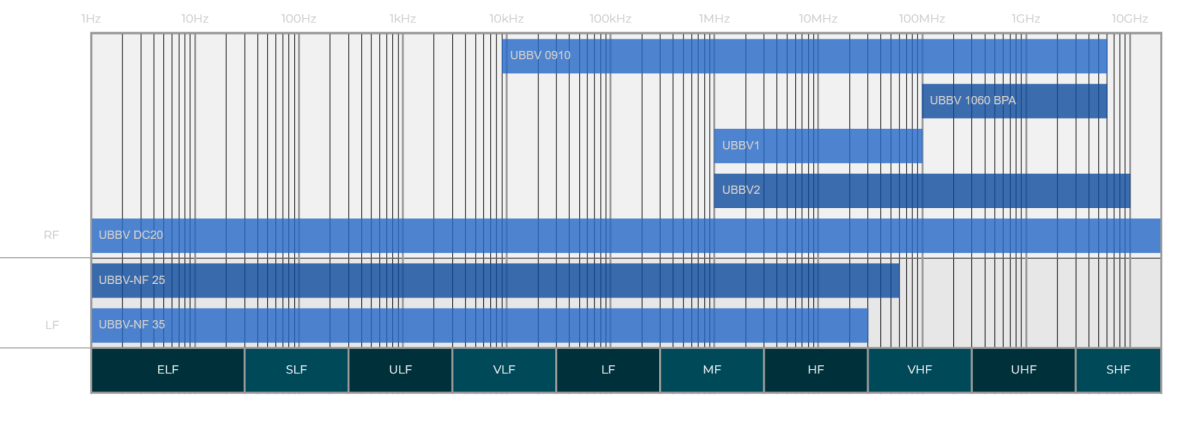

• 不同型號適用於不同頻率範圍。
• 增益最高可達 40 dB。
• 非常輕巧。
• 頂級性能。
• 轉接頭 SMA ( 母頭 ) 和 SMA ( 公頭 )。
• 800mAh 鋰離子聚合物電池。

UBBV DC 20 ( 寬廣的頻率範圍 )

• 頻率範圍 : DC to 20GHz
• 雜訊 : 2.5dB ( 典型 )
• 增益 : 14dB ( 典型 )
• 射頻輸入最大功率： +15dBm
• 射頻輸出最大功率： +16dBm
• 輸入：50 歐姆 SMA（母頭）
• 輸出：50 歐姆 SMA（公頭）
• 配件包括 : 運輸箱、電源線（含轉接頭）、手冊、SMA 連接器工具
• 重量 : 146gr
• 尺寸 : 81x61x29mm


UBBV 0910（超低雜訊！）

• 頻率範圍 : 9kHz to 6GHz
• 雜訊 :  0.4dB ( 典型 )
• 增益 : 22dB ( 典型 )
• 射頻輸入最大功率：+10dBm
• 射頻輸出最大功率：+8dBm
• 輸入：50 歐姆 SMA（母頭）
• 輸出：50 歐姆 SMA（公頭）
• 配件包括 : 運輸箱、電源線（含轉接頭）、手冊、SMA 連接器工具
• 重量 : 146gr
• 尺寸 : 81x61x29mm

UBBV 1

• Frequency range: 1MHz to 1GHz
• 頻率範圍 : 1MHz to 1GHz
• 雜訊 : 3.5dB ( 典型 )
• 增益 :  40dB ( 典型 )
• 射頻輸入最大功率：+15dBm
• 射頻輸出最大功率：+15dBm
• 輸入：50 歐姆 SMA（母頭）
• 輸出：50 歐姆 SMA（公頭）
• 配件包括 : 運輸箱、電源線（含轉接頭）、手冊、SMA 連接器工具
• 重量 : 146gr
• 尺寸 : 81x61x29mm

UBBV 2（最高增益）

• 頻率範圍： 1MHz 至 10GHz（500kHz，帶 -3dB 頻寬）
• 雜訊 : 3.5dB ( 典型 )
• 增益 :  40dB ( 典型 )
• 射頻輸入最大功率：+15dBm
• 射頻輸出最大功率：+15dBm
• 輸入：50 歐姆 SMA（母頭）
• 輸入：50 歐姆 SMA（公頭）
• 配件包括 : 運輸箱、電源線（含轉接頭）、手冊、SMA 連接器工具
• 重量 : 146gr
• 尺寸 : 81x61x29mm

UBBV-NF 25

• 頻率範圍： 1Hz 至 50MHz（60MHz，帶 -3dB 頻寬）
• 增益：25dB ( 典型 )
• 最大輸入直流電壓：10VDC
• 最大輸入交流電壓：3V 或 2.1V rms
• 最大輸出功率：： +15dBm（50 歐姆）
• 輸入：50 歐姆 SMA（母頭）
• 輸入：50 歐姆 SMA（公頭）
• 配件包括 : 運輸箱、電源線（含轉接頭）、手冊、SMA 連接器工具
• 重量 : 146gr
• 尺寸 : 81x61x29mm

UBBV-NF 35

• 頻率範圍： 1Hz 至 30MHz（35MHz，帶 -3dB 頻寬）
• 增益：35dB ( 典型 )
• 最大輸入直流電壓：10VDC
• 最大輸入交流電壓：3V 或 2.1V rms
• 最大輸出功率：： +10dBm（50 歐姆）
• 輸入：50 歐姆 SMA（母頭）
• 輸入：50 歐姆 SMA（公頭）
• 配件包括 : 運輸箱、電源線（含轉接頭）、手冊、SMA 連接器工具
• 重量 : 146gr
• 尺寸 : 81x61x29mm

UBBV 1060 BPA (旁路！)

• 頻率範圍 : 100MHz - 6GHz
• 旁路模式!
• 雜訊 : 1.4dB at 2GHz
• 增益 : 22dB at 2GHz
• IP3: +48dBm ( 旁路模式 )
• 射頻輸出最大功率：+21dBm
• 輸入：50 歐姆 SMA（母頭）
• 輸入：50 歐姆 SMA（公頭）
• 配件包括 : 運輸箱、電源線（含轉接頭）、手冊、SMA 連接器工具
• 重量 : 146gr
• 尺寸 : 81x61x29mm

The UBBV-HF series enables maximum performance, especially when measuring extremely weak signals. They are essential for EMC and pre-compliance measurements, e.g. according to EN55011, EN55022, EN50371 etc. The UBBV-NF series offers the best possible performance when measuring weak signals in the frequency range of 1 Hz - 30 MHz.

Description

The UBBV-HF ultra-high gain broadband preamplifiers can be mounted directly on all SPECTRAN® handheld devices, but can also be used with spectrum analyzers and antennas from other manufacturers without any problems. For the best possible performance of an EN55011, EN55022 or EN50371 EMC measurement. The UBBV-HF preamplifier is already considered and calibrated in our spectrum analysis software "MCS". It offers a significant performance gain especially in the lower frequency range up to 1GHz.

The UBBV-NF series offers a high impedance signal input and can therefore even be used with the antennas of the MagnoTRACKER® series or other, regular 50 Ohm devices. This preamplifier is already considered and calibrated in our Spectrum Analyzer Software "MCS". It offers a continuous linear gain of up to 35dB. The UBBV-NF can be operated via internal rechargeable battery (runtime approx. 3-4 hours) or via the supplied power supply.

Features

• Different models for different frequency ranges
• Up to 40 dB gain
• Very light and compact
• Top Performance
• Connectors SMA(f) and SMA(m)
• 800 mAh LiPo battery

UBBV DC 20 (Widest range)

• Frequency range: DC to 20GHz
• Noise: 2.5dB (typ.)
• Gain: 14dB (typ.)
• Max. power at RF input: +15dBm
• Max. power at RF output: +16dBm
• Input: 50 Ohm SMA (f)
• Output: 50 Ohm SMA (m)
• Incl. Transport Case, Power Supply incl.Adapters, Manual, SMA tool
• Weight: 146gr
• Dimensions: 81x61x29mm

UBBV 0910 (Ultra low noise!)

• Frequency range: 9kHz to 6GHz
• Noise: 0.4dB (typ.)
• Gain: 22dB (typ.)
• Max. power at RF input: +10dBm
• Max. power at RF output: +8dBm
• Input: 50 Ohm SMA (f)
• Output: 50 Ohm SMA (m)
• Incl. Transport Case, Power Supply incl.Adapters, Manual, SMA tool
• Weight: 146gr
• Dimensions: 81x61x29mm

UBBV 1

• Frequency range: 1MHz to 1GHz
• Noise: 3.5dB (typ.)
• Gain: 40dB (typ.)
• Max. power at RF input: +15dBm
• Max. power at RF output: +15dBm
• Input: 50 Ohm SMA (f)
• Output: 50 Ohm SMA (m)
• Incl. Transport Case, Power Supply incl.Adapters, Manual, SMA tool
• Weight: 146gr
• Dimensions: 81x61x29mm

UBBV 2 (Highest gain)

• Frequency range: 1MHz to 10GHz(500kHz with -3dB bandwidth)
• Noise: 3.5dB (typ.)
• Gain: 40dB (typ.)
• Max. power at RF input: +15dBm
• Max. power at RF output: +15dBm
• Input: 50 Ohm SMA (f)
• Output: 50 Ohm SMA (m)
• Incl. Transport Case, Power Supply incl.Adapters, Manual, SMA tool
• Weight: 146gr
• Dimensions: 81x61x29mm

UBBV-NF 25

• Frequency range: 1Hz to 50MHz(60MHz with -3dB bandwidth)
• Gain: 25dB (typ.)
• Max. input DC voltage: 10VDC
• Max. input AC voltage: 3V or 2.1V rms
• Max. power at output:: +15dBm (50 Ohm)
• Input: 50 Ohm SMA (f)
• Output: 50 Ohm SMA (m)
• Incl. Transport Case, Power Supply incl.Adapters, Manual, SMA tool
• Weight: 146gr
• Dimensions: 81x61x29mm

UBBV-NF 35

• Frequency range: 1Hz to 30MHz(35MHz with -3dB bandwidth)
• Gain: 35dB (typ.)
• Max. input DC voltage: 10VDC
• Max. input AC voltage: 3V or 2.1V rms
• Max. power at output:: +10dBm (50 Ohm)
• Input: 50 Ohm SMA (f)
• Output: 50 Ohm SMA (m)
• Incl. Transport Case, Power Supply incl.Adapters, Manual, SMA tool
• Weight: 146gr
• Dimensions: 81x61x29mm

UBBV 1060 BPA (Bypass!)

• Frequency range: 100MHz - 6GHz
• Bypass Mode!
• Noise: 1.4dB at 2GHz
• Gain: 22dB at 2GHz
• IP3: +48dBm (bypass mode)
• Max. power at RF output: +21dBm
• Input: 50 Ohm SMA (f)
• Output: 50 Ohm SMA (m)
• Incl. Transport Case, Power Supply incl.Adapters, Manual, SMA tool
• Weight: 146gr
• Dimensions: 81x61x29mm
