行動式多功能便攜式電器安規測試器

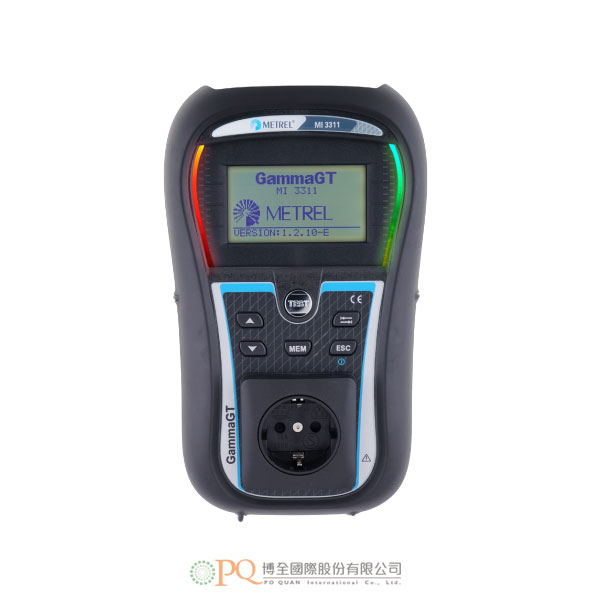

Metrel Mobile Multifunctional PAT tester 型號：MI 3311 GammaGT- VDE 0701-0702測試器；行動式、簡單、容易使用、快速、精準。
- 預先編程的自動簡單的測試：Class I、Class II、電線。
- 使用電池電源操作的多功能測試器，主要用於執行便攜式電氣設備的安規測量。
- 具備大型圖形式背光LCD顯示幕、2個通過/不通過LED指示燈及每個測量的輔助說明畫面，操作既簡單又明瞭。
- 輕量的設計、預先編程或自訂的測試序列、可選購條碼系統及內建校正功能，是執行大量便攜式電器專業安規測試的理想選擇。
- 可執行的測試：接地連接電阻、絕緣電阻、隔離可接觸的導電部件的絕緣電阻、替代洩漏電流、隔離可接觸的導電部件的替代洩漏電流、功能及外觀檢查、IEC電線極性、真有效值電壓。
-
- VDE 0701-0702測試器；行動式、簡單、容易使用、快速、精準。
- 預先編程的自動簡單的測試：Class I、Class II、電線。
- 使用電池電源操作的多功能測試器，主要用於執行便攜式電氣設備的安規測量。
- 具備大型圖形式背光LCD顯示幕、2個通過/不通過LED指示燈及每個測量的輔助說明畫面，操作既簡單又明瞭。
- 輕量的設計、預先編程或自訂的測試序列、可選購條碼系統及內建校正功能，是執行大量便攜式電器專業安規測試的理想選擇。
- 儀器擴充的通訊功能，支援使用RS232標籤列印機及RS232條碼掃描器。
- 支援讀取/寫入無線射頻識別（RFID）標籤。
- 可執行以下測試：
- 接地連接電阻。
- 絕緣電阻。
- 隔離可接觸的導電部件的絕緣電阻。
- 替代洩漏電流。
- 隔離可接觸的導電部件的替代洩漏電流。
- 功能及外觀檢查。
- IEC電線極性。
- 真有效值電壓。
- 應用：
- 專業便攜式電器測試。
- 一般便攜式電器測試。
- 多位置便攜式電器測試。
- 主要特點：
- 128x64點，圖形式背光LCD螢幕，提供清楚易讀的結果讀值、指示、測量參數與訊息。
- LCD兩邊有大型鮮明的綠色/紅色指示燈，提供額外的“通過/不通過”評估指示。
- 大容量資料儲存快閃記憶體，平均可儲存1500個測試結果及參數。
- 配備2個通訊介面，USB及RS232，可與電腦、條碼讀取機及印表機連線通訊。
- 內建實時時鐘。
- 可選購條碼系統，用於快速的測試碼選擇及識別待測裝置。
- 可設定測試“通過/不通過”評估限值。
- 可使用標準配備的電腦軟體Metrel PATLink PRO，下載、檢視、列印及匯出測試結果。
- 可選購進階測試結果分析與專業測試報告建立軟體PATLink PRO Plus。
- 輕量、便攜式。
- 內建充電電路，可使用可充電電池操作。
- 符合標準：
- 電磁相容性（EMC）：EN 61326。
- 安全性（低電壓指令）：EN 61010-1、EN 61010-031。
- 功能性：EN 61557、VDE 0404-1、VDE 0404-2、VDE 0701-0702、NEN 3140。
-
- 電源：9VDC（6x1.5V AA電池或可充電電池）。
- 電池續航力：操作8小時。
- 顯示幕：128x64點矩陣背光顯示幕。
- 記憶體：1,500個儲存位置。
- 通訊埠：RS232（PS/2連接器，母頭）；USB（B型連接器，母頭）。
- 過電壓類別：CAT II / 300V。
- 保護類別：雙重絶緣。
- 防護等級：機箱IP 40/連接器IP 20。
- 接地連接測試（200mA）：
- 範圍；解析度；精度：
- 0.00Ω～19.99Ω；0.01Ω；±（5 % rdg.+ 3位數）。
- 20.0Ω～199.9Ω；0.1Ω。
- 200Ω～1999Ω；1Ω。
- 範圍；解析度；精度：
- 絶緣電阻（250VDC、500VDC）：
- 範圍；解析度；精度：
- 0.00MΩ～19.99MΩ；0.01MΩ；±（5 % rdg.+ 3位數）。
- 20.0MΩ～199.9MΩ；0.1MΩ；±（5 % rdg.+ 3位數）。
- 範圍；解析度；精度：
- 替代洩漏電流測試:
- 範圍；解析度；精度：
- 0.00μA～9.99mA；0.01mA；±（5 % rdg.+ 3位數）。
- 10.0μA～20.0mA：0.1mA；±（5 % rdg.+ 3位數）。
- 範圍；解析度；精度：
- 詳細規格、配件、軟體及選購，歡迎洽詢。
-
- VDE 0701-0702 Tester
- Mobile, Simple, Easy to use, Fast & accurate
- Pre-programmed automatic simple tests Class I, Class II, Cord.
- The new MI 3311 GammaGT is a battery powered multifunctional instrument intended to perform measurements for testing the electrical safety of portable electrical equipment.
- Due to large graphical LCD with backlight, two PASS / FAIL LED indicators and HELP screens for each measurement the handling of the instrument is clear and simple.
- Up to 1500 test results with parameters can be stored in the internal memory of the instrument and then downloaded to the PC for further data handling and creation of test report.
- Light weght design, pre-programmed and custom test sequences, optional barcoding system and built-in calibration unit make the MI 3311 an ideal instrument for high volume professional safety testing of portable appliances.
- Instrument’s extended communication facility supports use of RS232 label printer and RS232 barcode scanner.
- In addition it has the support for reading / writing RFID tags.
- The following tests can be performed:
- Earth bond resistance
- Insulation resistance
- Insulation resistance of isolated accessible conductive parts
- Substitute leakage current
- Substitute leakage current of isolated accessible conductive parts
- Functional and visual inspection
- IEC cord polarity
- Voltage TRMS
- Application:
- Professional portable appliance testing
- General portable appliance testing
- Multi-location portable appliance testing
- Key features:
- Graphic LCD with resolution of 128 x 64 dots, with backlight.
- The graphic display offers easy reading of results, indications, measurement parameters and messages.
- Large green and red lights for additional PASS / FAIL indication placed at the sides of the LCD.
- Large data flash memory for storing test results & parameters (about 1500 tests can be stored in average).
- Two communication ports (USB and RS232C) for communication with PC, barcode reader and printer.
- Built-in real time clock.
- Barcoding system for quick test code selection and identification of DUT.
- Programmable limits for PASS / FAIL evaluation.
- Fully compatible with new Metrel PATLink PRO PC software package (download, view, print and export of test results).
- Optional PC SW PATLink PRO Plus (advanced test result analysis and professional test report creation).
- Built-in calibration unit (checkbox).
- Portable and lightweight design.
- Rechargeable battery powered instrument with built-in charging circuit.
- Standards Applied
- Electromagnetic compatibility (EMC): EN 61326
- Safety (LVD): EN 61010-1, EN 61010-031
- Functionality: EN 61557, VDE 0404-1, VDE 0404-2, VDE 0701-702, NEN 3140
-
- Power supply voltage 9 VDC (6 x 1.5 V battery or accu, size AA)
- Operation typical 8 h
- Display 128 x 64 dots matrix display with backlight
- Memory 1500 memory locations
- Communication ports: RS232 (PS/2 connector, female), USB (type B connector, female)
- Overvoltage category 300 V CAT II
- Protection classification double insulation
- Protection degree case IP 40
- Protection degree test connectors IP 20
- Earth bond (200 mA):
- Range; Resolution; Accuracy:
- 0.00 Ω ÷ 19.99 Ω; 0.01 Ω; ±(5 % of reading + 3 digits)
- 20.0 Ω ÷ 199.9 Ω; 0.1 Ω
- 200 Ω ÷ 1999 Ω; 1 Ω
- Range; Resolution; Accuracy:
- Insulation resistance (250 V DC, 500 V DC):
- Range; Resolution; Accuracy:
- 0.00 MΩ ÷ 19.99 MΩ; 0.01 MΩ; ±(5 % of reading + 3 digits)
- 20.0 MΩ ÷ 199.9 MΩ; 0.1 MΩ; ±(5 % of reading + 3 digits)
- Range; Resolution; Accuracy:
- Substitute leakage current:
- Range; Resolution; Accuracy:
- 0.00 μA ÷ 9.99 mA; 0.01 mA; ±(5 % of reading + 3 digits
- 10.0 μA ÷ 20.0 mA; 0.1 mA; ±(5 % of reading + 3 digits
- Range; Resolution; Accuracy:
- Please feel free to contact for detailed specifications, accessories, software and options.
