太陽能光電系統測試|電氣安規測試器

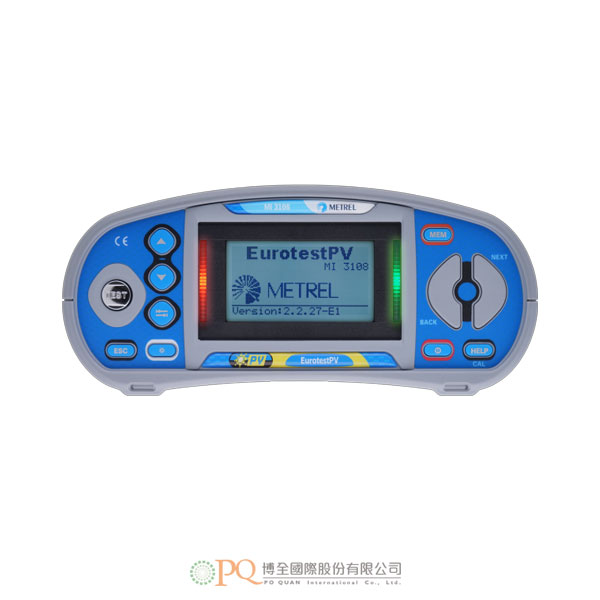

Metrel Photovoltaic and Electrical Installations Tester 型號：MI 3108 EurotestPV- 兼具太陽光電系統測試器及電氣設備安規測試器兩者的功能，能依據EN 61557標準完整測試電氣設備，並可執行單相太陽光電（PV）設備必要的所有測試，包括EN 62446標準要求的全部測試，以及EN 61829標準要求的I-U特性測量、標準測試條件數值計算（STC）及逆變器的DC端與AC端的功率測量。
- 系統的設計，適用於高要求標準的操作條件（最高達1,000V，15ADC）。
- 系統標準配備PV安全探棒，可確保每次操作都安全的斷開連接，能大幅提升使用者的安全性。
-
- 兼具太陽光電系統測試器及電氣設備安規測試器兩者的功能，能依據EN 61557標準完整測試電氣設備，並可執行單相太陽光電（PV）設備必要的所有測試，包括EN 62446標準要求的全部測試，以及EN 61829標準要求的I-U特性測量、標準測試條件數值計算（STC）及逆變器的DC端與AC端的功率測量。
- 系統的設計，適用於高要求標準的操作條件（最高達1,000V，15ADC）。
- 系統標準配備PV安全探棒，可確保每次操作都安全的斷開連接，能大幅提升使用者的安全性。
- 應用：
- 太陽光電設備的測試、評估及故障排除。
- AC/DC功率及能效測量。
- 家用/工業用單相/三相電氣設備的初次及定期測試。
- 測量功能：
- 太陽能光電設備：
- 太陽能光電設備DC端的測量：
- 電壓、電流、功率。
- 開路電壓（Uoc）與短路電流（Isc）。
- 太陽能光電模組與串列的I-U曲線。
- 輻照度。
- 模組溫度。
- 太陽能光電設備AC端的測量：
- 電壓、電流、功率。
- 太陽能光電模組、逆變器及PV系統的效率計算。
- 太陽能光電設備DC端的測量：
- 電氣設備：
-
絕緣電阻測量。
-
保護接地導體的導通性測試。
-
線路阻抗測試。
-
迴路阻抗測試（為大電流及不跳脫RCD的子功能）。
-
RCD測試（AC、A及B型）。
-
接地電阻測試。
-
AC電流（負載及洩漏）測試。
-
真有效值電壓、頻率、相序測試。
-
功率、電量、諧波測量。
-
- 太陽能光電設備：
- 符合標準：
- 功能性：
- IEC/EN 61557系列。
- IEC 62446（太陽光電系統測試）。
- IEC 61829。
- 其它測試參考標準：
- BS 7671。
- EN 61008。
- EN 61009。
- EN 60364-4-41。
- AS/NZ 3017。
- 電磁相容性：
- EN 61326。
- 安全性：
- EN 61010-1。
- EN 61010-2-030。
- EN 61010-031。
- EN 61010-2-032。
- 功能性：
-
- 適用於太陽光電發電設備的測量功能：
- 電壓（測量範圍，基本精度）：
- 0VDC～999VDC，±（1 % rdg.+ 2位數）。
- 0VAC～999VAC，±（1.5 % rdg.+ 3位數）。
- I-V（最大功率）：0VDC～999VDC，±（1 % rdg.+ 2位數）。
- 電流：
- 太陽能板（最大功率）：0.0mA～300ADC，±（1 % rdg.+ 2位數）。
- 逆變器（最大功率）：0.0mA～300AAC，±（1.5 % rdg.+ 3位數）。
- I-V（最大功率）：0.00A～15ADC，±（1 % rdg.+ 2位數）。
- 功率：
- 太陽能板（最大功率）：0～999kW，±（2.5 % rdg.+ 6位數）。
- I-V（最大功率）：0～14.99kW，±（2 % rdg.+ 3位數）。
- U/I曲線（測量範圍）：1000V/15A/15kW。
- 輻照度（測量範圍）：000～1.75kW/m2，±（4 % rdg.+ 5位數）。
- 溫度（測量範圍，基本精度）：-10.0 °C～+ 85.0 °C，±5位數。
- 電壓（測量範圍，基本精度）：
- 適用於電氣設備的測量功能規格*，歡迎洽詢。
- 顯示幕：
- 主機：128 x 64點矩陣背光顯示幕。
- 遠控裝置：128 x 64點矩陣背光顯示幕。
- 電源：
- 主機：6x1.2V AA NiMH電池。
- 遠控裝置：6x1.2V AA NiMH電池。
- 過電壓類別：CAT II / 1000VDC；CAT III / 600V；CAT IV / 300V。
- 保護類別：雙重絶緣。
- 通訊埠：
- 主機：RS232及USB。
- 遠控裝置：RS232。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- 適用於太陽光電發電設備的測量功能：
-
- MI 3108 EurotestPV is a combined photovoltaic tester and electrical installations safety tester. It enables complete testing of electrical installations according to EN 61557 standards and in addition performs all necessary tests required on single-phase photovoltaic (PV) installations.
- This includes all of the tests as required by EN 62446, but also includes I - U characteristic, Calculation of STC values as required by EN 61829 and power measurements on Inverter’s DC and AC sides.
- The unit is designed for the demanding working conditions (up to 1000 V, with 15 A DC).
- To greatly improve user safety the MI 3108 EurotestPV comes with the PV Safety Probe which ensures safe disconnection every time.
- Application:
- Testing, evaluations and troubleshooting of photovoltaic installations.
- Power and energy efficiency measurements (AC and DC).
- Initial and periodic testing of domestic and industrial single and three-phase electrical installations.
- Measuring Functions:
- Photovoltaic installations:
- Measurements on DC side of PV installation:
- Voltage, current, power;
- Uoc (Open Circuit Voltage) and Isc (Short Circuit Current);
- I - U curve of PV modules and strings;
- Irradiance;
- Module temperature.
- Measurements on AC side of PV installation:
- Voltage, current, power;
- Efficiency of PV module, inverter, PV system calculation.
- Measurements on DC side of PV installation:
- Electrical installations:
- Insulation resistance;
- Continuity of PE conductors;
- Line impedance;
- Loop impedance (sub-functions with high current and without RCD tripping);
- RCD testing (type AC, A and B);
- Earth resistance;
- AC current (load and leakage);
- TRMS voltage, frequency, phase sequence;
- Power, energy, harmonics.
- Photovoltaic installations:
- Standards:
- Functionality:
- IEC/EN 61557 series;
- IEC 62446 (photovoltaics);
- IEC 61829.
- Other reference standards for testing:
- BS 7671;
- EN 61008;
- EN 61009;
- EN 60364-4-41;
- AS/NZ 3017
- Electromagnetic compatibility:
- EN 61326
- Safety:
- EN 61010-1;
- EN 61010-2-030;
- EN 61010-031;
- EN 61010-2-032
- Functionality:
-
- Photovoltaic Installation Measurements:
- Function:
- Voltage (Measuring range, Basic accuracy):
- 0 VDC ... 999 VDC, ±(1 % of reading + 2 digits)
- 0 VAC ... 999 VAC, ±(1.5 % of reading + 3 digits)
- I-V m.: 0 VDC ... 999 VDC, ±(1 % of reading + 2 digits)
- Current:
- Panel m.: 0.0 mA ... 300 ADC, ±(1 % of reading + 2 digits)
- Invert. m.: 0.0 mA ... 300 AAC, ±(1.5 % of reading + 3 digits)
- I-V m.: 0.00 A ... 15 ADC, ±(1 % of reading + 2 digits)
- Power:
- Panel m.: 0 ... 999 kW, ±(2.5 % of reading + 6 digits)
- I-V m.: 0 ... 14.99 kW, ±(2 % of reading + 3 digits)
- U / I curve (Measuring range): 1000 V / 15 A / 15 kW
- Irradiation (Measuring range): 000 ... 1.75 kW/m2, ±(4 % of reading + 5 digits)
- Temperature (Measuring range, Basic accuracy): -10.0 °C ... + 85.0 °C, ± 5 digits
- Voltage (Measuring range, Basic accuracy):
- Function:
- General:
- Display:
- Main unit: 128 x 64 dots matrix display with backlight
- Remote unit: 128 x 64 dots matrix display with backlight
- Power supply
- Main unit: 6 x 1.2 V NiMH batteries, type AA
- Remote unit: 6 x 1.2 V NiMH batteries, type AA
- Overvoltage category: CAT II / 1000 VDC; CAT III / 600 V; CAT IV / 300 V
- Protection class: double insulation
- COM port:
- Main unit: RS232 and USB
- Remote unit: RS232
- Display:
- Please feel free to contact for detailed specifications, accessories, software and options.
