電化學 / 材料 / 儲能裝置測試 > 電池測試分析

快速型電池測試器

型號:MBT
  • MBT是用於工廠產線和質量保證單位的測量機型。它可以快速測試高達60V的電池和電池模塊。
  • 3個主要電池參數(交流內部電阻,直流內部電阻和電池電壓)在1秒內測量。

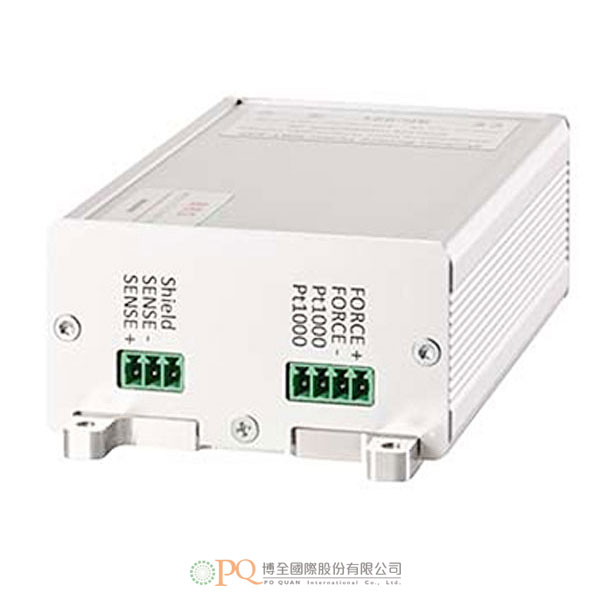

  • 被測設備(電池)通常通過四個彈簧銷接觸,並通過四線測量電纜連接到測量模塊。測量模塊由鋁製外殼保護,可用4個螺絲固定。
  • 測量模塊通過串行接口(RS232)連接到工廠控制(PLC)。電源通過單獨的電源供電。
    • MBT是用於工廠產線和質量保證單位的測量機型。它可以快速測試高達60V的電池和電池模塊。
    • 3個主要電池參數(交流內部電阻,直流內部電阻和電池電壓)在1秒內測量。
    • 被測設備(電池)通常通過四個彈簧銷接觸,並通過四線測量電纜連接到測量模塊。測量模塊由鋁製外殼保護,可用4個螺絲固定。
    • 測量模塊通過串行接口(RS232)連接到工廠控制(PLC)。電源通過單獨的電源供電。

    功能

    • 開路電壓、內阻(可設定不同頻率)
    • 具有報警輸出的電壓監控
    • 觸發輸入
    • 1秒超快速量測,適合品保或產線上的快速測試
    • 溫度量測選配
  •

    MBT51 / MBT53

    MBT510 / MBT530

    MBT60100/60300

    應用

    各式電池

    2A, 3A, 18650 電池

    電池組

    電壓

    0…5V

    0…5V

    0…60V

  • The MBT is a measurement module for production and quality assurance of batteries. It performs a quick test of battery cells and battery modules up to 60V.

    It measures 3 key battery parameters (AC internal resistance, DC internal resistance and battery voltage) within 1sec.

    The battery is typically connected via 4 spring-loaded contact pins and with 4 wires to the module. The measurement module is protected by an aluminium housing which can be mounted by 4 screws.

    It is remotely controlled via RS232 communication interface and powered by a separate power supply

  • The measurement modules are delivered with fixed measurement ranges:

      MBT51 / MBT53 MBT510 / MBT530 MBT60100/60300
    Application Large cells Cylindrical cells Modules
    Voltage range 0…5V 0…5V 0…60V
    Resistant range 1mΩ / 3mΩ 10mΩ / 30mΩ 100mΩ / 300mΩ
