電化學 / 材料 / 儲能裝置測試 > 電池測試分析

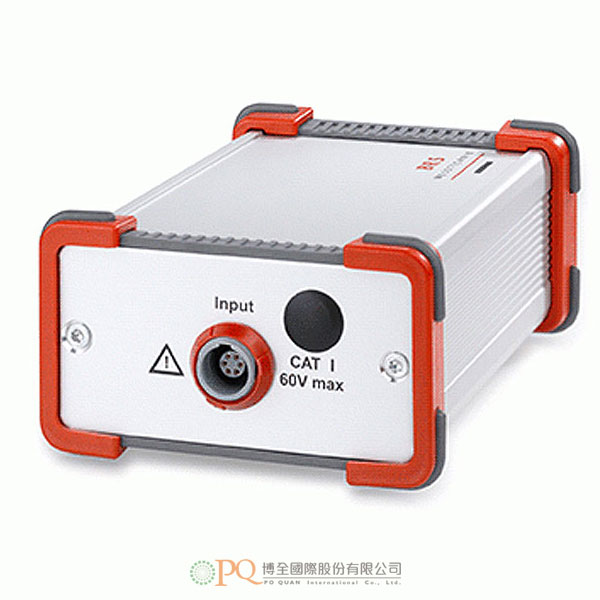

電池阻抗測試器

型號:BIM1 / BIM2
  • 測量電池電壓範圍0V∼60V。
  • 在頻率範圍0.1Hz∼1kHz測量內部電阻,顯示為一個數值或Nyquist圖形。
  • 可搭配一個外部RTD測量溫度。
  • 可搭配一個外部電流鉤錶測量電流。
    • 測量電池電壓範圍0V∼60V。
    • 在頻率範圍0.1Hz∼1kHz測量內部電阻,顯示為一個數值或Nyquist圖形。
    • 可搭配一個外部RTD測量溫度。
    • 可搭配一個外部電流鉤錶測量電流。
    • 概算等效電路參數。
    • 藉由與參考值的比較,評估電池狀態(診斷)。
    • 藉由與標稱值比較的公差分析,進行生產測試。
    • 藉由與參考資料的比較,診斷受損程度(過載、深層放電、過熱、短路)。
    • 監視電壓及與限值相比較。
    • 連續或單次測量(為縮減資料)。
    • 警報與觸發功能的數位輸入/輸出。

    • 測量結果顯示:
      • 測量結果顯示在圖形操作介面(GUI)上。
      • 所有結果自動記錄儲存在一個記錄檔內。
      • 單次測量結果可儲存為CSV格式,以便輕鬆產生報告或以試算表程式進一步處理與分析。
  • 測量參數

    BIM-1

    BIM-2

    電壓

    0 ~60V

    0 ~60V

    內阻

    10μΩ ~1Ω

    1μΩ ~1Ω

    交流阻抗頻率範圍

    1Hz~ 1kHz

    0.1Hz~ 1kHz

    溫度

    -----

    -40°C ~+ 80°C,外接感測器和電流勾表

    電流

    -----

    10mA~ 1000A,外接感測器和電流勾表

    尺寸

    120 x 80 x 42mm,鋁殼防震保護

  • The BIM-1 and BIM-2 are economical, easy to use and compact Battery Impedance Meters.

    They combine the functions of a battery tester and of a battery analyzer and allow a quick test of battery cells and battery modules independently of the battery technology.

    The results ​​are communicated to a PC via USB interface which also provides electrical power. Operation is via a graphical user interface (GUI) which operates and displays the results; alternatively a programming interface can be provided.

    Ambient conditions (temperature) can be measured via a second input (BIM2 only).

  • Measurement Parameters BIM-1 BIM-2
    Voltage 0…60V 0…60V
    Internal resistance 10 µΩ - 1Ω 1 µΩ - 1Ω
    Frequency range of spectral impedance 1Hz…1kHz 0,1Hz…1kHz
    Temperature ----- -40°C…+80°C with RTD
    Current ----- 10mA…1000A with current clamp
