Amptek 探測器的真空應用

•

  Amptek 探測器的真空應用

  Vacuum Applications for Amptek Detectors

  Vacuum Applications for Amptek Detectors

  低至 10^-7  Torr

  有兩種方法：
  選項 A：XR-100 或 AXR/PA-230 可以放在真空室內。 為了避免過熱並耗散儀器工作時產生的約1 Watt功率，應藉助適當安裝孔來實現真空室壁的良好熱傳導。
  選項 B：XR-100 或 X-123 可位於真空室外，通過標準真空法蘭壓縮 O 型埠檢測真空室內的 X 射線。 可選型號 EXV9（9 英寸）或 EXV5（5 英寸）真空探測器延長管適用於此應用。

  低於10^-7   Torr

  選項 C 或 D： 此配置僅適用於 FAST SDD 偵測器，僅將偵測器置於真空腔體內。 定制的UHV電纜、連接器和 15 針 D 型法蘭用於連接真空室外部的前置放大器和處理器。

  選項 A：在腔體內安裝探測器和前置放大器

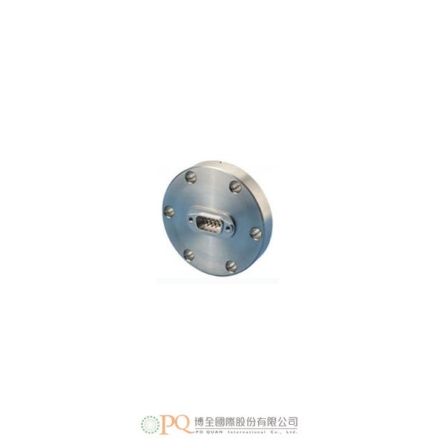

  方案 A 通常使用 9D-275 型將電源和訊號送入和送出真空室。 電子元件大部分放在真空室外，只有探測器和前置放大器在真空室內。
