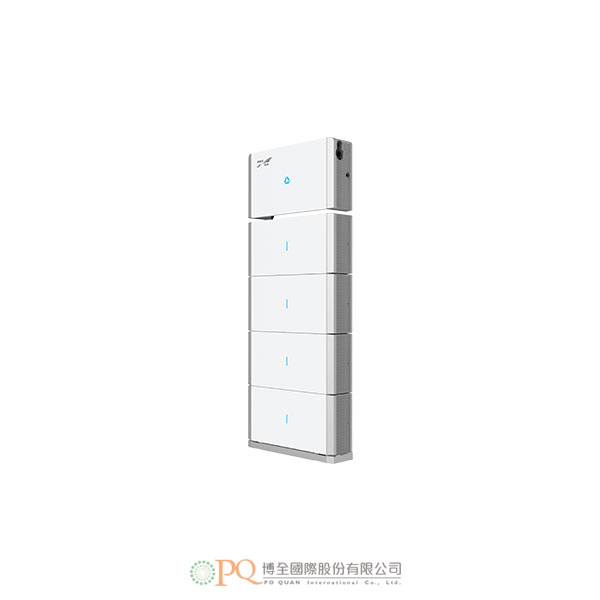

單相7.6~12 kW 儲能系統

項目

ISTORAGE2A 7600

ISTORAGE2A 9600

ISTORAGE2A 10000

ISTORAGE2A 11400

ISTORAGE2A 12000

直流輸入 (PV)

推薦最大光伏輸入功率

18kWp

最大光伏輸入電壓

500Vdc

MPPT數量

4 (2)

每個 MPPT 的光伏串數

1/1/1/1 (2/2)

最大光伏輸入電流

15A/15A/15A/15A (30A/30A)

最大短路電流

18.75A/18.75A/18.75A/18.75A (37.5A/37.5A)

MPPT電壓範圍

100~500Vdc

啟動電壓

125Vdc

直流（光伏）開關

有

直流輸入 (BAT)

電池電壓範圍

360~500Vdc

交流輸入輸出（併網）

額定交流輸出功率

7.6 kW

9.6 kW

10 kW

11.4 kW

12 kW

額定交流輸出電壓

240Vac

電網電壓範圍

211.2-264Vac

最大輸出電流

31.7A

40A

41.7A

47.5A

50A

最大輸入電流

63.4A

80A

83.4A

95A

100A

額定電網頻率

60 Hz

電網頻率範圍

55~65Hz

功率因數

>0.99（額定功率）

可調功率因數

0.85（領先）~0.85（落後）

總諧波失真

<3%（額定功率）

過流保護裝置

125A斷路器

最大電源故障電流

5kA

交流輸入（發電機）

額定交流電流

50A

額定交流輸出功率

12 kW

過流保護裝置

63A斷路器

最大電源故障電流

5kA

交流輸出（備用）

額定交流輸出電壓

240Vac/120Vac 2W/N/PE，單相三線

額定輸出頻率

60 Hz

額定輸出功率

7.6 kW

9.6 kW

10 kW

11.4 kW

12 kW

峰值輸出功率

15.2kW,10s

19.2kW,10s

20kW,10s

22.8kW,10s

24kW，10s

峰值輸出電流

63.4A，10s

80A,10s

83.4A,10s

95A,10s

100A，10s

切換時間

<20ms（無併網），<300ms（併網）

過流保護裝置

63A斷路器

最大電源故障電流

5kA

支持不平衡負載

是

效率

最佳效率

97.50%

CEC效率

96.80%

一般規格

重量

35kg/77.16lb（包括側板）

尺寸（寬*高*深）

800*450*200mm/31.49*17.72*7.87in（含側板）

外殼類型

NEMA Type 3R

認證

UL9540, CFR 47, FCC Part 15, Subpart B, UL1741SB, CSA C22.2, IEEE1547, IEEE1547.1UL1699B, UL1998,  CEC,  IEEE 2030.5
