旋轉環盤電極

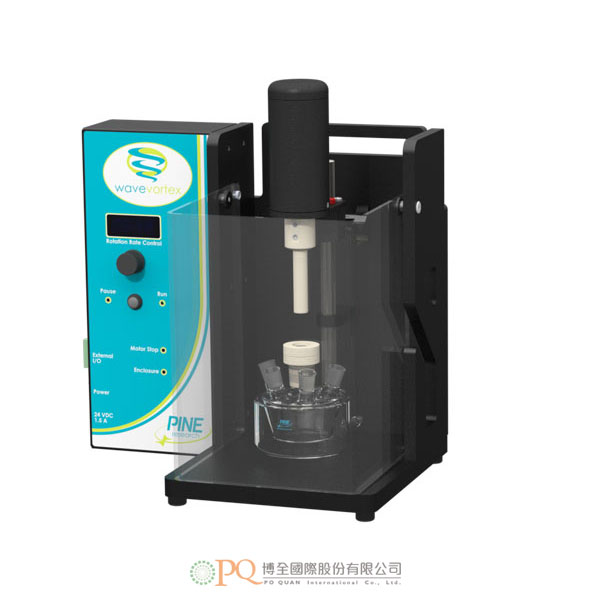

WaveVortex 10 型號：WaveVortex 10

WaveVortex® 10 是 Pine Research 設計的一款小體積研究級旋轉電極系統。 WaveVortex 10 佔地面積小，是在空間有限的實驗室或在手套箱內進行精密旋轉盤電極 (RDE) 和旋轉環盤電極 (RRDE) 實驗的理想儀器。 WaveVortex 10 的設計將旋轉器、控制單元、軸和附件整合在一個精巧的機箱中。 WaveVortex 10 相容於 Pine Research 生產的各種標準 RDE 和 RRDE 電極，以及我們的許多槽體、玻璃器皿和配件。

加入洽詢

產品特點產品規格 Features Specifications

WaveVortex® 10 是 Pine Research 設計的一款小體積研究級旋轉電極系統。 WaveVortex 10 佔地面積小，是在空間有限的實驗室或在手套箱內進行精密旋轉盤電極 (RDE) 和旋轉環盤電極 (RRDE) 實驗的理想儀器。 WaveVortex 10 的設計將旋轉器、控制單元、軸和附件整合在一個精巧的機箱中。 WaveVortex 10 相容於 Pine Research 生產的各種標準 RDE 和 RRDE 電極，以及我們的許多槽體、玻璃器皿和配件。
- 旋轉速率最高可調至 8000 RPM。
- 佔地面積小，易於在狹小空間安裝。
- 與各種 Pine Research RDE 和 RRDE 電極設計相容。
- 帶有馬達聯鎖的一體化機箱。

WaveVortex10旋轉環盤電極
轉速精度	100 到 200 RPM：顯示讀值 ±2 以內
轉速精度	200 到 8000 RPM：顯示的讀值± 1% 以內
轉速控制（外部）	可通過外部 I/O 介面的信號輸入進行任意轉速控制，1 RPM / mV（預設）、2 RPM / mV、4 RPM / mV（跳線選擇）
最大連續轉矩	18.7 mN m
電機功率	11 W
電極連接	圓盤電極：電機裝置上的紅色香蕉插孔
電極連接	環形電極：電機裝置上的藍色香蕉插孔
尺寸	38cm （W） x28cm （D） x36cm （H）
運輸信息	運輸重量：24磅（11公斤）
運輸信息	運輸尺寸：16.0 × 16.0 × 16.0 in (41 × 41 × 41 cm)
旋轉圓盤電極（RDE）	E5, E5TQ
旋轉環盤電極 (RRDE)	E6, E7, E8
旋轉圓柱電極 (RCE)	不適用
其他規格	點擊此處查看完整的規格清單

The WaveVortex® 10 is a compact research-grade electrode rotator design from Pine Research. With a small footprint, the WaveVortex 10 is the ideal instrument for precision Rotating Disk Electrode (RDE) and Rotating Ring-Disk Electrode (RRDE) experiments in laboratories with space constraints or when working inside a glovebox. The WaveVortex 10 design combines the rotator, control unit, shaft, and enclosure in one convenient package. The WaveVortex 10 is compatible a wide variety of standard RDE and RRDE electrodes manufactured by Pine Research, along with many of our cells, glassware, and accessories.
- Rotation Rate is adjustable up to 8000 RPM
- Small footprint - easily installed in tight spaces
- Compatible with a variety of Pine Research RDE and RRDE tip designs
- Integrated Enclosure with Motor Interlock

WaveVortex 10 Electrode Rotator
Rate Accuracy	100 - 200 RPM: Accurate to within ±2 counts of display reading
Rate Accuracy	200 - 8,000 RPM: Accurate to within ±1% of display reading
Rate Control (external)	Optional rate control via input signal on external I/O port
Rate Control (external)	Available control ratios: 1, 2, or 4 RPM/mV, jumper selectable
Rate Output	Optional rate monitoring via output signal on external I/O port
Rate Output	Output signal ratio: 2 RPM/mV
Maximum Continuous Torque	18.7 mN m
Motor Power	11 W
Electrode Connections	Disk electrode: red banana jack on motor unit
Electrode Connections	Ring electrode: blue banana jack on motor unit
Dimensions	Width: 15 in (38 cm)
	Depth: 11 in (28 cm)
	Height with enclosure window in lower position: 15 in (38 cm)
	Clearance required to raise enclosure window: 24 in (61 cm)
Shipping Information	Shipping weight: 24 lb (11 kg)
Shipping Information	Shipping dimensions: 16.0 × 16.0 × 16.0 in (41 × 41 × 41 cm)
Rotating Disk (RDE)	E5, E5TQ
Rotating Ring-Disk (RRDE)	E6, E7, E8
Rotating Cylinder (RCE)	N/A
Additional Specifications	click here for a complete list of specifications
