Amptek 探測器的真空應用
Vacuum Applications for Amptek Detectors 型號:Vacuum Applications for Amptek Detectors有兩種方法:
選項 A:XR-100 或 AXR/PA-230 可以放在真空室內。 為了避免過熱並耗散儀器工作時產生的約1 Watt功率,應藉助適當安裝孔來實現真空室壁的良好熱傳導。
選項 B:XR-100 或 X-123 可位於真空室外,通過標準真空法蘭壓縮 O 型埠檢測真空室內的 X 射線。 可選型號 EXV9(9 英寸)或 EXV5(5 英寸)真空探測器延長管適用於此應用。
低於10-7 Torr
選項 C 或 D: 此配置僅適用於 FAST SDD 偵測器,僅將偵測器置於真空腔體內。 定制的UHV電纜、連接器和 15 針 D 型法蘭用於連接真空室外部的前置放大器和處理器。
選項 A:在腔體內安裝探測器和前置放大器
方案 A 通常使用 9D-275 型將電源和訊號送入和送出真空室。 電子元件大部分放在真空室外,只有探測器和前置放大器在真空室內。
-
低至 10-7 Torr
有兩種方法:
- 選項 A:XR-100 或 AXR/PA-230 可以放在真空室內。 為了避免過熱並耗散儀器工作時產生的約1 Watt功率,應藉助適當安裝孔來實現真空室壁的良好熱傳導。
- 選項 B:XR-100 或 X-123 可位於真空室外,通過標準真空法蘭壓縮 O 型埠檢測真空室內的 X 射線。 可選型號 EXV9(9 英寸)或 EXV5(5 英寸)真空探測器延長管適用於此應用。
低於10-7 Torr
- 選項 C 或 D: 此配置僅適用於 FAST SDD™ 偵測器,僅將偵測器置於真空腔體內。 定制的UHV電纜、連接器和 15 針 D 型法蘭用於連接真空室外部的前置放大器和處理器。
選項 A:在腔體內安裝探測器和前置放大器
方案 A 通常使用 9D-275 型將電源和訊號送入和送出真空室。 電子元件大部分放在真空室外,只有探測器和前置放大器在真空室內。
型號 : 9D-275
選項 A1:帶 PX5 的 XR-100
XR-100 和 PX5 組合的所需專案- XR-100CR、XR-100SDD 或 XR-100T-CDTe。
- TF3 電源線(ACH-432,6 針 lemo 到 9 針 D 型)。
- 9D-275 真空饋入連接器。
- PX5(包括 ACH-403 電纜和 ACH-442 公母轉換器)。
- 注意:XR100 與真空壁之間不含信號電纜。 這是用戶的責任。 標準 BNC 電纜隨附在包裝中,用於真空室外。
選項 A2:帶有 X-123 的 AXR/PA-230 或 PA-210
AXR/PA-230 或 PA-210 和 X-123 組合的所需專案- AXR 探測器(Si-PIN、SDD 或 CdTe)。
- PA-210 或 PA-230 前置放大器。
- PA-210 或 PA-230 外殼。
- 9DVF 饋通連接器
- 軟線轉 9 針 D 型(母頭)電纜 (ACH-495) 。
- 軟線轉 9 針 D 型(母)電纜 (ACH-417)(建議最大電纜長度為 20 英吋)。
- X-123 數字脈衝處理器和電源。
CdTe 版本需要使用高壓元件和電纜。
選項 A2:用於CdTe的 X123
*9DVF 法蘭已不再使用,所有較新系統均使用 9D-275。
選項 B:延長管上通過埠的探測器
圖示為 XR-100 和 X-123,每個都配有 EXV9 延長管和 CP75 真空饋通接頭
配有PA-230前置放大器、外殼、EXV9延長管和 CP75 真空饋通接頭的 Amptek 探測器
選項 B:XR-100 與 PX5 相結合
選項 B XR-100/PX5 的所需專案:
- XR-100CR、XR-100SDD(或 FAST SDD)或 XR-100T-CdTe。
- EXV9 或 EXV5。
- CP75 饋通接頭。
- PX5 數位脈衝處理器和電源。
EXV5 – 5“ 真空延長管。 除非另有說明,否則所有尺寸均以英寸為單位
選項B:X-123
選項 B X-123 的所需專案:
• X-123 Si-PIN、X-123 SDD(或 FAST SDD)或 X-123 CdTe。
• EXV9 或 EXV5。
• CP75 饋通接頭。型號 : CP75
除非另有說明,否則所有尺寸均以英寸為單位。 DN40CF 公制英制換算表
選項 C(僅限 FAST SDD):超高真空(UHV)具有 PX5 和 FAST SDD 的超高真空配置
所需專案:
- 帶直角散熱器的FAST SDD探測器。
- 從探測器到法蘭的UHV電纜和連接器。
- UHV 大口徑 2.75“ 或 4.5” CF 法蘭上的 15 針 D型。
- SDC-915 前置放大器。
- 從法蘭到 PX5 的電纜。
- PX5 數位脈衝處理器和電源。
採用 PX5 和 FAST SDD 以及手動線性調整(100 mm)的超高真空配置
選項 D 所需專案:
- 帶 100 mm 線性調整和散熱器的 FAST SDD 探測器。
- 從探測器到法蘭的UHV電纜和連接器。
- UHV 大口徑 2.75 英寸或 4.5 英寸 CF 法蘭上的 15 針 D型。
- SDC-915 前置放大器。
- 從法蘭到 PX5 的電纜 。
- PX5 數位脈衝處理器和電源。
-
Down to 10-7 Torr
There are two ways:- Option A: The XR-100 box or the AXR/PA-230 can be placed inside the chamber. In order to avoid overheating and dissipate the ~1 Watt of power needed to operate the unit, good heat conduction to the chamber walls should be provided by using the appropriate mounting holes.
- Option B: The XR-100 or X-123 can be located outside the vacuum chamber to detect X-Rays inside the chamber through a standard Conflat compression O-ring port. Optional Model EXV9 (9 inch) or EXV5 (5 inch) vacuum detector extender is available for this application.
Below 10-7 Torr
- Option C or D: Only available with the FAST SDD™ detector, this configuration places only the detector in the chamber. Custom UHV cables, connectors, and a 15-Pin D flange are used to connect to the preamplifier and processor which are on the outside of the chamber.
Option A: Detector and preamplifier in the chamber

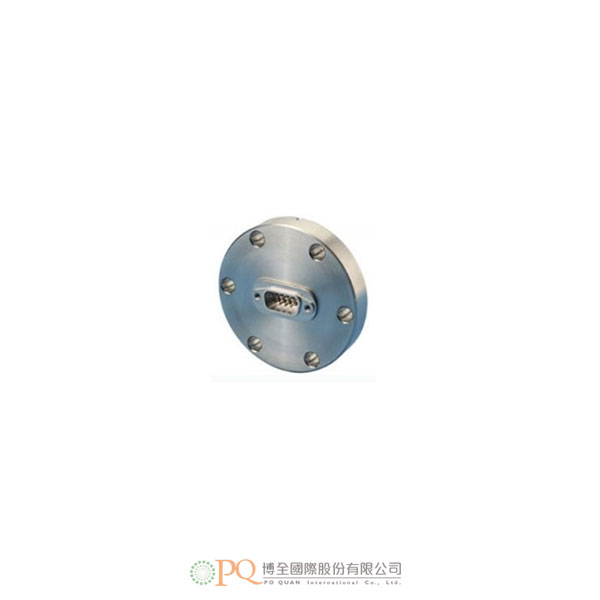

Option A typically uses the Model 9D-275 to get power and signals into and out of the vacuum chamber. Most of the electronics are kept outside the vacuum, with only the detector and preamplifier inside the vacuum.Model 9D-275

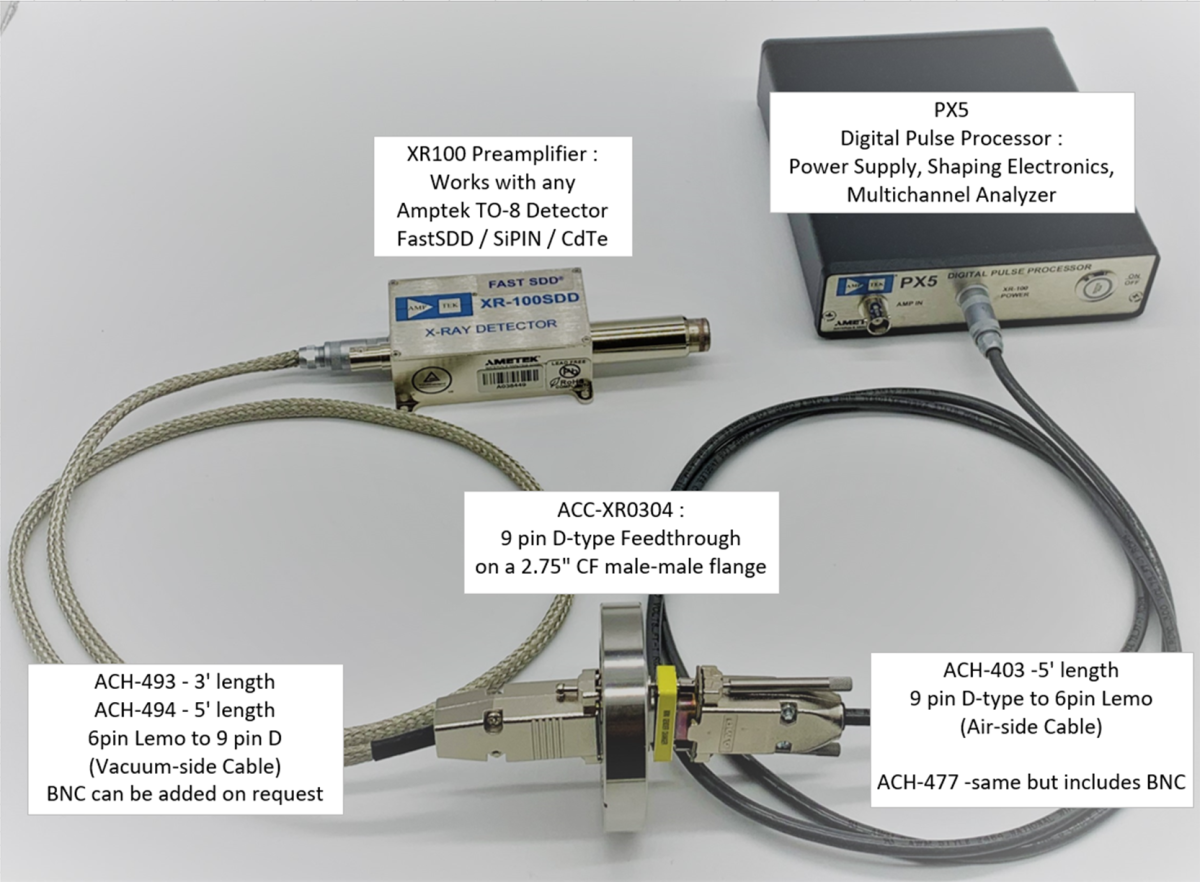

Option A1: XR-100 with PX5
Required items for XR-100 with PX5
- XR-100CR, XR-100SDD, or XR-100T-CdTe
- TF3 Power Cable (ACH-432, 6-pin lemo to 9 pin D)
- 9D-275 Vacuum Feedthrough connector
- PX5 (includes ACH-403 Cable and ACH-442 Gender Changer)
- NOTE: No signal cable is included from the XR100 to the vacuum wall. This is the responsibility of the user. A standard BNC cable is provided for use outside of the chamber
Option A2: AXR/PA-230 or PA-210 with X-123
Required items for AXR/PA-230or PA-210 with X-123
- AXR Detector (Si-PIN, SDD, or CdTe)
- PA-210 or PA-230 preamplifier
- PA-210 or PA-230 housing
- 9D-275 Vacuum Feedthrough connector

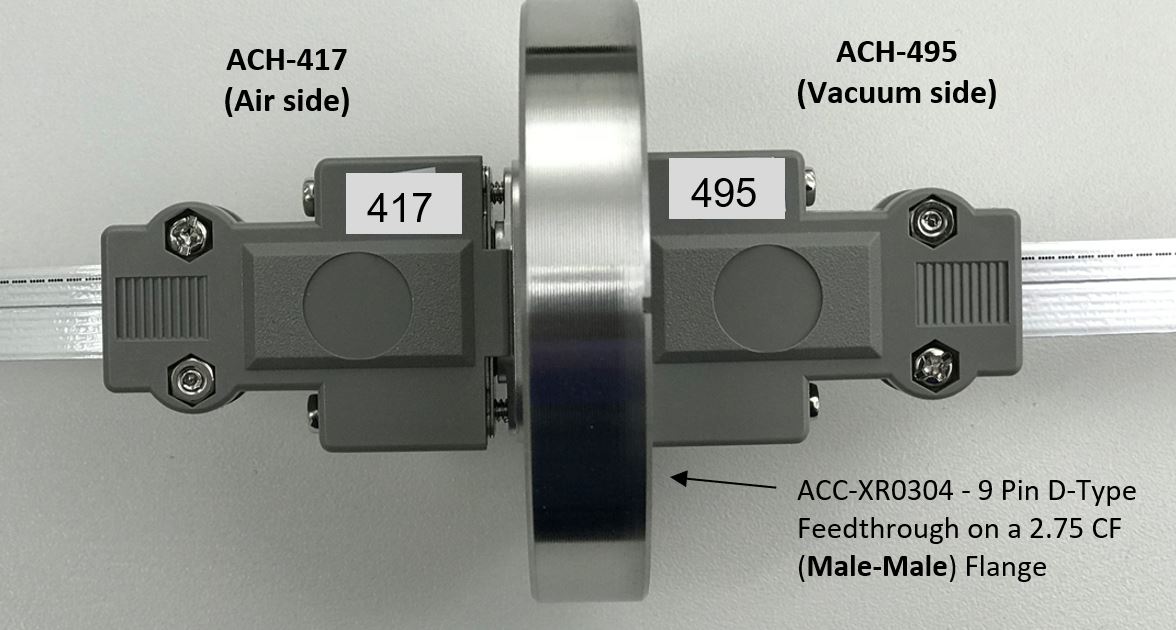

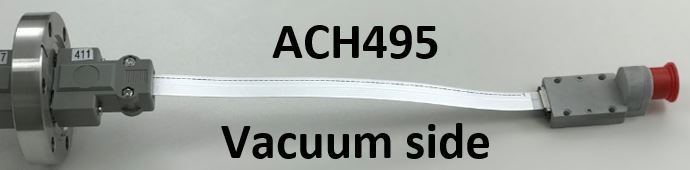

- Flex to 9 Pin D (female) cable (ACH-495)

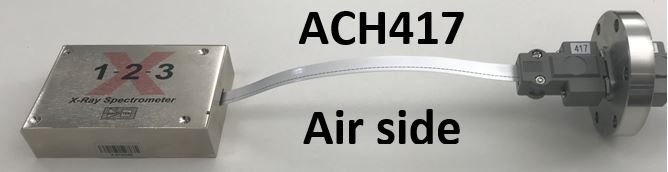

- Flex to 9 Pin D (female) cable (ACH-417) (Max cable length recommended is 20 inches)
- X-123 Digital Pulse Processor and Power Supply
CdTe Version requires the use of High Voltage components and cables.
Option A2: X123 for CdTe*9DVF flange is no longer used, all newer systems use 9D-275.
Option B: Detector on an extender through a port

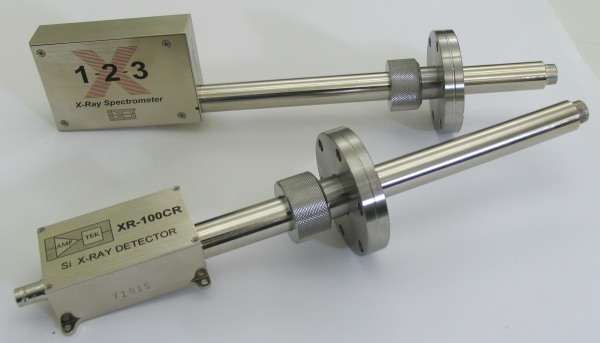

XR-100 and X-123, each shown shown with the EXV9 extender and CP75 vacuum feedthrough coupling

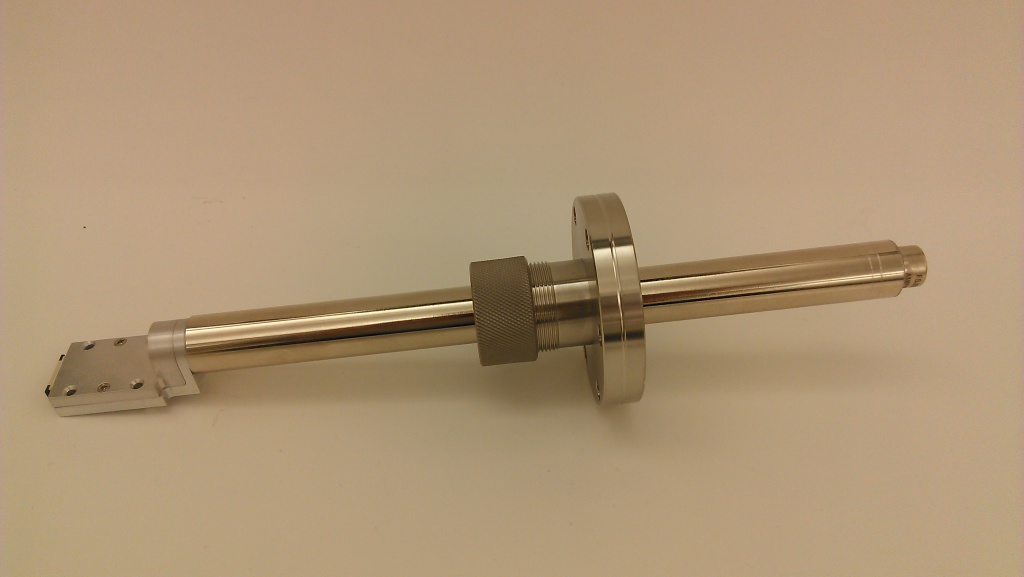

Amptek detector with PA-230 preamp, housing, EXV9 extender and CP75 vacuum feedthrough coupling

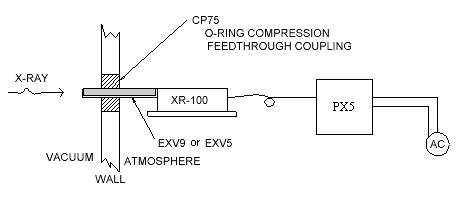

Option B: XR-100 with PX5
Option B Required Items for XR-100/PX5:
- XR-100CR, XR-100SDD (or FAST SDD), or XR-100T-CdTe
- EXV9 or EXV5
- CP75 Feedthrough coupling
- PX5 Digital Pulse Processor and Power Supply
EXV9 – 9″ vacuum extender. All dimensions are in inches except as noted
EXV5 – 5″ vacuum extender. All dimensions are in inches except as noted
Option B: X-123

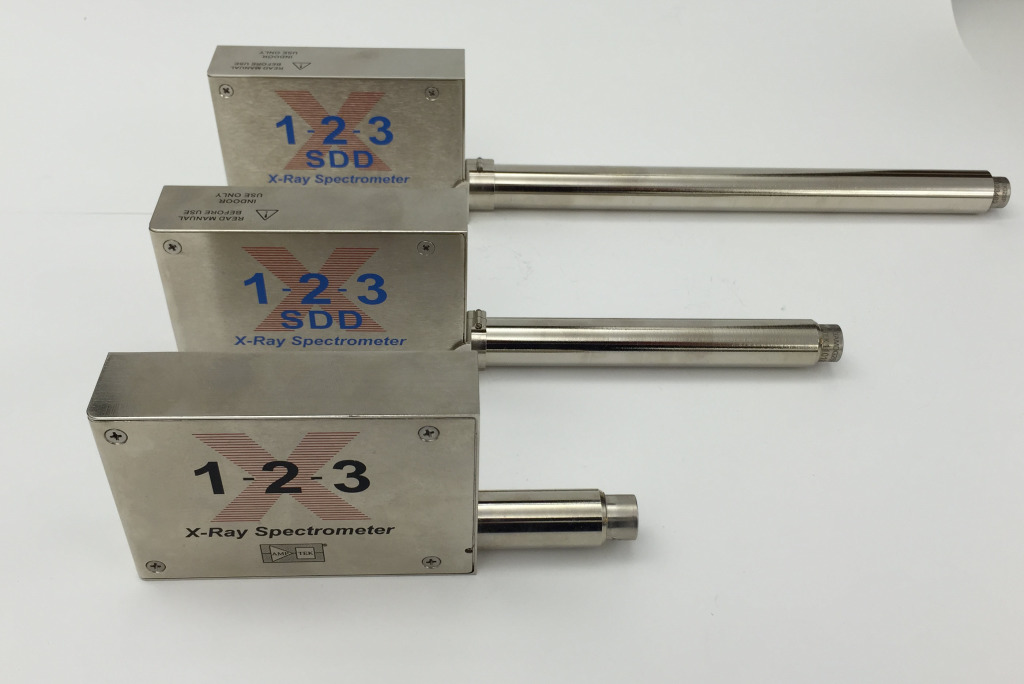

The X-123 and X-123SDD shown with the standard 1.5″ extender (bottom), and the optional EXV5 (center) and EXV9 (top) 5″ and 9″ extenders.
Option B Required Items for X-123:- X-123 Si-PIN, X-123 SDD (or FAST SDD), or X-123 CdTe
- EXV9 or EXV5
- CP75 Feedthrough coupling

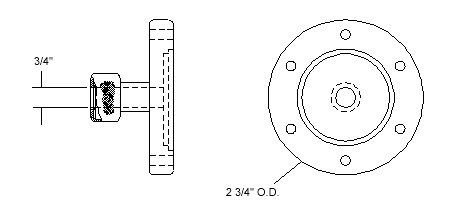

Model CP75
All dimensions are in inches unless otherwise noted. Metric equivalent DN40CF.

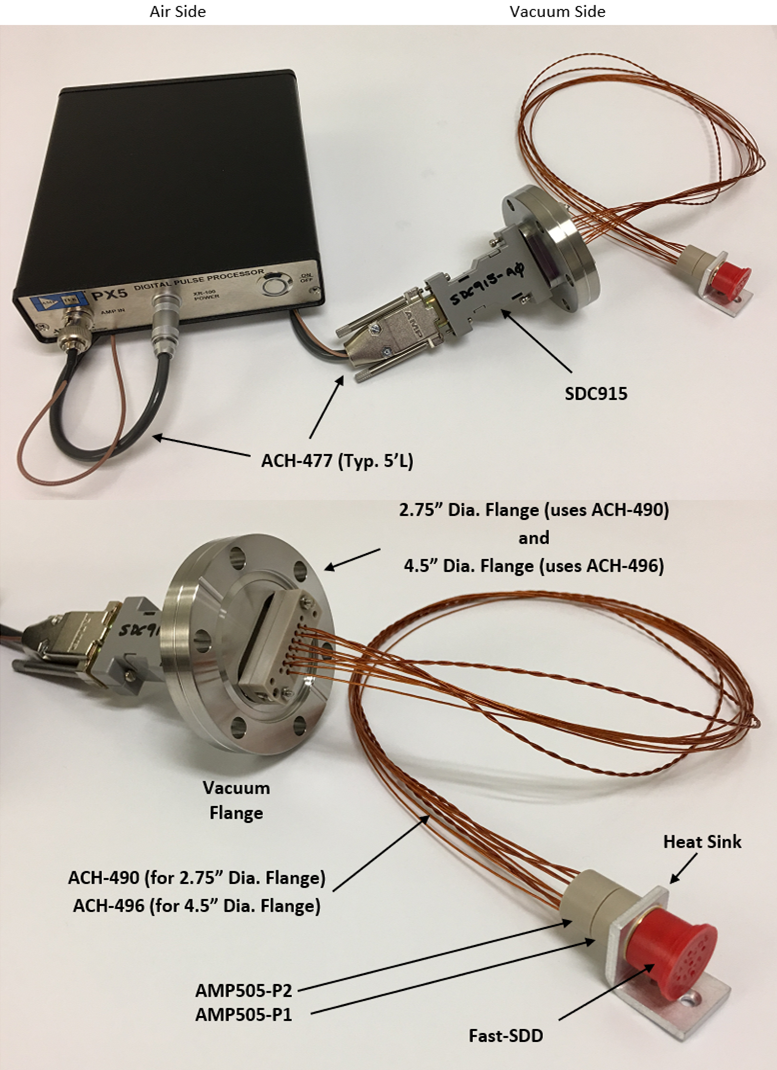

Option C (FAST SDD Only): Ultra High Vacuum (UHV)Ultra High Vacuum configuration with PX5 and FAST SDD
Required Items:- FAST SDD detector with right angle heat sink
- UHV cables and connector from detector to flange
- 15-Pin D on UHV large-bore 2.75″ or 4.5″ CF Flange
- SDC-915 Preamplifier
- Cables from flange to PX5
- PX5 Digital Pulse Processor and Power Supply

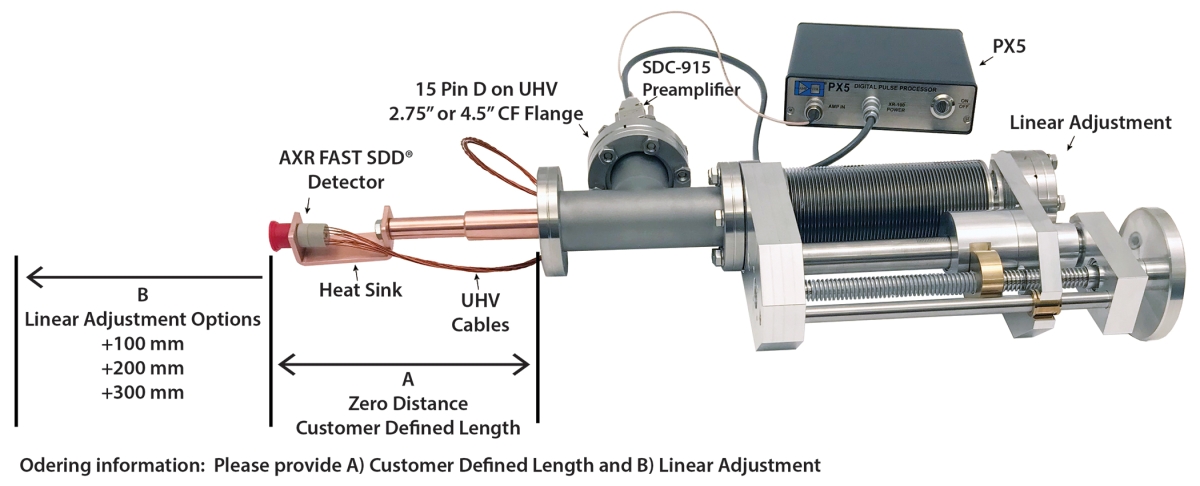

Option D: Ultra High Vacuum with FAST SDD and Manual Linear Adjustment
Ultra High Vacuum configuration with PX5 and FAST SDD and manual Linear Adjustment (100 mm).Option D Required Items:
- FAST SDD detector with 100 mm Linear Adjustment and heat sink
- UHV cables and connector from detector to flange
- 15-Pin D on UHV large-bore 2.75” or 4.5” CF Flange
- SDC-915 Preamplifier
- Cables from flange to PX5
- PX5 Digital Pulse Processor and Power Supply
