12-2_UltraTEV-Plus_PQ

手持式局部放電偵測器組

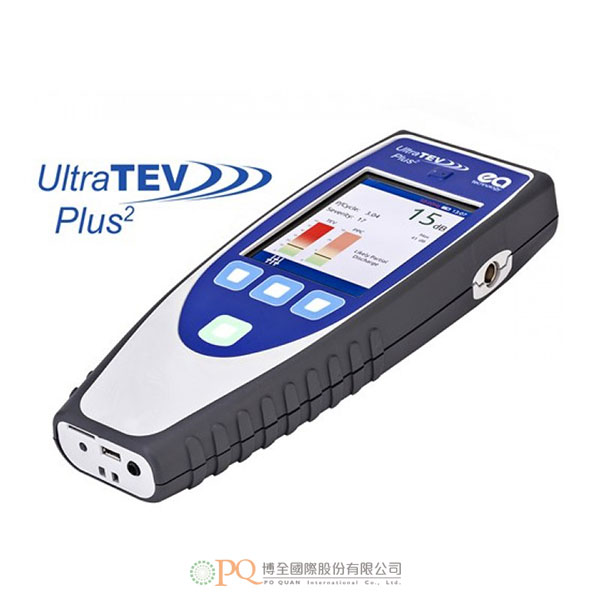

EA Hand-held Partial Discharge (PD) Instrument 型號：UltraTEV Plus²™
  • 最新的手持式局部放電偵測器，操作簡單，結合額外的感測功能與實時先進的分析功能，能分辨真正的局部放電與雜訊及其它干擾。
  • 應用：使用高頻電流感測器 ( HFCT )及超音波檢測與暫態地電壓（TEV）檢測的成熟技術，測量開關設備、架空線路設備及電纜與電纜附件的局部放電，比傳統方法更能輕鬆地避免高壓電網故障。
  • 提供數值結果、可聽見的超音波讀值與暫態地電壓讀值（TEV），可將局部放電分類及進行解讀。
  • 使用定位器探棒配件，可精準定位多個局部放電來源；可使用高頻電流感測器 ( HFCT )，偵測電纜中的局部放電活動。
  • 提供相位圖、波形記錄及直方圖顯示；可透過無線網路連線，輕易的將測量結果與資產管理系統同步。
  • 可利用貼在設備上的近場通訊（NFC）標籤，儲存及調出關鍵結果。
  • 配備選單引導式的背光彩色觸控顯示幕及按鈕（可戴手套操作）、長電池續航力的內部可充電鋰離子電池、溫度與濕度感測器。
加入洽詢
產品特點 產品規格 Features Specifications
    • 最新的手持式局部放電偵測器，操作簡單，結合額外的感測功能與實時先進的分析功能，能分辨真正的局部放電與雜訊及其它干擾，因此，可制定更好的決策、節省時間、金錢及增強安全性。
    • 使用高頻電流感測器 ( HFCT )及超音波檢測與暫態地電壓（TEV）檢測的成熟技術，測量開關設備、架空線路設備及電纜與電纜附件的局部放電，比傳統方法更能輕鬆地避免高壓電網故障。
    • 特點：
      • 提供可將局部放電分類的數值及可聽見的超音波讀值。
      • 提供數值結果及可聽見的暫態地電壓讀值（TEV），以進行局部放電的解讀。
      • 使用定位器探棒配件，精準定位多個局部放電來源。
      • 使用高頻電流感測器 ( HFCT )，偵測電纜中的局部放電活動。
      • 提供相位圖譜與波形顯示，可依測量的局部放電結果，制定更可靠及結論性的決策。
      • 可透過無線網路連線，輕易的將測量結果與資產管理系統同步。
      • 可利用貼在設備上的近場通訊（NFC）標籤，儲存及調出關鍵結果。
      • 選單引導式的背光彩色觸控顯示幕與按鈕（可戴手套操作），提供直觀便利的使用者經驗。
      • 配備長電池續航力的內部可充電鋰離子電池。
      • 溫度與濕度感測器。
    • 系統介紹：
      • 記錄測量結果及輕鬆傳輸：
        • UltraTEV Plus²有近場通訊功能，可將設備資料儲存在可程式標籤上，還可透過無線網路或USB/SD記憶卡，將結果直接傳送到個人電腦。
        • 其測量功能，可供使用者在螢幕上輸入變電所與設備的詳細資料，並引導使用者完成簡單的測量程序。
        • 也可擷取及儲存螢幕畫面。
      • 解讀電氣設備狀態：
        • UltraTEV Plus2的設計，目的在使設備的檢查更簡單。
        • 儀器透過數據的解讀及顯示清楚的資訊和說明，幫助操作者瞭解結果的意義。
      • 局部放電偵測及進階的分析功能：
        • UltraTEV Plus²採用高頻電流感測器 ( HFCT )與成熟的技術 - 用於開關設備表面局部放電偵測的超音波檢測技術與用於內部局部放電偵測的暫態地電壓技術（TEV），測量電纜及電纜附件中的局部放電。
        • 新穎的先進分析功能，可即時或在檢測後，更精準的查看局部放電測量結果。
          • 相位圖：能幫助區別雜訊圖譜與真正的局部放電。
          • 波形記錄：可檢查局部放電信號中個別脈衝的振幅。
          • 直方圖：能幫助識別多個來源的局部放電及區分雜訊。
      • 具備多功能：
        • UltraTEV Plus²定位器探棒結合暫態地電壓感測器（TEV）使用，可利用飛行時間測量法，定位局部放電活動的來源。先進的軟體，使儀器能在多個放電位置，輕易定位出局部放電來源。
        • UltraTEV Plus²使用高頻電流感測器配件，連接在電纜接地周圍，測量電纜內的局部放電。測量結果是顯示皮庫（pC）單位的數值。
    • UltraTEV Plus²：
      • 暫態地電壓感測（TEV）：
        • 感測器：電容性。
        • 測量範圍：0 - 60dBmV。
        • 解析度：1dB。
        • 最小脈衝速率：10Hz（只有滾動顯示）。
        • 定位解析度：0.3ns相當於10cm。
        • 放電圖譜相位參考源：光感應、電場及手動。
      • 超音波檢測：
        • 測量範圍：-7dBμV～68dBμV。
        • 解析度：1dB。
        • 精度：±1dB。
        • 傳感器靈敏度：-65dB（0dB = 1V/μbar RMS SPL）。
        • 傳感器中心頻率：40kHz。
        • 傳感器直徑：16mm。
        • 外差頻率：38.4kHz。
      • 電纜局部放電偵測：
        • 感測器：高頻電流感測器 ( HFCT )。
        • 測量範圍：100 – 100,000 pC 。
        • 解析度：98pC。
        • 精度：±98pC。
        • 最小脈衝速率：10Hz。
      • 機身：
        • 機殼：自然成色射出成型塑膠殼。
        • 指示介面：彩色背光LCD顯示幕、充電LED指示燈。
        • 控制介面：觸控顯示幕及按鍵。
        • 防護等級：IP42。
      • 電源：
        • 內部電池：3.7V 6.6Ah鋰離子電池。
        • 典型續航力：約8小時。
        • 電池節電：低電池電壓自動關機。
    • UltraTEV Plus²定位器探棒規格：
      • 暫態地電壓感測（TEV）：
        • 感測器：電容性。
        • 測量範圍：0 - 60dBmV。
        • 解析度：1dB。
        • 測量頻寬：3 - 80MHz。
        • 精度：±1dB。
      • 機身：
        • 機殼：自然成色射出成型塑膠殼。
        • 指示燈：LED電源指示燈。
        • 控制介面；3個按鈕。
        • 防護等級：IP42。
    • 詳細規格、配件、軟體及選購，歡迎洽詢。
    • The UltraTEVTM Plus2 brings together techniques and a wealth of experience and insight to make it easier than ever to avoid failures on your high voltage network.
    • This latest hand-held Partial Discharge (PD) instrument is easy to use, and combines additional sensing capabilities with real time advanced analytical features. The ability to distinguish true PD from noise and other interference means that you can make better decisions, save time, money and enhance safety.
    • User Features
      • Provides numerical and audible ultrasonic readings for classification of PD
      • Provides numerical and audible TEV readings for interpretation of PD
      • Use the Locator probe accessory to accurately locate multiple PD sources
      • Use the High Frequency Current Sensor (HFCT) to detect PD activity in cables
      • Phase resolved and waveform displays allow more reliable and conclusive decisions to be made based on measured PD
      • Wi-Fi connectivity allows survey results to be easily synchronised with asset management systems Use NFC tags attached to the assets to store and retrieve key results
      • Menu-driven backlit colour touchscreen and buttons (can be used when wearing gloves) giving an intuitive user experience
      • Multi language options
      • Long-life rechargeable internal Lithium-Ion (Li-Ion) battery
      • Temperature and Humidity sensor
    • Capturing the results and transferring them easily:
      • The UltraTEV Plus2 has NFC capability to store Asset data on programmable tags. It also has the ability to transfer the results directly on to your PC via Wifi or USB / SD Card.
      • The survey functionality allows details of substations and assets to be entered on the screen, guiding users through the simple survey process. Screen shots can also be captured and saved.
    • Interpreting the condition of your electrical assets:
      • The UltraTEV Plus2 has been designed to make asset inspections easy. The instrument helps the operator understand what the results mean by interpreting the data and displays clear information and instructions.
    • Partial Discharge Detection and Advanced Analytics:
      • The UltraTEV Plus2 has the ability to measure PD in cables and cable accessories using an HFCT as well as established techniques for surface PD (Ultrasonic) detection and internal PD (TEV) detection on switchgear.
      • The new advanced analytics allow PD measurements to be examined more precisely in real time or after the inspection:
        • Phase plots: helps to differentiate between noise patterns and real PD
        • Waveform capture: examines amplitude of individual pulses, for PD Characteristics
        • Histograms: assists with identification of multiple sources of PD and noise discrimination
    • UltraTEV Plus2:
      • TEV:
        • Sensor: Capacitive
        • Measurement Range: 0 – 60dBmV
        • Resolution: 1dB
        • Min Pulse Rate: 10Hz (rolling displays only)
        • Locator probe precedence: 0.3ns equivalent to 10cm
        • Discharge Pattern Phase Reference: Optical, E-Field and Manual
      • ULTRASONIC:
        • Measurement Range: -7dBμV to 68dBμV
        • Resolution: 1dB
        • Accuracy: ±1dB
        • Transducer Sensitivity: -65dB (0dB = 1volt/μbar RMS SPL)
        • Transducer Center Frequency: 40 kHz
        • Transducer Diameter: 16mm
        • Heterodyning Frequency: 38.4 kHz
      • CABLE PD:
        • Sensor: RFCT
        • Measurement Range:100 – 100,000 pC
        • Resolution: 98pC
        • Accuracy: ±98pC
        • Min Pulse Rate: 10Hz
    • UltraTEV Plus2 Locator probe:
      • TEV:
        • Sensor: Capacitive
        • Measurement Range: 0 – 60dBmV
        • Resolution: 1dB
        • Measurement Bandwidth: 3 - 80 MHz
        • Accuracy: ±1dB
    • Please feel free to contact for detailed specifications, accessories, software and options.
