Handheld Turns Ratio & Winding Resistance Tester 型號：TWR-H

創新的手持式單相儀器。
執行3種不同的測試 - 匝比、繞組電阻及去磁。執行3種不同的測試 - 匝比、繞組電阻及去磁。單相測試電壓高達 40 VAC。單相測試電壓高達 40 VAC。
兩個輸出直流源。兩個輸出直流源。
變壓器HV側的測試電流高達 2 ADC。變壓器HV側的測試電流高達 2 ADC。
變壓器LV側的測試電流高達 10 ADC。變壓器LV側的測試電流高達 10 ADC。
可攜式 – 僅重1.4 kg。
使用內部電池電源。使用內部電池電源。

加入洽詢

產品特點產品規格 Features Specifications

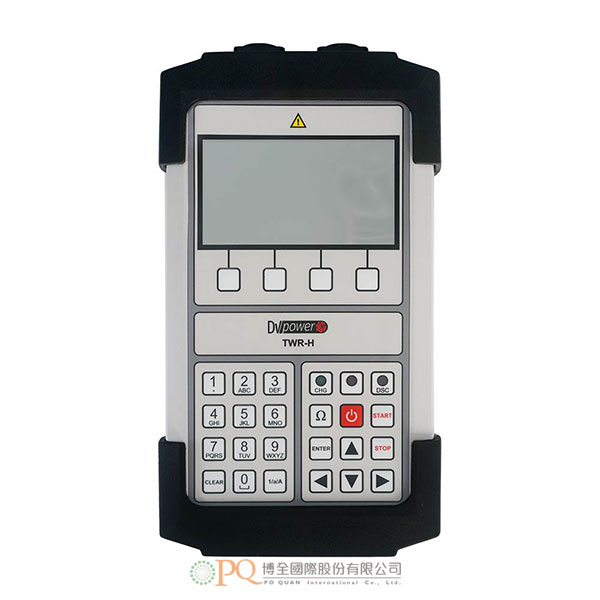

TWR-H是一款手持式、電池供電的全自動測試單元，專門為變壓器的匝比、相移、激磁電流和繞組電阻測試而設計。它還可以對這些變壓器執行去磁。
量測正確變壓器匝比的方法是在高壓繞組上施加交流電壓，準確測量相應的無載變壓器繞組上的交流電壓，然後顯示這些電壓的比率。
用戶可以輸入變壓器的銘牌電壓，以便可以計算匝比偏差。此功能可消除由人員的手動計算而引起的任何錯誤。TWR-H也可將測得的匝比數與銘牌比值進行比較並列印每次測試的誤差比例(%)。
該裝置單元產生真正的直流無紋波電流。電流的注入和變壓器磁路中的能量釋放都可以自動調節。
- 兩個輸出直流電源
  測試配電變壓器繞組電阻時的一個常見問題是測試電流的選擇。配電變壓器的匝比很高，因此額定HV和LV電流之間的差異較大。用相同的電流源同時測試HV和LV繞組可能是一個挑戰–測試電流必須小於或等於HV額定電流的10％，這對於LV繞組通常太低。因此，TWR-H具有兩個輸出直流電源–一個用於變壓器HV側，另一個用於變壓器LV側。這樣，可以使用不同的測試電流同時測試變壓器的HV和LV繞組。
- 多項測試
  單元內置的交流電和兩個輸出直流電源使您可以對同一台變壓器執行多項類型測試 – 如 : 繞組電阻、去磁、匝比、激磁電流和相角。
- 內建電池
  TWR-H由內部鋰離子電池供電。充滿電的電池最多可以執行100個測試。
- 記錄功能
  TWR-H有內建8GB儲存空間的SD卡，可儲存萬筆以上的測試結果。
- DV-Win 軟體
  來自TWR-H內部存儲器的所有結果都可以通過藍牙通訊輕鬆地傳輸到DV-Win軟件。使用者可以在辦公室分析、列印結果或創建定制的測試報告。

電池	•類型：可充電鋰離子電池，14.8 V，2.9 Ah。 •使用者可自行更換。
電源轉接器	•輸入電壓：90–264 V AC，50/60 Hz。 •輸出電壓：12 - 19 V DC。 •輸出電流：2 A DC。
輸出交流電源	電壓：最高40 V AC。
輸出直流電源1	•電流：最高2 A DC。 •電壓：最高18 V DC。
輸出直流電源2	•電流：最高10 A DC。 •電壓：最高18 V DC。
匝比測量	•測量範圍：0.8–20000。 •解析度：5 位數。 •典型精度： @40 V AC 0.8–999：±0.05%1000–3999：±0.1%4000–14999：±0.2%15000–20000：±0.3% @10 V AC 0.8–999：±0.05%1000–3999：±0.1%4000–15000：±0.2% @1 V AC 0.8–999：±0.05%1000–4000：±0.1%
激磁電流測量	•測量範圍：0–500 mA。 •範圍 / 解析度：0.0000–9.9999 mA 0.1 μA 10.000–99.999 mA 1 μA 100.00–500.00 mA 10 μA •典型精度：±(0.25% rdg + 0.5 mA)。
相角測量	•測量範圍：0 – 360º。 •解析度：0.01º。 •典型精度：±0.05º。
繞組電阻測量	•測量範圍：0.1 μΩ – 3 kΩ。 •範圍 / 解析度： 0.1 μΩ – 999.9 μΩ 0.1 μΩ 1.000 mΩ – 9.999 mΩ 1 μΩ 10.00 mΩ – 99.99 mΩ 10 μΩ 100.0 mΩ – 999.9 mΩ 0.1 mΩ 1.000 Ω – 9.999 Ω 1 mΩ 10.00 Ω – 99.99 Ω 10 mΩ 100.0 Ω – 999.9 Ω 0.1 Ω 1.000 kΩ – 3.000 kΩ 1 Ω •典型精度：±(0.1% rdg + 0.1% FS)。
顯示幕	LCD 4.8” 顯示幕，240 x 128 像素。
通訊介面 / 內部存儲器 / 保固	藍牙 / 8 GB SD卡 / 3年
操作環境	•操作溫度：-10 ºC – +55 ºC 。 •保存與運輸：-40 ºC – +70 ºC 。 •濕度： 5% – 95% RH，無凝露。
體積及重量	•尺寸 (寬 x 高 x 深) : 170 x 310 x 58 mm。 •重量：1.4 kg 。
符合標準	•安裝/過電壓類別：II。 •符合第一類儀器，汙染等級第二級儀器標準。 •安規：低電壓指令 : 2014/35/EU (CE 合格)。符合 EN 61010-1:2010 標準。 •電磁相容性 : 指令 2014/30/EU ( CE 合格 ) 。符合 EN 61326-1:2013 標準。
標準配件	•DV-Win 軟體 •電源轉接器 •測試電纜組 2m，具有 TTA 夾具 •TWR-H 攜行箱

- Two Output DC Sources
  A common issue when testing winding resistance of distribution transformers is the selection of test current. Distribution transformers have high turns ratio, and therefore high difference between rated HV and LV currents. Testing HV and LV winding simultaneously with the same current source can be challenging – test current must be less than or equal to 10% of the HV rated current, which is very often too low for LV winding. For this reason, TWR-H has two output DC sources – one for transformer HV side, and the other for transformer LV side. This way, transformer HV and LV windings can be tested simultaneously using different test currents.
- Multiple Tests
  Built-in AC and two output DC sources enable performing multiple tests on a same transformer – winding resistance, demagnetization, turns ratio, excitation current, and phase angle – with a single cable and test setup.
- Internal Battery
  TWR-H is supplied by internal Li-Ion battery. Up to 100 tests can be performed with fully charged battery.
- Memory
  TWR-H has internal SD card of 8 GB memory space. This enables saving tens of thousands of results.
- DV-Win Software
  All results from TWR-H internal memory can be easily transferred to a DV-Win software via Bluetooth communication. This allows user to analyze results in the office, to print them, or to create customized test reports. The software is included in the purchase price.

Battery	Type: Li-Ion, 14.8 V, 2.9 Ah Rechargeable User replaceable
Power Supply Adapter	nput voltage: 90 – 264 VAC, 50/60 Hz Output voltage: 12-19 VDC Output current: 2 A DC
Output AC Source	Voltage: Up to 40 V AC
Output DC Source 1	Current: up to 2 ADC Voltage: up to 18 VDC
Output DC Source 2	Current: up to 10 ADC Voltage: up to 18 VDC
Turns Ratio Measurement	Measurement range: 0.8 – 20000 Resolution: 5 digits Typical accuracy： @40 VAC 0.8 – 999: ±0.05% 1000 – 3999: ±0.1% 4000 – 14 999: ±0.2% 15 000 – 20 000: ±0.3% @10 VAC 0.8 – 999: ±0.05% 1 000 – 3 999: ±0.1% 4 000 – 15 000: ±0.2% @1 VAC 0.8 – 999: ±0.05% 1 000 – 4 000: ±0.1%
Measurement range	0 – 500 mA
Range / resolution	0.0000 – 9.9999 mA 0.1 μA 10.000 – 99.999 mA 1 μA 100.00 – 500.00 mA 10 μA
Typical accuracy	±(0.25% rdg + 0.5 mA)
Measurement range	0 – 360º
Resolution	0.01º
Typical accuracy	±0.05º
Measurement range	0.1 µΩ – 3 kΩ
Range / resolution	0.1 µΩ – 999.9µΩ 0.1µΩ 1.000 mΩ – 9.999 mΩ 1 µΩ 10.00 mΩ – 99.99 mΩ 10 µΩ 100.0 mΩ – 999.9 mΩ 0.1 mΩ 1.000 Ω – 9.999 Ω 1 mΩ 10.00 Ω – 99.99 Ω 10 mΩ 100.0 Ω – 999.9 Ω 0.1 Ω 1.000 kΩ – 3.000 k Ω 1 Ω
Typical accuracy	±(0.1% rdg + 0.1% FS)
Display	LCD 4.8” display, 240 x 128 pixels
Interface	Bluetooth
Internal Memory	SD card 8 GB
Operating temperature	- 10 ºC – +55 ºC / 14 ºF – +131 ºF
Storage & transportation	40 ºC – +70ºC / -40 ºF – +158 ºF
Humidity	5% – 95% relative humidity, non-condensing
Dimensions (W x H x D)	170 x 310 x 58 mm / 6.69 x 12.21 x 2.28 in
Weight	1.4 kg / 3.1 lbs
Applicable Standards	Installation/Overvoltage category： II Pollution degree：2 Safety: LVD 2014/35/EU (CE Conform) Standard EN 61010-1:2010 EMC:Directive 2014/30/EU (CE Conform)
