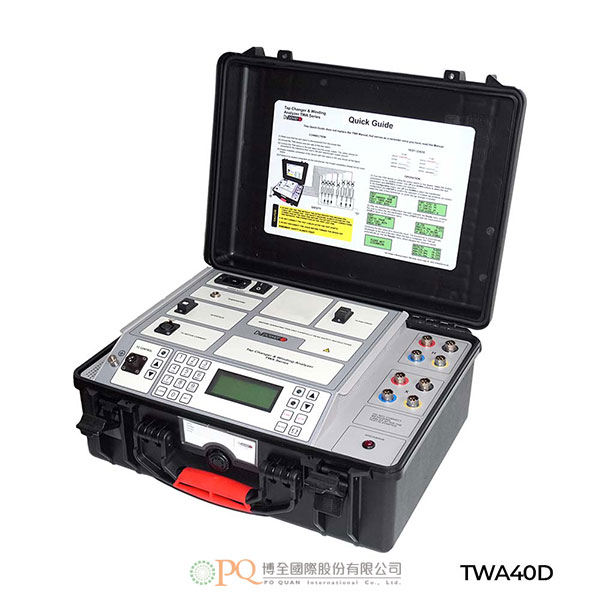

Three-Phase Winding Ohmmeters & Tap Changer Analyzer 型號：TWA Series|TWA 40D|TWA 25A

可在單次測試中，進行全部6個繞組所有分接頭位置的電阻測量。
可執行真正三相有載分接頭切換器的動態電阻測量。
極快速的測量 - 只需一個步驟的導線連接設置。
自動放電程序。
快速自動消磁。
內建分接頭切換器控制裝置。
溫度測量通道。

加入洽詢

產品特點產品規格 Features

- 可在單次測試中，進行全部6個繞組所有分接頭位置的電阻測量。
- 可執行真正三相有載分接頭切換器的動態電阻測量。
- 極快速的測量 - 只需一個步驟的導線連接設置。
- 自動放電程序。
- 快速自動消磁。
- 內建分接頭切換器控制裝置。
- 溫度測量通道。
- 應用：

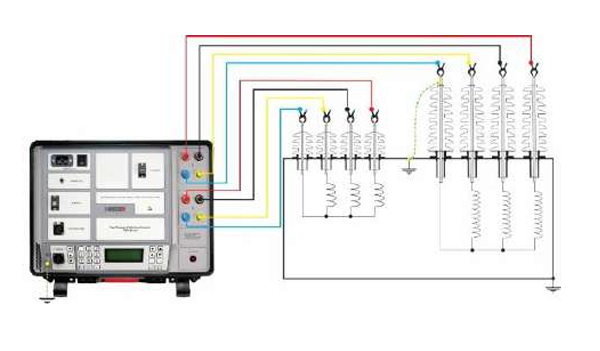

  - 一個步驟的導線連接，可執行變壓器6個繞組的電阻測量。
  - 快速的YN模式，可同時測量YN接法結構中3個變壓器繞組的電阻（機型TWA40D）。
  - 可同時在全部三相或單相執行有載分接頭切換器的動態電阻測量（DVtest - 機型TWA40D）。
  - 可評估有載分接頭切換器相位之間的同時性（機型TWA40D）。
  - 可使用專屬通道，測量有載分接頭切換器馬達電流（機型TWA40D）。
  - 三相或單相自動變壓器去磁。
- 系統介紹：
  - TWA系列儀器的設計，專用於執行變壓器一次側與二次側繞組的6個繞組電阻測量及同時的三相有載分接頭切換器分析（機型TWA40），這個過程，只藉由一個步驟的導線連接設置；測試電流最高可達40A。
  - 可將每一種變壓器接線結構的特殊測量演算法則最佳化，因此，可提供快速穩定的測試結果。
  - 可產生真正DC無漣波電流。
  - 包括電流的注入及釋放來自磁路的能量，都是系統自動調節進行。
- DV-Win軟體：
  - 可在電腦控制、觀察測試過程及儲存、分析測試結果。
  - 可提供Excel工作表、PDF、Word或ASCII格式測試報告。
  - 可透過分析代表分接頭切換器轉換過程中的動態電阻值的圖形，而提供有載分接頭切換器的狀態評估。
  - 可測量及計算有載分接頭切換器每個分接頭切換操作的轉換時間、漣波及繞組電阻。
  - 標準配備USB介面，可選購RS232介面。
  - 額外的測試模式 - 快速YN模式，是透過DV-Win軟體啟用，在此模式中，可以同時測量YN配置結構中的3個變壓器繞組電阻，也可在單次通過分接頭切換器位置時，測試全部三相所有分接頭切換器位置的電阻。
- 主電源：
  - 連接符合IEC/EN60320-1；UL498，CSA 22.2標準。
  - 主電源：90V～264V AC。
  - 頻率：50/60Hz。
  - 主電源電壓變動：最高為標稱電壓的±10 %。
  - 輸入功率：2250VA。
  - 保險絲15A/250V，F型，使用者不可更換。
- 繞組電阻測量：
  - 測試電流：
    - 5mA～25A DC（機型TWA25A）。
    - 5mA～40A DC（機型TWA40D）。
  - 輸出電壓：最高55V DC。
  - 測量範圍：0.1μΩ～10kΩ。
  - 典型精度：±（0.1 % rdg + 0.1 % F.S.）。
- 解析度：
  - 0.1μΩ～999.9μΩ：0.1μΩ。
  - 1.000mΩ～9.999mΩ：1μΩ。
  - 10.00mΩ～99.99mΩ：10μΩ。
  - 100.0mΩ～999.9mΩ：0.1mΩ。
  - 1.000Ω～9.999Ω：1mΩ。
  - 10.00Ω～99.99Ω：10mΩ。
  - 100.0Ω～999.9 Ω：0.1Ω。
  - 1000Ω～9999Ω：1Ω。
- 資料儲存：
  - 500個內部儲存位置。
  - USB隨身碟功能，可儲存大量的測量資料。
- OLTC動態電阻測量：
  - 取樣率：0.1ms（機型TWA40D）；4ms（機型TWA25A）。
  - 自動開路偵測及警示。
  - 轉換電流漣波測量。
  - 轉換時間測量（使用DV-Win軟體）。
  - 不同轉換切換的時間測量（使用DV-Win圖形分析工具）。
- AC電流測量通道（機型TWA40D）：
  - 解析度：0.1ms。
  - 振幅解析度：16位元。
- 電流鉤錶規格：
  - 標稱電流：300ARMS或450A DCPK。
  - 測量範圍：30/300A。
  - 頻率範圍：DC～20kHz（-3dB）。
  - 解析度：± 50 / ± 100mA。
  - 精度：± 1% rdg.。
- 電腦介面：
  - USB。
  - 選購：RS232。
- 溫度測量：
  - 一個溫度測量通道，溫度計Pt100：-50ºC +180 ºC，50 mm x 6 mm。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- Resistance measurement of all tap positions in all six windings performed in a single test
- True three-phase on-load tap changer dynamic resistance measurement
- Extremely quick measurement, single-step cable setup
- Automatic discharge process
- Rapid automatic demagnetization
- Built-in tap changer control unit
- Temperature measurement channel
- Application:
  - A six-winding measurement of transformer winding resistances with a one-time cable connection
  - Quick YN mode, which enables measuring the resistances of three transformer windings in the YN configuration simultaneously (TWA40D)
  - Dynamic resistance measurement (DVtest) of on-load tap changers, which can be performed simultaneously on all three phases, or on a single phase (TWA40D)
  - An evaluation of synchronization between on-load tap changer phases (TWA40D)
  - A measurement of on-load tap changer motor current by using a dedicated channel (TWA40D)
  - A three-phase or single-phase automatic transformer demagnetization
- System Overview:
  - The TWA series instruments are designed for six-winding resistance measurement and simultaneous three phase on-load tap changer analysis of both the primary and the secondary transformer windings (provided by the TWA40 model).
  - This is performed with a one single-step cable setup, with test currents of up to 40A.
  - Each transformer configuration has a special measurement algorithm which is optimized for the fast stabilization of test results.
  - The TWA instruments generate a true DC ripple-free current.
  - Both the injection of the current and the discharge of energy from the magnetic circuit are automatically regulated.
- DV-Win software:
  - The DV-Win software enables control and observation of the test process, as well as saving and analyzing the results on a PC.
  - It pro-vides a test report, arranged in a selectable form as an Excel spreadsheet, PDF, Word, or ASCII format.
  - The software provides an OLTC (tap changer) condition assessment through analysis of the graphs representing dynamic resistance values during the tap changer transitions.
  - Additionally, the DV-Win measures and calculates the OLTC transition time, the ripple and the winding resistance for each tap changing operation.
  - The standard interface is USB. RS232 is optional.
  - Additional testing mode, Quick YN, is enabled by the DV-Win software. In this mode, it is possible to measure the resistances of three transformer windings in the YN configuration simultaneously.
  - It is also possible to test the resistances of all tap changer positions of all three phases in a single pass through the tap changer positions.
