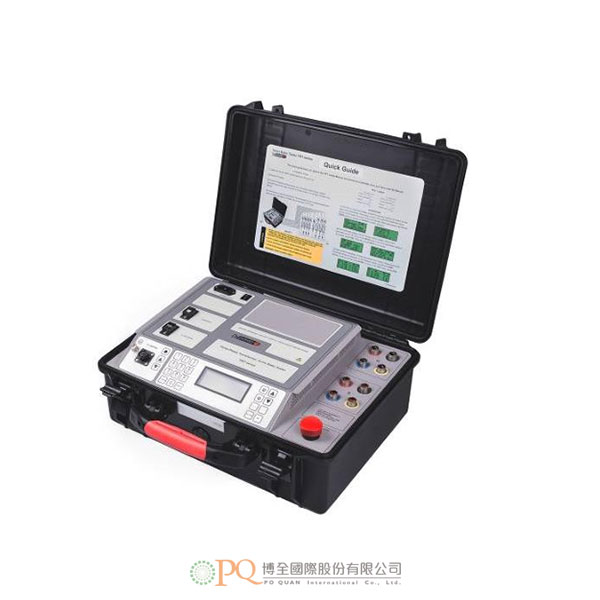

三相變壓器全自動匝比測試器

True Three-Phase Transformer Turns Ratio Tester 型號：TRT6x Series|TRT63 A|TRT63 B|TRT63 C

測試電壓1～250V AC。
匝比測量範圍0.8～50,000。
最佳的匝比測量精度0.03%。
內建分接頭切換器控制裝置及USB隨身碟功能。
真正三相及單相測試。
自動向量群組偵測。
可使用DV-Win軟體預先編程測試計劃及詳細分析測試結果。

加入洽詢

產品特點產品規格 Features Specifications

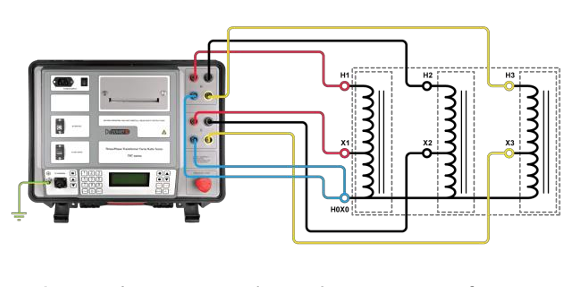

◎ 圖：TRT6x連接三相自耦式變壓器。
- 測試電壓1～250V AC。
- 匝比測量範圍0.8～50,000。
- 最佳的匝比測量精度0.03%。
- 內建分接頭切換器控制裝置及USB隨身碟功能。
- 真正三相及單相測試。
- 自動向量群組偵測。
- 可使用DV-Win軟體預先編程測試計劃及詳細分析測試結果。
- 輕量，僅9kg。
- 測試導線可與TWA系列三相繞組歐姆計/分接頭切換器分析儀通用。
- 可選購內建感熱式印表機（寬度112mm）。
- 內部記憶體可儲存200筆測試記錄，每筆測試記錄50個測試讀值。
- 應用：
  - 匝比測量。
  - 匝比差計算。
  - 激磁電流測量。
  - 相角測量。
  - 自動向量群組偵測。
  - 消磁過程驗證。
  - 磁性平衡測試。
- 系統介紹：
  - TRT6x為三相全自動測試器，設計專用於電力變壓器、配電變壓器與儀器用變壓器的匝比、相移及激磁電流測量。
  - 可依IEC 60076-1標準測試單相及三相變壓器（無論有無分接頭）。
  - 真正三相測試電壓，可測試任何類型變壓器，包括特殊變壓器如相移、電弧爐、整流變壓器等。
- DV-Win軟體：
  - 可從儀器下載測試結果、擷取測試結果、建立圖形，以便分析、建立測試報告及以幾種不同的格式儲存。
  - 建立測試計劃時，軟體可以自動計算所有分接頭位置的銘牌電壓。使用者可以編輯這些電壓、儲存測試計劃，再於現場讀出使用。
  - 所有結果都可以數字及圖形兩種形式顯示，以便簡便的分析。
  - 測試報告 - 只須單擊滑鼠便產生，並可快速自定調整及直接列印或儲存。
- 主電源：
  - 連接符合IEC/EN60320-1；UL498、CSA 22.2標準。
  - 主電源：90～264V AC，50/60Hz或110～350V DC。
  - 輸入功率：250VA。
  - 保險絲：2A/250V，F型，使用者不可更換。
- 輸出資料（機型/測試電壓）：
  - TRT63A：1、8、40、100、250V AC；3 x（1、8、40、100、250V）√3V AC。
  - TRT63B：1、10、40、100、250V AC；3 x（1、10、40、100、250V）√3V AC。
  - TRT63C：1、8、40、80、250V AC；3 x（1、8、40、80、250V AC）√3 V AC。
- 測量：
  - 匝比測量範圍：0.8～50,000。
  - 匝比解析度：5位數。
  - 典型的匝比精度：
    - @250V AC：

      0.8～999：±0.03%。

      1,000～3,999：±0.05%。

      4,000～14,999：±0.05%。

      15,000～19,999：±0.05%。

      20,000～50,000：±0.1%。
    - @80或100V AC：

      0.8～999：±0.05%。

      1,000～3,999：±0.05%。

      4,000～14,999：±0.1%。

      15,000～19,999：±0.2%。

      20,000～50,000：±0.25%。
    - ＠40V AC：

      0.8～999：±0.05%。

      1,000～3,999：±0.1%。

      4,000～14,999：±0.2%。

      15,000～20,000：±0.3%。
    - ＠8或10V AC：

      0.8～999：±0.05%。

      1,000～3,999：±0.1%。

      4,000～15,000：±0.2%。
    - @1V AC：

      0.8～999：±0.05%。

      1,000～4,000：±0.1%。
  - 激磁電流範圍：0～2A。
  - 激磁電流解析度：
    - 0.0000～9.9999mA：0.1μA。
    - 10.000～99.999mA：1μA。
    - 100.00～999.99mA：10μA。
    - 1.0000～2.0000A：100μA。
  - 典型的激磁電流精度：±（0.25% rdg. + 500μA）。
  - 相角範圍：0～360º。
  - 相角解析度：0.01º。
  - 典型的相角精度：±0.05º。
- 顯示幕：背光LCD顯示幕，20個字符x 4行，明亮的日光下可讀。
- 介面：
  - USB（標準配備）。
  - RS232（選購）。
- 資料儲存：可儲存10,000個測試讀值。
- 內建感熱式印表機（選購），紙張寬度112mm。
- 符合標準：
  - 安裝/過電壓類別：II。
  - 污染等級：2。
  - 安全性：低電壓指令2014/35/EU（CE合格）；EN 61010-1:2001標準。
  - EMC：指令2014/30/EU（CE合格）；EN 61326-1:2006標準。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- Test voltages from 1 V AC up to 250 V AC
- Ratio range 0,8 – 50 000
- The best ratio accuracy of 0,03%
- Built-in tap changer control unit
- Built-in USB flash drive
- True three-phase and single-phase test
- Automatic vector group detection
- Detailed analysis of test results using DV-Win software
- Pre-programming test-plans deploying DV-Win software
- Lightweight – only 9 kg.
- Interchangeable test leads with Three-phase Winding Ohmmeters & Tap Changer Analyzers TWA
- Built-in Printer: Built-in thermal printer, 112 mm (4.4 in) wide, is an optional accessory.
- Memory: There is enough memory in the TRT4x to store 200 test records. Each record consists of 50 test readings.
- Application:
  - Turns ratio measurement
  - Turns ratio deviation calculation
  - Excitation current measurement
  - Phase angle measurement
  - Automatic vector group detection
  - Verification of demagnetization process
  - Magnetic balance test
- System Overview:
  - TRT6x is a three-phase, fully automatic test set specially designed for turns ratio, phase shift and excitation current measurements of power, distribution and instrument transformers.
  - The test set can be used to test single-phase and three-phase transformers, both with and without taps in accordance with the requirements of the IEC 60076-1 standard.
  - True three-phase test voltage allows testing any type of transformer, including special transformers like phase shifting, arc furnace, rectifier transformers, etc.
- DV-Win Software:
  - The software provides numerous advantages, such as downloading test results from the instrument, acquisition of test results, creating graphs for easier analysis, creating test reports and saving them in several different formats.
  - When creating test plan, the DV-Win enables automatic calculation of nameplate voltages for all tap positions. The user is allowed to edit these voltages, save the test plan and recall it onsite.
  - All results are displayed both numerically and graphically, making analysis as easy as possible.
  - Test report, generated with single click, can be quickly customized, and directly printed or saved.
- Mains Power Supply:
  - Connection: according to IEC/EN60320-1; UL498, CSA 22.2
  - Mains supply: 90 – 264 V AC, 50/60 Hz or 110 – 350 V DC
  - Input power: 250 VA
  - Fuse: 2 A / 250 V, type F, not user replaceable
- Output Data (models/Test Voltages):
  - TRT63A: 1, 8, 40, 100, 250 V AC; 3 x (1, 8, 40, 100, 250) √3 V AC
  - TRT63B: 1, 10, 40, 100, 250 V AC; 3 x (1, 10, 40, 100, 250 V AC)√3 V AC
  - TRT63C: 1, 8, 40, 80, 250 V AC; 3 x (1, 8, 40, 80, 250 V AC)√3 V AC
- Measurement:
  - Turns ratio measuring range: 0,8 – 50 000
  - Turns ratio resolution: 5 digits
  - Typical turns ratio accuracy:
    - @250 V AC

      0,8 – 999: ±0,03%

      1 000 – 3 999: ±0,05%

      4 000 – 14 999: ±0,05%

      15 000 – 19 999: ±0,05%

      20 000 – 50 000:±0,1%
    - @80 or 100 V AC

      0,8 – 999: ±0,05%

      1 000 – 3 999: ±0,05%

      4 000 – 14 999: ±0,1%

      15 000 – 19 999: ±0,2%

      20 000 – 50 000: ±0,25%
    - @40 V AC

      0,8 – 999: ±0,05%

      1 000 – 3 999: ±0,1%

      4 000 – 14 999: ±0,2%

      15 000 – 20 000: ±0,3%
    - @8 V or 10 V AC

      0,8 – 999: ±0,05%

      1 000 – 3 999: ±0,1%

      4 000 – 15 000: ±0,2%
    - @1 V AC

      0,8 – 999: ±0,05%

      1 000 – 4 000: ±0,1%
  - Excitation current range: 0 – 2 A
  - Excitation current resolution:
    - 0,0000 – 9,9999 mA: 0,1 μA
    - 10,000 – 99,999 mA: 1 μA
    - 100,00 – 999,99 mA: 10 μA
    - 1,0000 – 2,0000 A: 100 μA
  - Typical excitation current accuracy: ±(0,25% rdg + 500 μA)
  - Phase angle range: 0 – 360º
  - Phase angle resolution: 0,01º
  - Typical phase angle accuracy: ±0,05º
- Display:
  - LCD screen 20 characters by 4 lines;
  - LCD display with backlight, visible in bright sunlight
- Interface:
  - USB (standard)
  - RS232 (optional)
- Data Storage: Store up to 10,000 test results
- Printer (optional):
  - Built-in thermal printer
  - Paper width 112 mm / 4.4 in
- Applicable Standards
  - Installation/Overvoltage category: II
  - Pollution degree: 2
  - Safety: LVD 2014/35/EU (CE Conform); Standard EN 61010-1:2001
  - EMC: Directive 2014/30/EU (CE Conform); Standard EN 61326-1:2006
- Please feel free to contact for detailed specifications, accessories, software and options.
