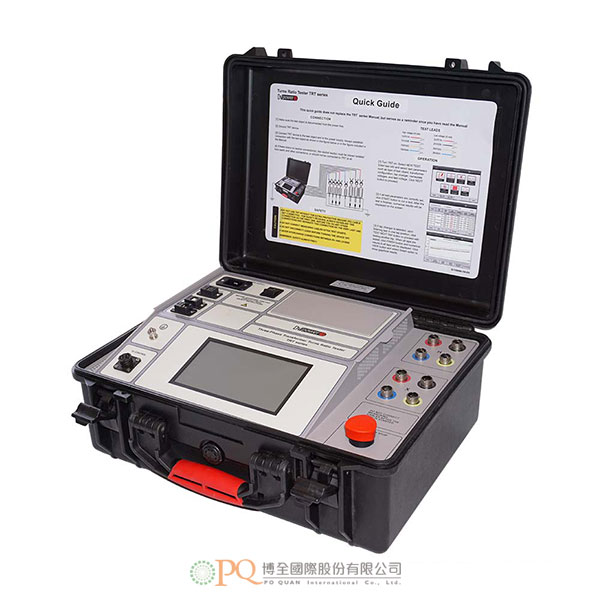

三相變壓器全自動匝比測試器

True Three-Phase Transformer Turns Ratio Tester 型號：TRT400

單相測試電壓達430V AC。
真正三相測試電壓達3x250√3V AC。
匝比測量範圍0.8 - 50,000。
最佳的匝比測量精度0.03%。
大型7吋圖形觸控顯示幕。
自動的向量群組偵測。
內建分接頭切換器控制裝置。
測試導線可與TWA系列三相線圈電阻計共用。

加入洽詢

產品特點產品規格 Features Specifications

- 單相測試電壓達430V AC。
- 真正三相測試電壓達3x250√3V AC。
- 匝比測量範圍0.8 - 50,000。
- 最佳的匝比測量精度0.03%。
- 大型7吋圖形觸控顯示幕。
- 自動的向量群組偵測。
- 內建分接頭切換器控制裝置。
- 測試導線可與TWA系列三相線圈電阻計共用。
- 應用：
  - 匝比測量。
  - 匝比偏差計算。
  - 激磁電流測量。
  - 相角測量。
  - 自動向量群組偵測。
  - 消磁過程驗證。
  - 磁性平衡測試。
- 系統介紹：
  - 為真正三相的全自動測試器，設計專用於測量電力/配電變壓器及儀器用變壓器的匝比、相移和激磁電流。
  - 藉由在高壓繞組上施加電壓，而測定變壓器匝比，能精準的測量在無載變壓器繞組上的電壓，並顯示這些電壓的比值。
  - 是以最尖端的技術為基礎，採用當今最先進的測試法，可測試有/無分接頭的單相及三相變壓器，符合IEC 60076-1標準要求。
  - 執行三相測量時，測試器是連接到待測變壓器的全部三個相位。
  - 假如選擇不同類型變壓器的特定向量圖，TRT400可執行每一種變壓器類型的特定測試，包括單相、三角形對Y型/星型、Y型/星型對三角型、三角型對三角型、Y型/星型對Y型/星型、三角型對Z型等，而不必切換測試連接導線。此外，TRT400可用真正的三相測試電壓執行測試，測試任何類型的變壓器，並於測試後，顯示由單相及/或真正三相測試電壓得到的匝比、相移與激磁電流。
  - 可供使用者輸入變壓器銘牌電壓，以進行匝比偏差計算，此功能可排除由操作員手動計算所造成的任何誤差。
  - 也可將測試結果與銘牌匝比進行比較，並印出每個測試的誤差%。
  - 提供操作狀態訊息或錯誤訊息，以指示不正確的測試狀態、異常的操作狀態或變壓器問題。
  - 採用專門的硬體與軟體設計方案，以非常有效的過濾方式，強力消除在高壓電場中的靜電和電磁干擾。
- DV-Win軟體：
  - 標準配備DV-Win軟體，並可免費更新。
  - 此軟體可從個人電腦完全控制TRT400的功能、建立和儲存測試範本，及從儀器的內部記憶體下載測試結果。
  - 所有結果都以數字和圖形形式呈現，方便分析。
  - 測試結果可直接匯出到excel文件。
  - 可產生、編輯及以幾種檔案格式儲存自定義的測試報告，包括pdf及列印。
- 主電源：
  - 連接：符合IEC/EN60320-1；UL498、CSA 22.2標準。
  - 主電源：90 - 264V AC，50/60Hz。
  - 輸入功率：250VA。
  - 保險絲：2A/250V，F型。
- 輸出：
  - 單相測試電壓：1、8、10、40、80、100、170、250、430V AC。
  - 真正三相測試電壓：3 x（1、8、10、40、80、100、250）√3V AC。
- 測量：
  - 匝比測量範圍：0.8～50,000。
  - 匝比解析度：5位數。
  - 匝比的典型精度：
    - @430 & 250V AC：

      0.8～999：±0.03%。

      1,000～3,999：±0.05%。

      4,000～14,999：±0.05%。

      15,000～19,999：±0.05%。

      20,000～50,000：±0.1%。
    - @170、100 & 80V AC：

      0.8～999：±0.05%。

      1,000～3,999：±0.05%。

      4,000～14,999：±0.1%。

      15,000～19,999：±0.2%。

      20,000～50,000：±0.25%。
    - @40V AC：

      0.8～999：±0.05%。

      1,000～3,999：±0.1%。

      4,000～14,999：±0.2%。

      15,000～20,000：±0.3%。
    - ＠10 & 8V AC：

      0.8～999：±0.05%。

      1,000～3,999：±0.1%。

      4,000～15,000：±0.2%。
    - ＠1V AC：

      0.8～999：±0.05%。

      1,000～4,000：±0.1%。
  - 激磁電流範圍：0～2A。
  - 激磁電流解析度：
    - 0.0000～9.9999mA：0.1μA。
    - 10.000～99.999mA：1μA。
    - 100.00～999.99mA：10μA。
    - 1.0000～2.0000A：100μA。
  - 激磁電流的典型精度：±（0.25% rdg. + 500μA）。
  - 相角範圍：0～360º。
  - 相角解析度：0.01º。
  - 相角的典型精度：±0.05º。
  - 顯示幕：7吋圖形觸控顯示幕。
  - 介面：
    - 乙太網路。
    - USB。
  - 內部儲存：4GB SD記憶卡。
  - 內建感熱式印表機（選購），紙張寬度112mm。
- 符合標準：
  - 安裝/過電壓類別：II。
  - 污染等級：2。
  - 安全性：低電壓指令2014/35/EU（CE合格）；EN 61010-1:2001標準。
  - EMC：指令2014/30/EU（CE合格）；EN 61326-1:2006標準。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- Single-phase test voltages up to 430 V AC
- True three-phase test voltages up to 3x250√3V AC
- Turns ratio range 0,8 – 50 000
- The best turns ratio accuracy of 0,03%
- Large 7” graphical touch screen display
- Automatic vector group detection
- Built-in tap changer control unit
- Interchangeable test leads with Three-phase Winding Ohmmeters & Tap Changer Analyzers TWA
- Application:
  - Turns ratio measurement
  - Turns ratio deviation calculation
  - Excitation current measurement
  - Phase angle measurement
  - Automatic vector group detection
  - Verification of demagnetization process
  - Magnetic balance test
- System overview:
  - TRT400 is a true three-phase, fully automatic test set specially designed for turns ratio, phase shift, and excitation current measurements of power, distribution and instrument transformers. TRT400 determines the transformer turns ratio by applying voltages across high voltage windings, accurately measuring voltages across the unloaded transformer windings, and then displaying the ratio of these voltages.
  - TRT400 is based on a state of the art technology, using the most advanced technique available today. The test set can be used to test single-phase and three-phase transformers, both with and without taps in accordance with the requirements of the IEC 60076-1 standard.
  - For a three-phase measurement, the test set is connected to all the three phases of a transformer to be tested. If specific vector diagrams are selected for different types of transformers, the TRT400 will run a specific test for each transformer type (i.e., single phase, Delta to wye/star, Wye/Star to delta, Delta to delta, Wye/Star to wye/star, Delta to zig-zag,etc.) without a need to switch the test hookup cables. In addition, it can perform the test with true three-phase test voltage, allowing testing any transformer type. Following the test, it displays a turns ratio, phase shift, and excitation current obtained with single-phase and/or true three-phase test voltages.
- DV-Win Software:
  - The DV-Win software is included in the purchase price, and all its updates are free of charge.
  - The software allows full control of TRT400 functions from a PC, creating and storing test templates, and downloading test results from the instrument’s internal memory.
  - All results are presented both numerically and graphically, for an easy and convenient analysis.
  - Test results can be directly exported to excel document.
  - Customized test report can be generated, edited, saved in several file formats including pdf, and printed.
- Mains Power Supply:
  - Connection: according to IEC/EN60320-1; UL498, CSA 22.2
  - Mains supply: 90 – 264 V AC, 50/60 Hz
  - Input power: 250 VA
  - Fuse: 2 A / 250 V, type F, not user replaceable
- Output Data:
  - Single-phase test voltages 1, 8, 10, 40, 80, 100, 170, 250, 430 V AC
  - True three-phase test voltages 3x(1, 8, 10, 40, 80, 100, 250)3 V AC
- Measurement:
  - Turns ratio measuring range: 0,8 – 50 000
  - Turns ratio resolution: 5 digits
  - Typical turns ratio accuracy:
    - @430 & 250 V AC

      0,8 – 999: ±0,03%

      1 000 – 3 999: ±0,05%

      4 000 – 14 999: ±0,05%

      15 000 – 19 999: ±0,05%

      20 000 – 50 000:±0,1%
    - @170, 100 & 80 V AC

      0,8 – 999: ±0,05%

      1 000 – 3 999: ±0,05%

      4 000 – 14 999: ±0,1%

      15 000 – 19 999: ±0,2%

      20 000 – 50 000: ±0,25%
    - @40 V AC

      0,8 – 999: ±0,05%

      1 000 – 3 999: ±0,1%

      4 000 – 14 999: ±0,2%

      15 000 – 20 000: ±0,3%
    - @10 & 8V AC

      0,8 – 999: ±0,05%

      1 000 – 3 999: ±0,1%

      4 000 – 15 000: ±0,2%
    - @1V AC

      0,8 – 999: ±0,05%

      1 000 – 4 000: ±0,1%
  - Excitation current range: 0 – 2 A
  - Excitation current resolution:
    - 0,0000 – 9,9999 mA: 0,1 μA
    - 10,000 – 99,999 mA: 1 μA
    - 100,00 – 999,99 mA: 10 μA
    - 1,0000 – 2,0000 A: 100 μA
  - Typical excitation current accuracy: ±(0,25% rdg + 500 μA)
  - Phase angle range: 0 – 360º
  - Phase angle resolution: 0,01º
  - Typical phase angle accuracy: ±0,05º
- Display:
  - 7” graphical touch screen display
- Interface:
  - Ethernet
  - USB
- Internal Memory: SD card 4GB
- Printer (optional):
  - Built-in thermal printer
  - Paper width 112 mm / 4.4 in
- Applicable Standards
  - Installation/Overvoltage category: II
  - Pollution degree: 2
  - Safety: LVD 2014/35/EU (CE Conform); Standard EN 61010-1:2001
  - EMC: Directive 2014/30/EU (CE Conform); Standard EN 61326-1:2006
- Please feel free to contact for detailed specifications, accessories, software and options.
