機架安裝型多通道高速暫態波形記錄工作站

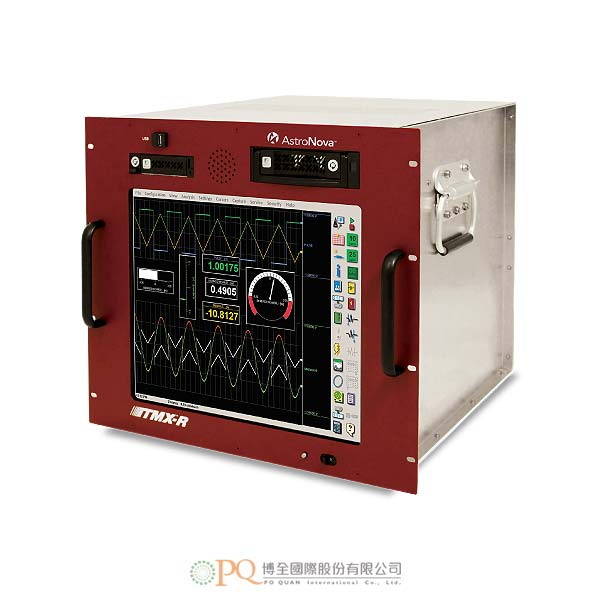

AstroNova TMX®-R Rack-mount Data Acquisition System 型號：TMX®-R

◎TMX-R是TMX的機架安裝機型，具有擴充通道的性能，安裝在一個標準的19吋機架，配備6個TMX I/O模組插槽。
◎AstroNova™ TMX-R是新一代的暫態波形記錄器工作站，取代舊款的Everest X機型，能顯示及記錄高通道數的資料。

加入洽詢

產品特點產品規格 Features Specifications

- TMX-R是TMX的機架安裝機型，具有擴充的通道性能，安裝在一個標準的19吋機架，配備6個TMX I/O模組插槽。
- AstroNova™ TMX-R是新一代的暫態波形記錄器工作站，取代舊款的Everest X機型，能顯示及記錄高通道數的資料。
- TMX-R的設計，可以直接連接網路圖表印表機，並與Everest X機型一樣使用寬16吋的連續Z型褶疊紙捲。
- 特點：
  - 17吋高解析LCD觸控顯示幕。
  - 可擴充到最多96個通道。
  - 專屬資料擷取行動硬碟1TB（可選購固態硬碟）。
  - 800kHz取樣率/通道。
  - 100kHz頻寬。
- TMX®系列亮點：
  - 運用「立即可用」的功能，快速擷取、檢視及分析資料。
  - 配備高解析17吋觸控螢幕，供您檢視資料及設定系統。
  - 提供多種輸入模組，可滿足您對特定測試的需求。
  - 無需額外的硬體，透過內建的信號調節功能，可簡化接線需求。
  - 採用最新的Windows®10作業系統，可達到更大的安全性。
  - 使用移動式硬碟，可輕易更換硬碟，以記錄分類及不分類的資料。
  - 依IRIG或GPS輸入，進行同步及為擷取的資料加上時間標記。
  - 搭載選購的50MHz波形卡，可達60倍更快速的取樣率。
  - 在擷取新資料的同時，可查看歷史資料。
  - 可跟隨您的資料，同步進行錄音及錄影(選購)。
- 其它特點：
  - 先進的觸發功能：可依輸入信號的變化，開始及停止記錄。採用AND/OR運算子，以確保只在需要的事件觸發。
  - 內建的波形模式及智慧型觸發功能，可進行長期趨勢記錄及同時擷取高速事件。2通道波形卡，也可將2個通道的取樣率擴展到50MHz。
  - 每個資料擷取，最多可有4個獨立的取樣率（多重取樣率），藉著將較高的取樣率分配到關鍵信號，可優化檔案大小。
  - 循環資料緩衝區，可用於設定及記錄大量的前置觸發資料。
  - 提供先進的濾波選購，例如低通、高通、帶通及帶止濾波。

TMX機箱規格
最大的模組數	TMX：3個；TMX-E：6個；TMX-R：6個
最大的類比波形數	48個（選購擴充機箱時為96個）
事件輸入端（TTL）	16個
彩色顯示幕
類型	主動式矩陣彩色LCD（TFT）
檢視範圍	對角17吋（43.2cm）
解析度	1280 x 1024像素
觸控	全螢幕電阻式
符合標準/操作環境
操作溫度	0°C～40°C
操作濕度	10%～90% RH，無凝露
存放溫度	-20°C～60°C
耐撞擊	MIL-STD-810F Method 516.5, Procedure I
耐振動	MIL-STD-810F Method 514.5, Procedure I
符合安規	IEC 61010-1:2010（3rd edition） IEC 61010-2-030:2010 EMC: IEC 61326-1 Ed. 2.0（2012）
機身
機殼	鋁及鎧裝端蓋
體積	高36.8cm x 寬48.3cm x 深19.1cm（不含提把）
重量	16.78kg（含3個模組）
介面
乙太網路	千兆乙太網路（10/100/1000 Base-T），RJ-45連接頭
VGA	用於在外部顯示器顯示資料
USB 3.0	用於連接外部周邊設備及檔案匯出，每台4個連接埠
擴充埠	用於連接選購的TMX-E
系統電源
輸入電壓範圍	102～264VAC或24VDC＠11A
頻率範圍	47Hz～63Hz
功耗	300W

詳細的模組規格及選購，歡迎洽詢。

- The TMX-R is a rack-mount version of the TMX with expanded channel capabilities. TMX-R installs easily in a standard 19” rack and accepts 6 TMX I/O modules.
- AstroNova™ offers the TMX-R as the next generation replacement for the Everest X Recorder-Workstation. The TMX-R is the rackmount version of the TMX® which is a powerful data acquisition system capable of displaying and recording a large number of channels.
- The TMX-R is designed to interface directly with the Real-Chart Network Printer and uses 16” wide continuous form Z-fold paper same as the Everest X.
- 17″ LCD High-Resolution Touch Screen Display
- Up to 96 Channels
- Dedicated 1 TByte Removable Data Capture Hard Drive (Solid State Drives optional)
- 800 kHz Sample Rate/Channel (up to 96 channels) & 50 MS/s with optional 2-channel scope card
- 100 kHz Bandwidth
- TMX Product Highlights:
  - Take advantage of ready-to-use capabilities to acquire, visualize and analyze data quickly
  - Review data and configure system on high-resolution 17” touch display
  - Customize to your specific needs with a variety of input modules
  - Eliminate additional hardware and simplify wiring with built-in signal conditioning
  - Gain greater security with the latest Windows® 10 Operating System
  - Easily exchange drives for recording of classified and non-classified data with removable hard drives
  - Synchronize and timestamp acquired data based on IRIG or GPS inputs
  - Acquire 60X faster sampling rates with optional 50MHz scope card
  - Review historical data while acquiring new data
  - Record audio and video synchronized with your data (optional)
- Features include:
  - Advanced triggering capabilities to start and stop recording based on changes in your input signals. Use AND/OR operators to ensure that you trigger only on events needed
  - Embedded scope mode with intelligent triggering allows for long term trending and simultaneous capture of high speed events. The 2 channel scope card also extends sampling rate to 50MHz for both channels
  - Multiple rates of up to 4 independent sampling rates per acquisition to optimize file sizes by assigning higher sample rates to critical signals
  - Circular data buffer allows you to set and record large amounts of pre-trigger data
  - Advanced filtering options such as low pass, high pass, band pass and band stop filtering

TMX Chassis
Maximum Number of Modules	3 TMX 6 TMX-E 6 TMX-R
Maximum Analog Waveforms	48 for the TMX Base System 96 with optional expansion unit
Event Inputs (TTL)	16
Color Display
Type	Active matrix color LCD (TFT)
Viewing Area	13.3” H x 10.6” W, Diagonal 17" (43.2 cm)
Resolution	1280px x 1024px
Touch	Full screen, resistive
Compliance / Environmental
Operating Temp.	0°C to 40°C (32°F to 104°F)
Operating Humidity	10% to 90% , non condensing
Storage Temp.	-20°C to 60°C (-4°F to 140°F)
Shock	MIL-STD-810F Method 516.5, Procedure I
Vibration	MIL-STD-810F Method 514.5, Procedure I
Safety	IEC 61010-1:2010 (3rd edition) IEC 61010-2-030:2010 EMC: IEC 61326-1 Ed. 2.0 (2012)
Physical
Enclosure	Aluminum with armored end caps
Dimensions	14.5” H x 19” W x 7.5” D (36.8 cm x 48.3 cm x 19.1 cm) without handle
Weight	37 lbs. (16.78 kg) including 3 modules
Interface
Ethernet	Gigabit Ethernet (10/100/1000 Base-T), RJ-45 connector
VGA	For displaying data on an external monitor
USB 3.0	For external peripherals and file export 4 ports per unit
Expansion Port	For connection of optional TMX-E
System Power
Input Voltage Range	102 to 264 VAC or 24 VDC at 11A
Frequency Range	47 Hz to 63 Hz
Power Consumption	300W

Please feel free to contact for detailed specifications, accessories and options.
