AstroNova > 資料蒐集|暫態波形記錄器系列

多通道高速暫態波形記錄器

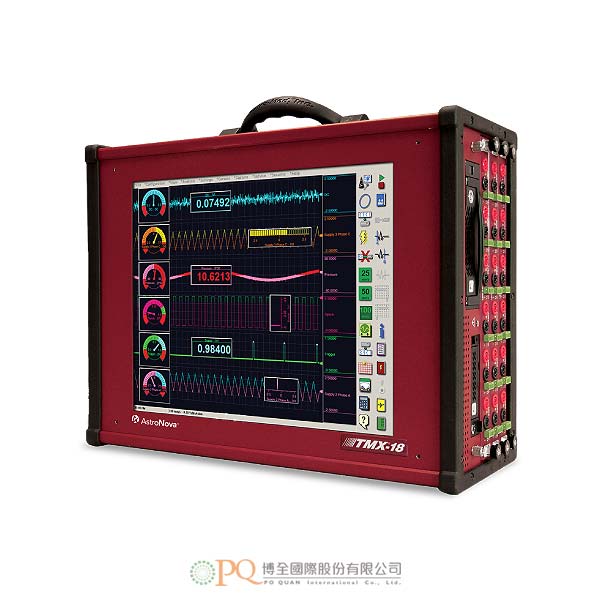

AstroNova TMX®-18 High-Speed Data Acquisition System 型號：TMX®-18

◎透過Windows®10具加強的安全性。
◎搭載選購的50MHz波形卡，可實現60倍更快速的取樣率。
◎強固的結構，適用於現場或實驗室應用。

加入洽詢

產品特點產品規格 Features Specifications

- 透過Windows®10具加強的安全性。
- 搭載選購的50MHz波形卡，可實現60倍更快速的取樣率。
- 強固的結構，適用於現場或實驗室應用。
- AstroNova™出品的測量記錄器，是市面上操作最簡單的資料蒐集系統，即使工作群組中有多人使用，需要不同的設置，也沒有問題，TMX-18可讓您輕易建立及在多個不同的組態配置中進行切換。
  - 17吋高解析LCD觸控顯示幕。
  - 18個通道的電壓與DC電橋輸入。
  - 專屬的1TB資料擷取行動硬碟（可選購固態硬碟）。
  - 800kHz取樣率/通道(最高96個通道)及50 MS/s，可選購2通道波形卡。
  - 100kHz頻寬。
- 精準同步的資料記錄：
  - 配備專屬的1TB行動硬碟，TMX-18極適於進行長期的趨勢記錄及高速事件偵測。
  - 每通道使用各自的16位元A/D，可進行理想的資料同步。
  - AstroNova強大的BackChannel技術，可確保類比、音訊、視訊及資料匯流排輸入的精準同步，並不倚靠Windows®來同步資料。
- 內建波形記錄模式：
  - 運用強大的內建波形記錄及智慧型觸發功能，TMX-18既能提供慢速的趨勢記錄，又能同時監測及儲存高度取樣的時間同步的暫態或事件，TMX-18將標記時間及把該項重要資料嵌入趨勢記錄中，以確保您擷取到關鍵資料的全部細節。
- 多重取樣率：
  - 每次的TMX資料記錄，可使用最多4個取樣率，以便將較高的取樣率分配到關鍵信號及把較低的取樣率分配到趨勢信號，以優化管理檔案大小。
- 觸發：
  - TMX-18包含先進的觸發功能，可依輸入信號的變化，開始及/或停止一個記錄。
  - 循環資料緩衝區，可用於設定及記錄大量的前置觸發資料。
- 專屬硬碟：
  - TMX-18配備一個專用於記錄資料的1TB硬碟，行動抽取式，方便您安全的轉移及儲存，不會在機器上留下任何專有資料。
- 視訊：
  - TMX-18記錄每秒30影格的視頻資料，理想地與您的類比資料同步，每個影格連接到一個取樣點，提供您任何測試的詳細資訊。
- IRIG/GPS (選購)：
  - TMX-IR IRIG/GPS時間選購，提供精準時間同步的資料、視頻及所有TMX-18來自其它裝置的輸入。
- 音訊：
  - 將錄音報告，儲存到資料記錄中，為測試提供一個口頭說明記錄。
- 匯流排輸入(選購)：
  - TMX CAN匯流排輸入選購，可將您關鍵的匯流排資料，以極大的精度，與您的類比信號一起顯示及記錄。
- 濾波：
  - TMX-18提供最靈活的資料濾波選購，它將原始未濾波的資料儲存到硬碟，容許您使用Bessel、Butterworth或Chebyshev拓樸技術，選擇前置或後置資料擷取、低通、高通、帶通、帶止濾波。
  - 先進的DSP濾波功能，讓您能將即時的類比資料看成一個RMS測量值，適於電力監測應用。
  - 積分及微分濾波器功能，則對加速與減速的測量應用，提供了有用的工具。
- 更多功能及特點，歡迎洽詢。

TMX規格：18通道機箱搭載3個UNIV-6通用隔離式電壓模組
最大的類比模組數	3個
最大的類比波形數	18個
事件輸入端（TTL）	16個
衍生的數學運算通道	+、-、x、÷、指數、正弦、餘弦、正切、反正弦、反餘弦、反正切、指數√、絶對值
資料擷取記錄
操作模式	波形、檢視、即時（曲線）
記錄方法	內部1TB SATA行動硬碟
時間標記	時間及日期自動和資料一起儲存
觸發點	前置及後置觸發量可由使用者調整
濾波	低通、高通、帶通、帶止、RMS、積分及微分
彩色顯示幕
類型	主動矩陣式彩色LCD（TFT）
檢視範圍	對角17吋（43.2 cm）
解析度	1280 x 1024像素
觸控	全螢幕電阻式
符合標準/操作環境
操作溫度	0°C～40°C
操作濕度	10%～90% RH，無凝露
耐撞擊	MIL-STD-810F Method 516.5, Procedure I
耐振動	MIL-STD-810F Method 514.5, Procedure I
機身
機殼	鋁及鎧裝端蓋
體積	高36.8cm x 寬48.3cm x 深19.1cm（不含提把）
重量（含3個模組）	15.78kg
介面
乙太網路	1000 BaseT
VGA	用於在外部顯示器顯示資料
USB 2.0	用於連接外部周邊設備及檔案匯出，每台8個連接埠
擴充埠	用於連接選購的TMX-E
系統電源
輸入電壓範圍	100～264VAC或24 VDC＠11 A
頻率範圍	47Hz～63Hz

詳細的模組規格及選購，歡迎洽詢。

- Enhanced security via Windows® 10
- 60X faster sampling rates with optional 50MHz Scope Card
- Rugged Construction for Field or Lab Applications
- AstroNova™ Test & Measurement recorders are the easiest to use data acquisition systems on the market. If multiple users in your group require different setups, it’s not an issue. With the TMX-18, you can easily create and switch among multiple setup configurations.
  - 17” LCD High-Resolution Touch Screen Display
  - 18 Channels of Voltage & DC Bridge Inputs
  - Dedicated 1 TByte Removable Data Capture Hard Drive for (Solid State Drives optional)
  - 800 kHz Sample Rate/Channel (up to 96 channels) & 50 MS/s with optional 2-channel scope card
  - 100 kHz Bandwidth
- Precisely Synchronized Data Capture:
  - With its dedicated, 1 TByte hard drive for data capture, the TMX-18 is ideal for long-term trending and high-speed event detection. Each channel uses a separate 16 bit A/D for perfect data synchronization. AstroNova’s powerful BackChannel technology ensures precise synchronization of analog, audio, video and data bus inputs. We do not rely on Windows® to synchronize your data.
- Embedded Scope Captures:
  - Using the powerful embedded scope capture and intelligent triggering, the TMX-18 provides low speed trending while simultaneously monitoring and storing highly sampled time synchronized transients or events. The TMX® will time stamp and embed that important data into the trend recording, assuring that you capture all details of critical data.
- Multiple Sample Rates:
  - Up to four sample rates can be used per TMX data capture. This allows you to manage file size by assigning higher sample rates to critical signals and lower sample rates to trending signals.
- Triggering:
  - The TMX-18 contains advanced triggering capabilities that allow you to start and/or stop a recording based on changes in your input signals. The circular data buffer of the TMX-18 allows you to set and record large amounts of pre-trigger data.
- Dedicated Hard Drive
  - The TMX-18 features a 1 TByte hard drive dedicated solely for capturing data.
  - Removable drives allow your data to be easily transferred and stored securely, leaving no proprietary data on the machine.
  - Video:
  - The TMX records 30 frame per second video data, perfectly synchronizing with your analog data. Each frame is linked to a sample point giving you amazing detail of any test.
- IRIG / GPS (optional):
  - TMX-IR IRIG/GPS time option provides precise time-synchronization of data, video, and all TMX-18 inputs with other devices.
- Audio Notes: Save audio annotation into your data capture giving you a verbal account of your test.
- Bus Inputs (optional): The TMX CAN bus input options allow your critical bus data to be displayed and recorded with great precision along with your analog signals.
- Filtering:
  - The TMX-18 provides the most flexible data filtering options available. The raw unfiltered data is stored to the hard drive, allowing you the choice of pre- or post- data acquisition, low pass, high pass, band pass, and band stop filtering using Bessel, Butterworth or Chebyshev topologies.
  - Advanced DSP filtering allows you to see your real-time analog data as an RMS measurement, which is ideal for power monitoring applications.
  - The integration and differentiation filter functions provide useful tools for acceleration and deceleration measurement applications.
- Please contact for more features and capabilities.

TMX SPECIFICATIONS - 18-CHANNEL CHASSIS with 3 UNIV-6 Universal Isolated Voltage Modules
Maximum Analog Modules	3
Maximum Analog Waveforms	18
Event Inputs (TTL)	16
Derived Channels	+, -, x, ÷, Exponential, Sin, Cos, Tan, Asin, Acos, Atan, Exp √, Absolute Value
Data Acquisition Recording
Operational Modes	Scope, Review, Real-time (strip-chart)
Recording Method	Internal removable 1 TByte SATA disk drive
Time Stamp	Time and date automatically saved with data
Trigger Point	Amount of pre and post trigger is user adjustable
Filtering	Low pass, high pass, band pass, band stop, RMS, integration & differentiation
Color Display
Type	Active matrix color LCD (TFT)
Viewing Area	17” (43.2 cm) diagonal
Resolution	1280 x 1024
Touch	Full screen, resistive
Compliance/Environmental
Operating Temp	32 to 104 °F (0 to 40 °C)
Operating Humidity	10 % to 90 % non condensing
Shock	MIL-STD-810F Method 516.5, Procedure I
Vibration	MIL-STD-810F Method 514.5, Procedure I
Physical
Enclosure	Aluminum, with armored end caps
Dimensions	14.5” (36.8 cm) H x 19” (48.3 cm) W x 7.5”(19.1 cm) D (without handle)
Weight (including 3 modules)	37 lbs (15.78 kg)
Interface
Ethernet	1000BaseT
VGA	For displaying data on an external monitor
USB 2.0 (8 ports/unit)	For external peripherals and file export
Expansion Port	For connection of optional TMX-E
System Power
Input Voltage Range	100 to 264 VAC or 24 VDC at 11 A
Frequency Range	47 Hz to 63 Hz

Please feel free to contact for detailed specifications, accessories, and options.
