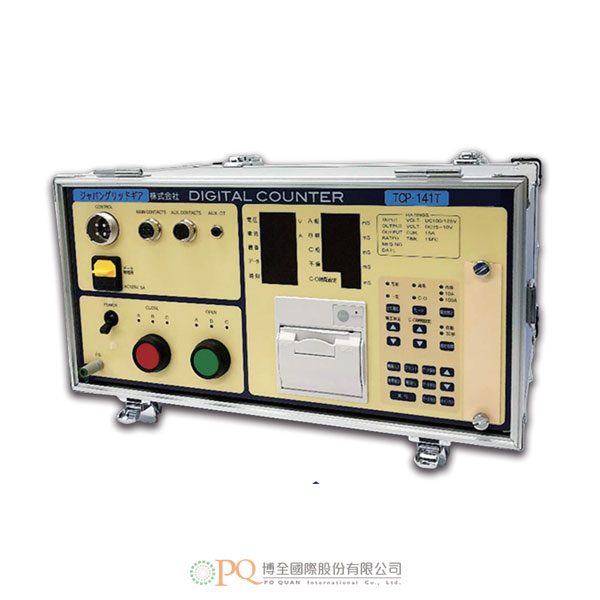

三相開關動作時間測定器

電源部分

輸入電壓

100~125VDC ±15％ 。

輸出電壓

75 ~ 10VDC ± 0.5V 。

測量電流

10A（內部 CT） 最大 20A ; 精確度 ± 0.5A。

10A   ( 夾鉗型CT ; 20A量程）最大 20A ; 精確度  ± 0.5A 。

100A（夾鉗型 CT ; 200A 量程） 最大 200A ; 精確度   ± 5A。

適用脫扣線圈

額定電流17A以下（100VDC用）、13A以下（125VDC用）。

輸出電壓變化

0.6V 或更少（相對於無負載到全負載變化）。

時間測量

測量範圍

0.1ms 至 15s（自動量程切換）。

可測量長達 30 秒的電流波形（手動切換）。

測量精度

± 0.5ms 解析度 0.1ms（0.1 至 999.9ms 範圍）。

± 2ms 解析度 1ms（1 至 9999ms 範圍）。

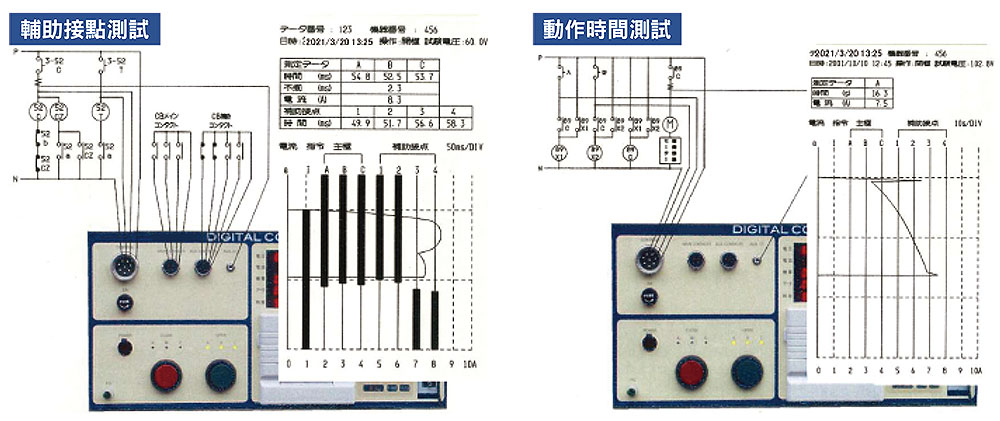

測量方式

測量方式  : 閉合(C)時間、開啟(O)時間、閉合(C)- 開啟(O)時間。

測量 30 秒範圍內的電流波形時，測量並顯示通電時間。

30 秒內測量電流波形時，測量和顯示通電時間。

印表機

內建熱感式 ; 紙張寬度58mm×18.5m 。

列印內容

儲存編號、設備名稱、測量日期和時間、測量模式、測試電壓、各相動作時間、相間時間差、工作電流峰值、輔助接點時間 ( 4 組 )、圖表時間刻度、電流波形、指令、主接點動作、輔助接點動作

工作溫度

0 至 50°C。

存放環境溫度

-10 至 +55°C。

尺寸/重量

420W x 360H x 215D，重量 13kg（主體）。
