工業聲學顯像儀

視覺化 SDT工業聲學顯像儀

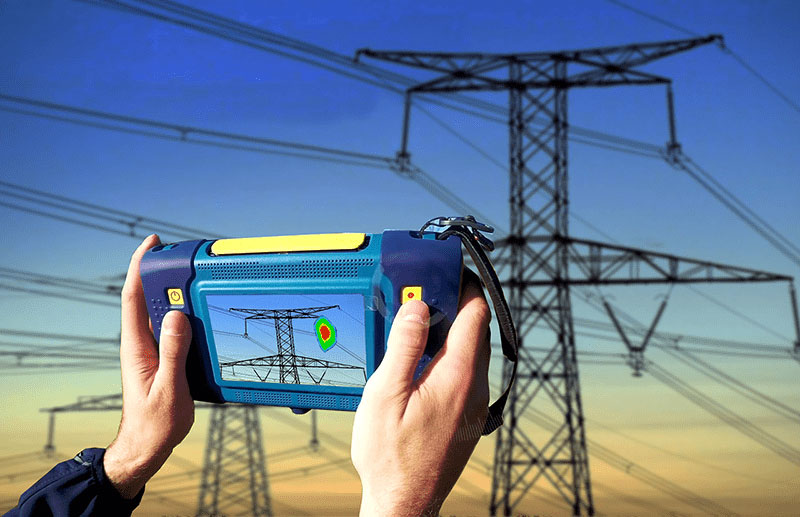

SonaVu™ 開發目的是通過聲學視覺化技術來將 SDT 這一世界知名超音波品牌所包含的應用諸如：壓力氣體洩漏、電氣設備的局部放電檢測、空間氣密性檢測等實現視覺化直觀操作。 使用112個高精度數位麥克風感測器提高了測量靈敏度，並且最大可測量 47.5 kHz 超音波頻率的信號。 此外，在包括 BSR（Buzz、Squeak、Rattle）雜訊在內的高頻雜訊檢測方面也可發揮卓越的性能。 SonaVu™  工業聲學顯像儀是一種新型的雜訊源識別定位和測試分析系統，利用高靈敏度數位麥克風，將採集的聲音以彩色等高線圖譜的方式視覺化呈現在螢幕上，有效的測量聲場分佈，聲像圖與可見光的視頻圖像完美疊加，形成類似於熱影像儀對物體溫度的探測效果。 能夠對穩態、暫態以及運動聲源進行快速識別定位，幫助人們直觀的認識聲波、聲場、和聲源，了解機器設備產生雜訊的部位和原因，進而尋找治理雜訊、控制雜訊的途徑。 SonaVu™工業聲學顯像儀配備波束成型技術，得益於最先進的波束成型技術，工業聲學顯像儀可以將信號調理、數據取樣和波束成型過程全部集成在一塊晶片中。 保證可以以高速度處理高精度的雜訊圖像。 同時配備低功耗晶片供電，這使得設備的整體重量可以降到1.2Kg，便於使用和攜帶。 體積微小的MEMS麥克風也成就了SonaVu™的可攜設計及高速、準確的測量。

產品概述 :

可攜式、快速、準確

SonaVu™工業聲學顯像儀配備波束成型技術，得益於最先進的波束成型技術，SonaVu™可以將信號調理、數據取樣和波束成型過程全部集成在一塊晶片中。 保證可以以高速度處理高精度的雜訊圖像。 同時配備低功耗晶片供電，這使得設備的整體重量可以降到1.2Kg，便於使用和攜帶。 體積微小的MEMS麥克風也成就了SonaVu™的可攜設計及高速、準確的測量。

符合人體工學的硬體設計

工業產品所發出的雜訊，通常是由於涉及缺陷、磨損或其它問題導致的，單靠肉眼和耳朵想要準確地定位異音是非常困難的，這時SonaVu™工業聲學顯像儀就有了用武之地。 然而目前市場上的類似產品都過於笨重，有的甚至只能配合三腳架進行使用，整個安裝、架設過程過於複雜，受限於其幾何尺寸，常常難以靠近待測的表面進入狹窄的測量空間內進行測試。

我們認為真正可攜並實用的工業聲學顯像儀應該滿足以下的要求：

• 體積和重量可以滿足移動使用要求。
• 要兼顧人體工程和工作環境，具備自由的可操作性。
• 易於上手，即使沒有任何聲學基礎的使用者也可以獨立進行操作。
• 在運輸和使用的全部過程，精密麥克風都應得到妥善的保護。
• 外觀設計本身還應具有讓使用者獲得最佳的感官體驗。

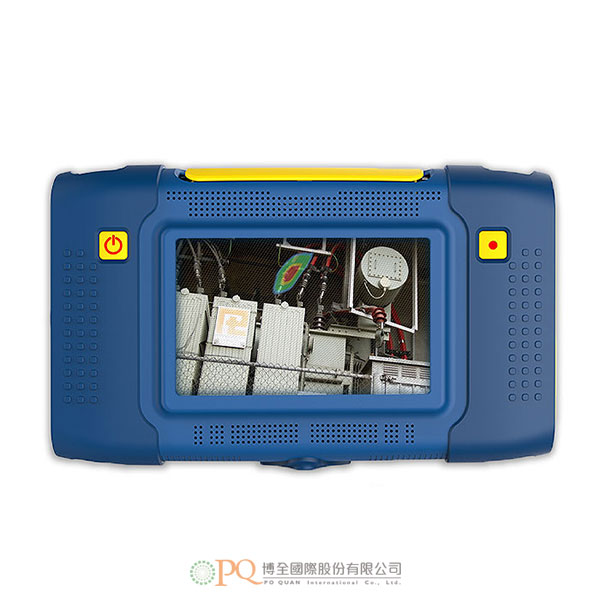

SonaVu™主機寬度為237mm，高度為146mm，厚度僅為56mm，重量更是僅有1.2Kg，真正意義上的單人手持式儀器，使用極為方便。 所有的聲源資訊都即時的顯示在主機螢幕上。SonaVu™內建了所有的感測器和取樣硬體，使用時無需任何裝配，開機即可進行實時測量，同時新穎的單一主體設計亦提高了設備的可靠性和堅固程度。

硬體

• 112個高精度數位麥克風感測器。
• 取樣率96,000/秒。
• 5英寸電容式觸控螢幕。
• 可連續使用超過4小時（可選購移動式電源，獲取更長使用時間）。
• 包括距離探測器。
• 配備輔助照明工具。

應用功能

• 3種測量模式顯示：超音波、可聽聲波、使用者自定義。
• 聽覺閾的設置功能，有效獲取想要的聲源(頻率)測量範圍。
• 洩漏強度指數、靈敏度增益調節。
• 遠距離、近距離、自動模式。
