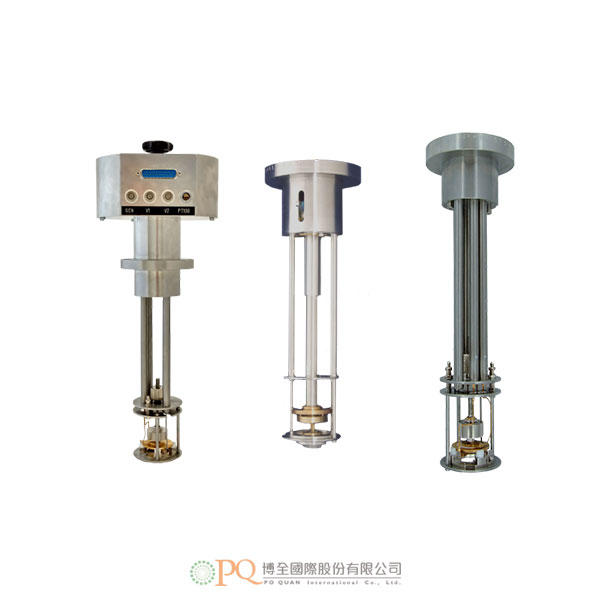

樣品架裝置

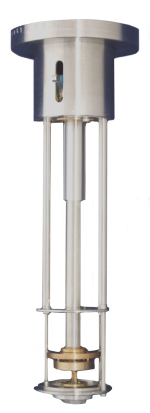

BDS 1200標準樣品架

• 適用於低導電率材料。
• 包括溫度感測器PT100。
• 測量頻率範圍：
  3μHz~10MHz。樣品架透過四線或雙線 BNC 電纜與任何阻抗分析儀連接。
  推薦用於Alpha-N或-K分析儀，
• 並與 Quatro、Novocool 和 Novotherm 溫度控制系統相容。
• 適用測量溫度T=-200~400°C，與Novocontrol所有溫度控制系統相容。
• 鍍金電極直徑：φ10/20/30/40mm，三明治電容備好後置於樣品架電極中間。

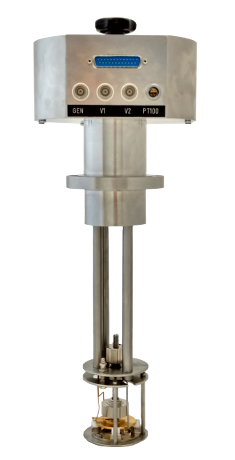

ZGS活性樣品架

• 用於 Alpha-A 分析儀系列的 ZGS 主動樣品池測試介面是 BDS1200 標準樣品池的特殊版本，具有最佳化的頻率性能。
• 具有從 3 µHz 到 40 Mhz 的高性能介電、導電或阻抗測量功能。
• 類似於ZG2 test interfaces集成於樣品頭上，用剛性RF線將二者連接起來。
• 與BDS1200對比，樣品電容與阻抗分析儀的連接沒有採用同軸電纜，減小由於BNC電纜自感應及外界等對測量結果的影響
• 適用測量溫度T=-200~400°C，與Novocontrol所有溫度控制系統相容。

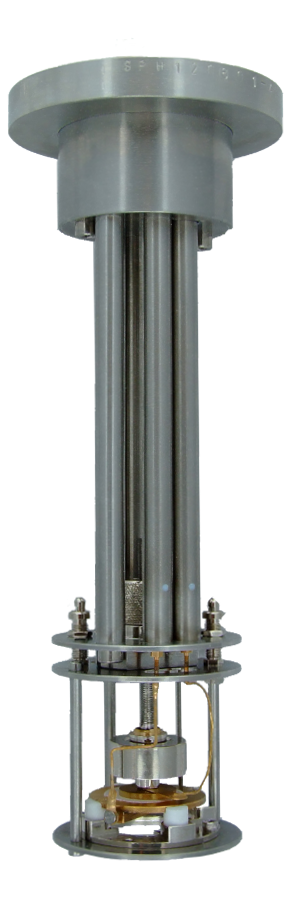

TSDC（熱激勵去極化電流）樣品架

• 用於測量熱刺激去極化電流 (TSDC) 的樣品架專為測量固體樣材料的 TSDC 而設計。 為了避免壓電效應，當樣品安裝在兩個電極之間時，施加在樣品上的壓力非常小。 兩個電極都與樣品支架和頂部法蘭很好地隔離。
• 透過樣品池頂部法蘭上的各種插座進行電氣連接。

這些插座包括 :

• 用於直流極化電壓的安全高壓（SHV）連接器。
• 用於電流計輸入電流訊號的 Triax 連接器。
• 用於聯鎖的連接器。
• 接地連接器。

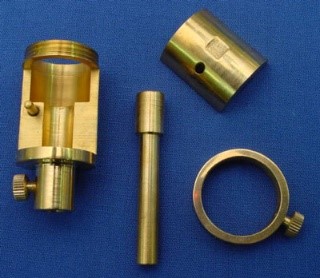

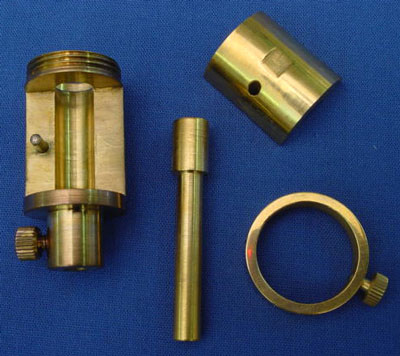

BDS 1307圓柱液體樣品池

BDS 1307 液體樣品池帶有圓柱形電極和保護環，可避免與被測液體熱膨脹有關的誤差，防止樣品洩漏並減少蒸發。
此外，它還能減少邊緣區域的影響，進而提高測量精度。

與密封的 BDS 1308 平行板液體樣品池相比，BDS 1307 具有固定的樣品池幾何形狀，無需墊片，從而簡化了樣品製備過程。

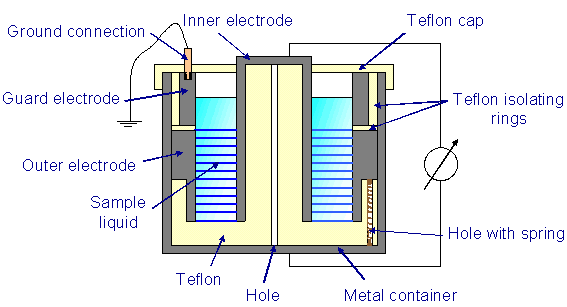

樣品液體被注入藍色圓柱形體積中，大約到保護電極的中間位置。 電場被限制在內電極和外電極之間，在保護電極和內電
極之間的區域不存在電場。 因此，樣品池容量幾乎不受液面的影響，而在溫度變化的實驗中，液面可能會因熱膨脹而改變。

BDS1307 的安裝方式與 BDS1200 或 ZGS 活動樣品架電極之間的標準夾層電容器相同。

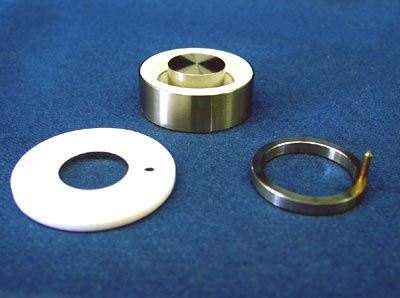

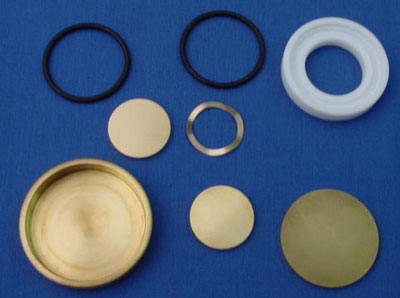

BDS 1308平板液體樣品池

對於分壓較低的揮發性液體，樣品物質可能會從標準夾層電容器中蒸發出來，從而降低測量精度。

為了防止蒸發，可以使用平行板液體樣品池 BDS1308。與帶有保護環的 BDS 1307 圓柱形液體樣品池相比，BDS 1308 是密封的，
可以透過改變電極間距來調節樣品池的容量。

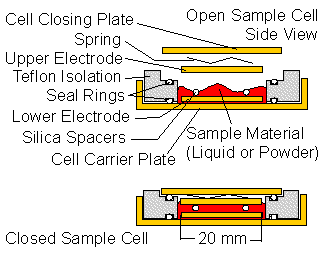

在開啟狀態下，樣品池封板和上電極從樣品池移出，樣品材料覆蓋在下電極上。 電極間隙由矽膠或聚四氟乙烯墊片調節。

在閉合狀態下，上電極被樣品池閉合板和彈簧壓在隔板上。

不適合放在電極之間的液態樣品材料會在上電極周圍流動。

特氟隆隔離裝置上的兩個密封環可防止樣品材料蒸發出樣品池。

1. 增加了測量容量，從而導致測量容量（實部，Cp'）和介電常數 ε'的數值增加。
2. 流過樣品表面的電流。 這往往會增加測量到的傳導，並可能導致 tan δ 值增加。在頂部（電流收集）電極周圍使用同心圓配置的接地額外電極可以減少甚至抑制這兩種影響。

保護環配置（示意圖）

叉指型電極

在這種佈置中，樣品材料覆蓋在梳狀微結構電極表面。

叉指電極可與 BDS1200 或 Alpha 活性樣品連接頭結合使用，以進行溫度相關測量，或直接連接到阻抗分析儀。
與平行板電極相比，叉指型電極的精度較低，但易於操作。

高品質版本： BDS 1410

圖中顯示的是我們的兩種高品質叉指型電極（訂貨號：BDS 1410），直徑分別為 20 mm和 15 mm。 梳齒間距和寬度為 150 µm，也有 75 µm
的版本（直徑僅 15 mm）。 中心接觸點與接地相連，從而減少了外部電場的干擾，例如來自線路電源的干擾。

如需訂購，請註明 BDS 1410-<直徑/ mm >-<間距/µm>，例如，BDS 1410-15-75 表示直徑 15 mm、間距 75 µm。 目前可用：

• BDS 1410-15-75
• BDS 1410-15-150
• BDS 1410-20-150

其它尺寸可根據要求提供。

低成本版本： BDS 1411

另提供一次性使用的低成本型號（訂購號碼：BDS 1411），用於監控固化過程等（間距 150 µm，直徑 15 mm或 20 mm）。

訂購時請註明 BDS 1411-<直徑/ mm >-<間距/µm >，例如，BDS 1411-20-150 用於 20 mm直徑和 150 µm間距。 目前可用：

• BDS 1411-15-150
• BDS 1411-20-150

溫度範圍

叉指間距電極可在 -160 °C 至 +250 °C 的溫度範圍內使用。

優點

• 樣品僅附著在電極的一側，使樣品的另一側可用於其他探頭（如光學探頭），以同時觀察其他材料的特性。 此外，感測器應用還可以探測樣品在電磁輻射或氣體影響下的電特性。
• 在典型應用中，樣品厚度不會影響測量特性。

缺點

• 測量的阻抗包含樣品和電極間基板的貢獻。 這可能會導致重大誤差，特別是對於低損耗/高絕緣性樣品。
• 對於在高頻率下測量的高導電性樣品，電極間的電阻和電感在整個測量阻抗中佔很大比重。 由於這種影響難以補償，因此使用叉指電極的頻率和阻抗範圍有限。

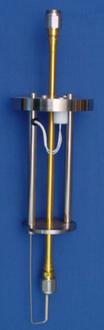

射頻樣品池延長線

• 對於頻率高達 3 GHz 的溫度相關射頻測量，建議使用 BDS2101 或 BDS2201 射頻延長線。
• 這是一條高溫穩定、低損耗的精密線路，配備兩個 APC-7 連接器和 Pt100 溫度感測器。
• 它安裝在射頻分析儀的阻抗輸入端和射頻樣品架之間，用於熱隔離。
• BDS2101包括RF樣品架BDS2100， BDS2201包括樣品架BDS2200。
• 適用測量溫度T=-200~400°C
• 此線為RF擴展系統的一部分

BDS 2100 / BDS 2200射頻樣品池

BDS2100 和 BDS2200 射頻樣品池設計用於 1 MHz ... 3 GHz 的介電和阻抗材料測量。 它們用於以下 Novocontrol 整套解決方案。

• BDS 70
• BDS 80
• Concept  70
• Concept  80

以及射頻擴展的一部分。

對於無溫度控制的測量，可直接連接到射頻阻抗或網路分析儀 APC-7 連接器連接埠。 要與Novocontrol的溫度控制系統搭配使用，還需要射頻延長線。

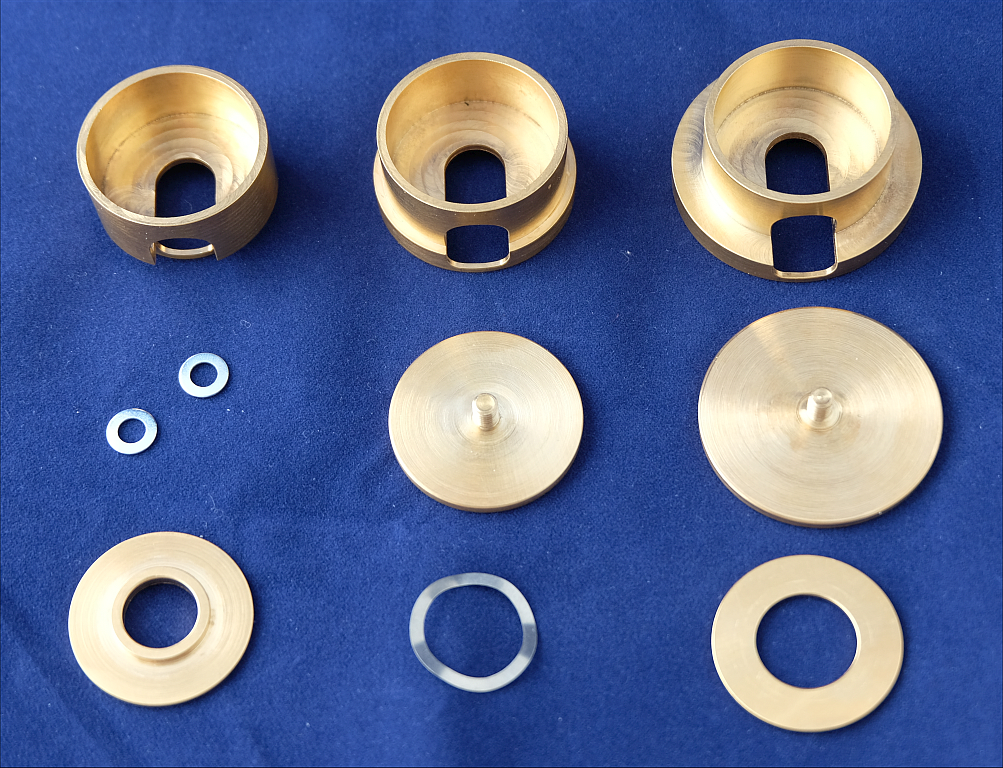

樣品在兩個夾層電極之間製備，形成一個與BDS 1200標準樣品架類似的樣品電容器。BDS 2100 和 BDS2200 的內徑分別為 7 mm和 14 mm。

樣品電容器射頻電極的直徑範圍為 3 ... 12 mm。 由於空間限制，BDS 2100 的最大電極直徑為 6 mm。
電極間距可在 10 µm和 5 mm之間選擇。

BDS 2100 的頻率範圍為 1 MHz ... 8 GHz。可使用直徑 3 ... 6 mm的射頻電極。

注意：直徑較大的電極較容易操作。 因此建議使用 BDS 2200，除非要求頻率大於 3 GHz。
