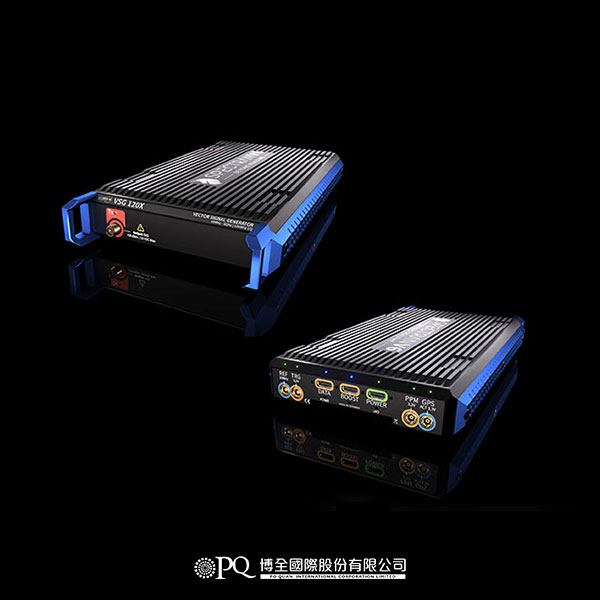

USB 即時向量訊號產生器

SPECTRAN V6 VSG 系列提供高達 240 MHz 的無間隙即時訊號產生（複合 I/Q），頻率範圍從 75 MHz 到 6 GHz。 可進行各種調變。

產品描述

SPECTRAN V6 VSG 系列作為 75 MHz 至 6 GHz 的向量訊號產生器/ 軌跡產生器，提供高達 240 MHz（透過 2xUSB）的串流頻寬（複合 I/Q）。下列調變功能已包含在內，開箱即可使用： 掃頻（包括單載波、多載波和功率斜坡功能）。雜訊（-200dBm 至0dBm）、脈衝（最高10nS 脈衝和暫停率）、FSK（最高20MHz 符元率）、QAM（支援的調變類型：BPSK、ASK、QPSK、QPSK-C、16-QAM，最高20MHz 符元率）、OFDM（支援的調變類型：BPSK、QPSK、QAM16）： BPSK、ASK、QPSK、QPSK-C、16-QAM（符元率高達20MHz）、OFDM（支援的調變類型：BPSK、QPSK、QAM16） 和回波/反射。亦可透過軟體許可證進行進一步修改，例如從 QAM64 到 QAM4096。

功能特點

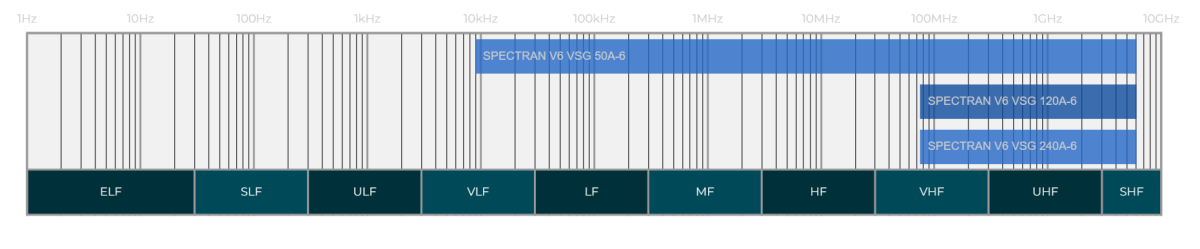

• 頻率範圍： 10 MHz 至 6 GHz。
• 開箱即可操作使用，並包含多種調變功能。
• 掃描速度：高達 1100 GHz/s。
• 設計堅固耐用、結構緊湊。
• 可與其它 V6 系列台式設備堆疊使用。
• 可加載改裝的許可證。

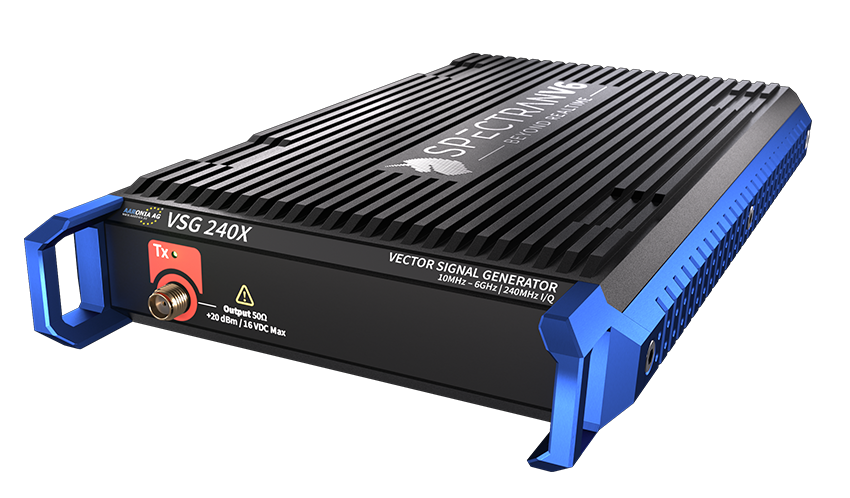

The SPECTRAN® V6 VSG series offers up to 240 MHz gapless real-time signal generation (complex I/Q) from 75 MHz to 6 GHz. Various modulations are possible.

Description​

The SPECTRAN® V6 VSG series offers up to 240 MHz (via 2xUSB) streaming bandwidth (complex I/Q) as a vector signal generator/tracking generator from 75 MHz to 6 GHz. The following modulations are already included and can be used out-of-the-box: Sweep (Incl. single carrier, multi carrier & power ramp function). Noise (within -200dBm to 0dBm), Pulse (up to 10nS pulse and pause rate), FSK (with up to 20MHz symbol rate), QAM (Supported modulation types: BPSK, ASK, QPSK, QPSK-C, 16-QAM with up to 20MHz symbol rate), OFDM (Supported modulation types: BPSK, QPSK, QAM16) and Echo/Reflection. Further modifications, e.g. QAM64 to QAM4096, can be enabled via software licenses.

Features

• Frequency range from up to 10 MHz - 6 GHz
• Many modulations included out-of-the-box
• Sweep speed: up to 1100 GHz/s
• Rugged and compact design
• Stackable with other V6 series desktop units
• Retrofittable licenses
