AARONIA AG > 頻譜分析儀

即時頻譜分析儀

USB Real-Time Spectrum Analyzers 型號：SPECTRAN® V6 ECO Series

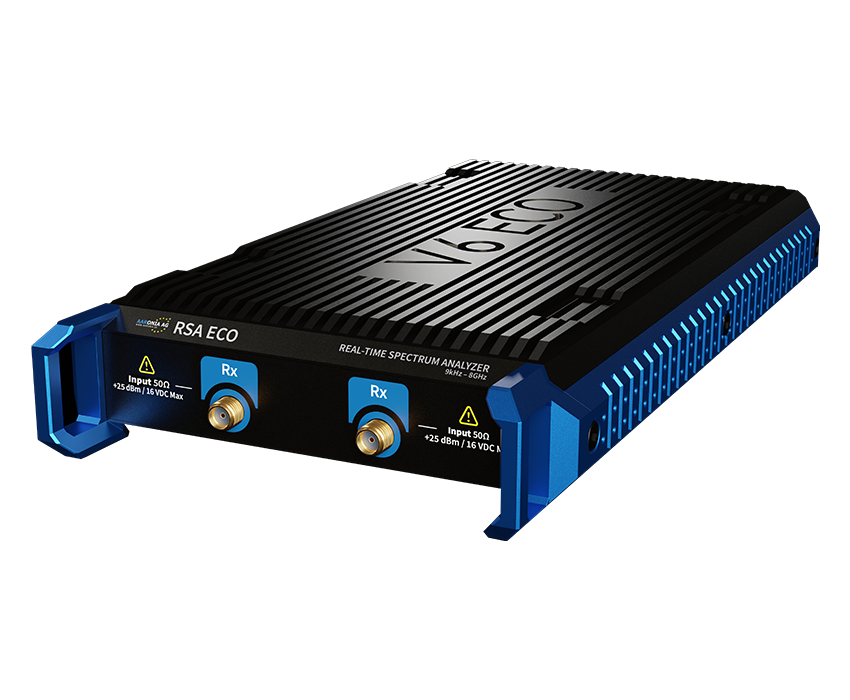

SPECTRAN V6 ECO 系列是 Aaronia 最新一代高性價比即時頻譜分析儀。入門級款的 SPECTRAN V6 ECO 100XA-6 已配備 44 MHz 的即時頻寬。V6 ECO 150XA-6 版本具有額外的 44 MHz Tx 輸出。此分析儀系列的頂級型號 V6 ECO 200XA-6 有兩個獨立輸入（dual Rx），帶有 2x44 MHz 即時頻寬，可獨立配置。

加入洽詢

產品特點產品規格 Features Specifications

SPECTRAN V6 ECO 系列是 Aaronia 最新一代高性價比即時頻譜分析儀。入門級款的 SPECTRAN V6 ECO 100XA-6 已配備 44 MHz 的即時頻寬。V6 ECO 150XA-6 版本具有額外的 44 MHz Tx 輸出。此分析儀系列的頂級型號 V6 ECO 200XA-6 有兩個獨立輸入（dual Rx），帶有 2x44 MHz 即時頻寬，可獨立配置。

產品描述

儘管價格低廉，但新型 SPECTRAN V6 ECO 即時頻譜分析儀系列的掃描速度超過 3THz/s，在 USB 供電的可攜式頻譜產品樹立了新標準。隨附的 RTSA-Suite PRO 軟體與功能強大、堅固耐用的硬體完美搭配，支援使用多個 SPECTRAN V6 ECO。可堆疊的鋁製外殼便於多台設備並行使用。

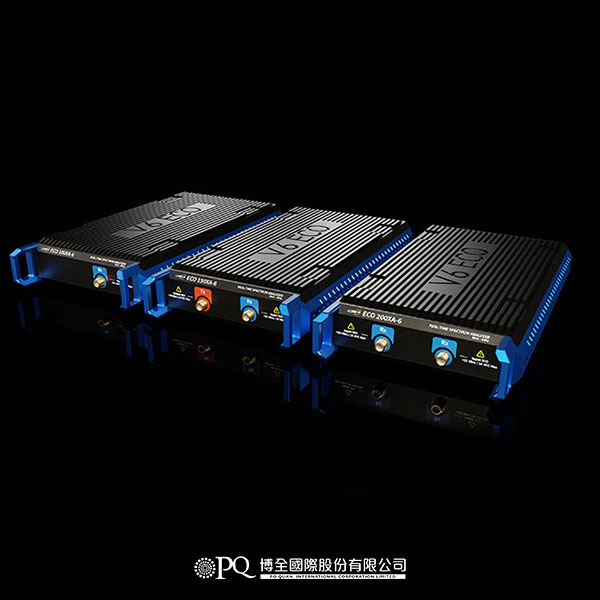

SPECTRAN V6 ECO 僅有三種型號： V6-100XA-6、V6-150XA-6 和V6-200XA-6，每個輸入的RTBW（即時頻寬）為44 MHz（透過單個USB 3.1）。

請注意，最新推出的SPECTRAN® V6 ECO 昇級版 - V6-100XA-18、V6-150XA-18，頻率範圍高達 18 GHz！同時，Aaronia所有分析儀均與所有常見的 Aaronia 天線相容。

功能特點
- 不受限制的無限連續傳輸 44 MHz True I/Q 串流。
- 雙接收器即時頻寬為 88 MHz。
- I/Q 向量訊號產生器，Tx 頻率高達 44 MHz。
- 高達 3 THz/s 的掃描頻率。
- 多頻段並行測量。
- 重量輕、結構輕巧。
- 可多個裝置堆疊。
- 包括隨時更新的 RTSA-Suite PRO 軟體。

	V6-100XA-6	V6-150XA-6	V6-200XA-6
頻率範圍（最小值）	9 kHz
頻率範圍（最大）	8 GHz（基本版本 6 GHz）
即時頻寬	44 MHz	44 MHz	88 MHz
掃描速度	500 GHz / 秒	500 GHz / 秒	500 / 3000 GHz
信號產生器	-	44 MHz	-
I/Os	1 Rx	1 Rx & 1 Tx	2 Rx

技術規格	SPECTRAN® V6 ECO
即時接收 (Rx) 頻寬	高達 88（2 x 44）MHz（透由 1 個 USB）
即時發射 (Tx) 頻寬	44 MHz（取決於設備）
最大接收 (Rx) 功率	+23 dBm
最大發射 (Tx) 功率	+20 dBm
DANL（內部前置放大器開啟）	典型值 -170 dBm/Hz
振幅精度（典型值）	典型值 +/- 0.5 dB（透過 FIR 濾波器補償）
USB 串流連接	1x USB 3.1 或 3.2 PD
USB 頻寬	連接電腦的持續流量高達 784 MBytes/s（dual USB 3.0）
頻率參考精度	0.5 ppm (5 ppb via OCXO option)
RBW（解析度頻寬）	62 mHz 至 200 MHz
測量單位	超過 20（例如 dBm、dBμV、V/m、A/m、W/m²、dBμV/m、W/cm²）
檢測器	最小值、最大值、平均值、峰值、QPeak
衰減器範圍	50 dB / 70 dB（0.5 dB步進）
軌跡	超過 20 個（例如：ACT、AVG、MAX、MIN、QPEAK）
測量模式	True IQ or Power/Frequency data
觸發	游標，測量，密度
ADC	Dual 2GSPS 16 Bit
DAC	2GSPS 14-Bit ( 透過超取樣實現16-Bit )
GPS	GPS/QZSS, GLONASS, BeiDou and Galileo（同時接收）
GPS 同步	每個數據封包中的 +/- 10ns 時間戳記
外部頻率參考輸入	典型值 10MHz，3.5VRMS 至 50Ω（SMB 連接器）
現場可程式化邏輯閘陣列 ( FPGA )	XC7A200T-2
數位訊號處理器	930 GMACs
SDRAM	2 GB
射頻連接器	SMA （Rx，Tx）， SMB （Trigger， Refclock， GPS， PPM）.均為 50Ω。
溫度範圍（工作）	0 °C 至 +50 °C（擴展 -40 至 +75 °C）
尺寸	210 x 115 x 30 mm
重量	850 g
電源	USB 3.2 Gen 1 Type-C PD 3.0
功率消耗	典型值 10 W
原產國	德國
建議的校正間隔	2 年

The SPECTRAN® V6 ECO series is Aaronia`s latest generation of cost-effective real-time spectrum analyzers. Already the entry-level model SPECTRAN® V6 ECO 100XA-6 is equipped with a real-time bandwidth of 44 MHz. The V6 ECO 150XA-6 version has an additional 44 MHz Tx output. The top model V6 ECO 200XA-6 of this analyzer family has two separate inputs (dual Rx) with 2x44 MHz RTBW, which can be configured independently.

Description

Despite its affordable entry-level price, the new SPECTRAN® V6 ECO real-time spectrum analyzer family sets new standards in the USB compact class by achieving sweep speeds of over 3THz/s.

The included RTSA-Suite PRO software is perfectly matched to the powerful and robust hardware and supports the use of multiple SPECTRAN® V6 ECO. The stackable aluminum housing facilitates the parallel use of multiple devices.

The SPECTRAN® V6 ECO has only been delivered in three variants: V6-100XA-6, V6-150XA-6 and V6-200XA-6 with a RTBW (Real-Time Bandwidth) of 44 MHz per input (via a single USB3.1), which is also the power supply (USB PD).

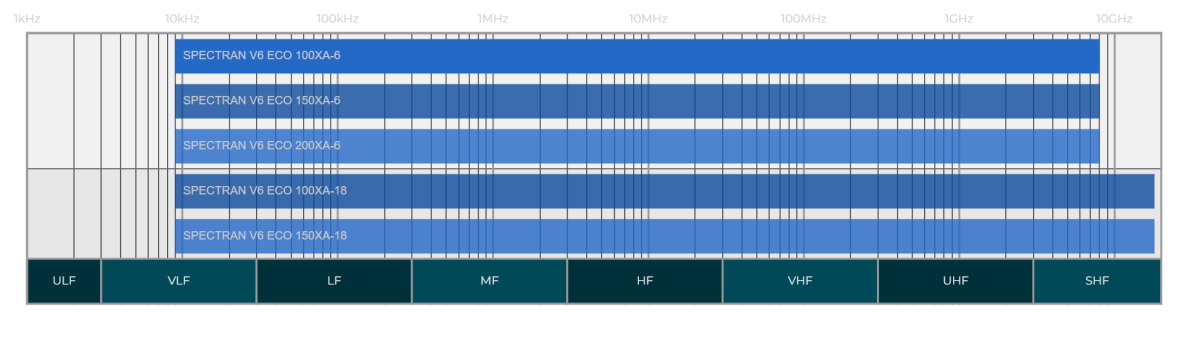

Currently NEW: The SPECTRAN® V6 ECO variants V6-100XA-18, V6-150XA-18 with a frequency range up to 18 GHz!

All analyzer is compatible with all common Aaronia antennas.

Features
- Unlimited continuous 44 MHz true I/Q streaming
- Dual receiver real-time bandwidth of 88 MHz*
- I/Q vector signal generator with up to 44 MHz Tx
- Up to 3 THz/s sweep*
- Parallel measurement of multiple frequency bands
- Lightweight and compact
- Stackable accessories
- Includes RTSA-Suite PRO software with daily updates
* Requirement: Version V6 ECO 200XA-6

	V6-100XA-6	V6-150XA-6	V6-200XA-6
Frequency Range (min)	9 kHz
Frequency Range (max)	8 GHz (Basic version 6 GHz)
Real-Time Bandwidth	44 MHz	44 MHz	88 MHz
Sweep speed	500 GHz /s	500 GHz /s	500 / 3000 GHz/s
Signal Generator	-	44 MHz	-

	SPECTRAN V6 ECO
Real-time bandwidth Rx	Up to 88 (2x44) MHz (via 1x USB)*
Real-time bandwidth Tx	44 MHz (depends on version)
Max. power Rx	+23 dBm
Max. power Tx	+20 dBm
DANL (internal pre-amp on)	Typ. -170 dBm/Hz
Amplitude accuracy (typ.)	Typ. +/- 0.5 dB (compensated by FIR filter)
USB streaming connection	1x USB 3.1 or USB 3.2 PD
USB bandwidth	Up to 784 MBytes/s sustained throughput to PC (dual USB 3.0)
Frequency reference accuracy	0.5 ppm (5 ppb via OCXO option) With GPS Disciplined Time Base: 5 ppb (optional 200 ppt)
RBW (resolution bandwidth)	62 mHz to 200 MHz
Measurement units	Over 20 (e.g. dBm, dBμV, V/m, A/m, W/m², dBμV/m, W/cm²)
Detector	Min, Max, AVG, Peak, QPeak
Attenuator range	50 dB / 70 dB (0.5 dB steps)
Traces	Over 20 (e.g. ACT, AVG, MAX, MIN, QPEAK)
Measurement modes	True IQ or Power/Frequency data
Trigger	Cursor, Measurement, Density
ADC	Dual 2GSPS 16 Bit
DAC	2GSPS 14-Bit (16-Bit via oversampling)
GPS	GPS/QZSS, GLONASS, BeiDou and Galileo (concurrent reception)
GPS synchronisation	+/- 10ns timestamping in each data packet
External Frequency Reference Input	typ. 10MHz, 3.5VRMS into 50 Ohm (SMB-connector)
FPGA	XC7A200T-2
DSP processing	930 GMACs
SDRAM	2 GB
RF connectors	SMA (Rx,Tx), SMB (Trigger, Refclock, GPS, PPM). All 50 Ohms.
Temperature range (operation)	0 °C to +50 °C (extended -40 to +75 °C)
Dimensions	210 x 115 x 30 mm
Weight	850 g
Power	USB 3.2 Gen 1 Type-C PD 3.0
Power consumption	Typical 10 W
Country of origin	Germany
Recommended calibration interval	2 years
