DV Power > 變壓器繞組電阻測試|分接頭切換器分析設備系列

繞組歐姆計

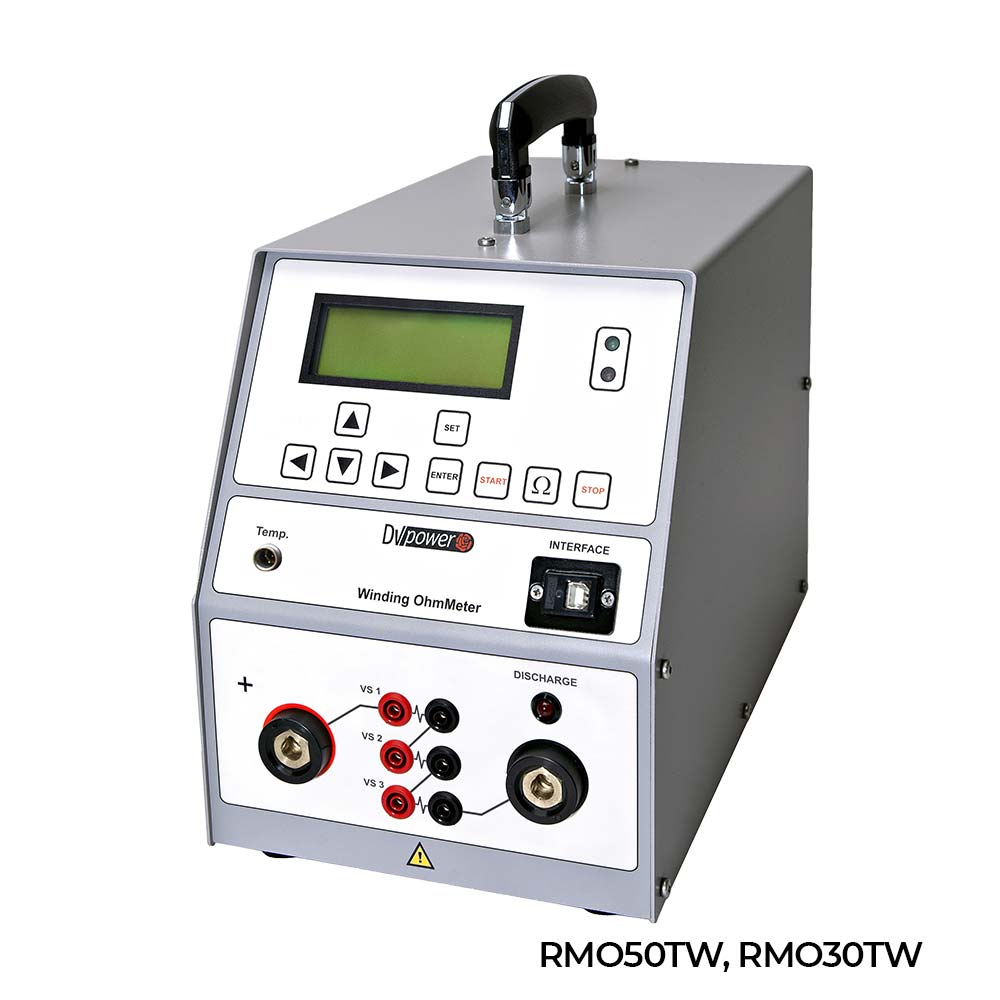

Winding Ohmmeter 型號：RMO-TW Series|RMO 10TW|RMO 20TW|RMO 30TW|RMO 50TW

輕量；3個繞組電阻測量通道；1個溫度測量通道。
精度0.1%。
有載分接頭切換器的操作驗證。
溫升試驗的自動電阻測量。
快速自動消磁；自動放電電路。
典型應用領域是高壓變電所與工業環境，專用於測量變壓器繞組電阻及旋轉機械電阻等。

加入洽詢

產品特點產品規格 Features Specifications

- 3個繞組電阻測量通道。
- 1個溫度測量通道。
- 精度0.1%。
- 輕量。
- 有載分接頭切換器的操作驗證。
- 溫升試驗的自動電阻測量。
- 快速自動消磁。
- 自動放電電路。
- 變壓器繞組電阻、旋轉機械電阻測量。
- 4種機型：RMO10TW、RMO20TW、RMO30TW、RMO50TW。
- 應用：

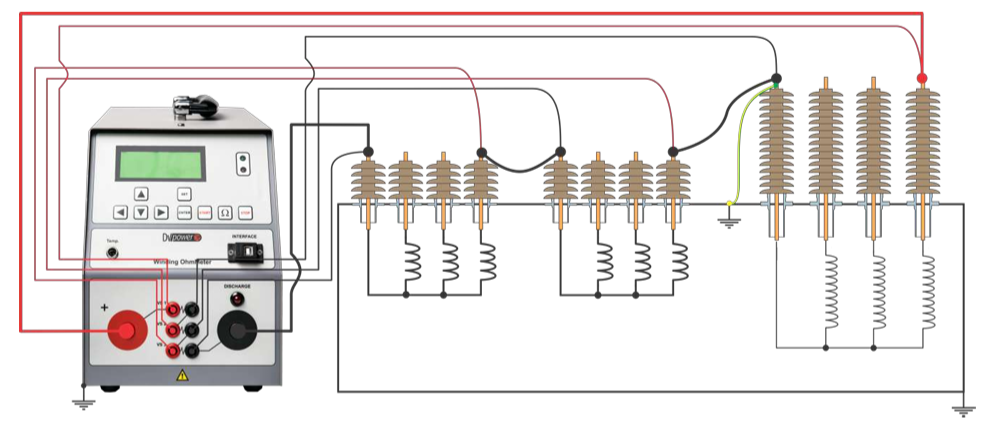

  - 3通道繞組電阻測量，可同時進行單相最多3個繞組的繞組電阻測量。
  - 可在單相偵測有載分接頭切換器操作中斷的問題。
  - 溫升試驗，可得到冷卻過程中的熱點溫度及電阻圖形。
- 系統介紹：
  - 繞組歐姆計RMO-TW系列的設計，專用於執行電感性設備的繞組電阻測量。
  - 採取最尖端技術，使用當今最先進的開關模式技術、輕量、精度0.1%、測試電流最高可達50A。
  - 可產生真正DC無漣波電流，進行自動調節的測量及具備自動放電電路。
  - 可執行簡單、快速、可靠的變壓器有載分接頭切換器驗證。可測量有載分接頭切換器每個分接頭位置的繞組電阻，而不用在測試之間放電，並可藉由這些測量，偵測出有載分接頭切換器的切換問題，例如中斷，並將結果顯示於背光LCD顯示幕。
- DV-Win軟體：
  - 可從電腦控制、觀察測試過程及儲存與分析測試結果。
  - 提供可選擇為Excel工作表、PDF、Word或ASCII格式的測試報告。
  - 可透過分析代表分接頭切換器轉換過程中的動態電阻值的圖形，而提供有載分接頭切換器的狀態評估。
  - 可測量及計算有載分接頭切換器每個分接頭切換操作的轉換時間、漣波及繞組電阻。
  - 也可執行溫升試驗必要的計算。
  - 標準配備USB介面，可選購RS232介面。
- 繞組電阻測量：
  - 測試電流：
    - RMO10TW ：5mA～10A DC。
    - RMO20TW ：5mA～20A DC。
    - RMO30TW ：5mA～30A DC。
    - RMO50TW ：5mA～50A DC。
  - 輸出電壓：最高達55V DC。
  - 測量範圍：0.1μΩ～10kΩ。
  - 典型精度：
    - 範圍0.1μΩ～1.999kΩ：±（0.1% rdg + 0.1% F.S.）。
    - 範圍2kΩ～10kΩ：±（0.2% rdg + 0.1% F.S.）。
- 解析度：
  - 0.1μΩ～999.9μΩ：0.1μΩ。
  - 1.000mΩ～9.999mΩ：1μΩ。
  - 10.00mΩ～99.99mΩ：10μΩ。
  - 100.0mΩ～999.9mΩ：0.1mΩ。
  - 1.000Ω～9.999Ω：1mΩ。
  - 10.00Ω～99.99Ω：10mΩ。
  - 100.0Ω～999.9Ω：0.1Ω。
  - 1.000kΩ～9.999kΩ：1Ω。
- 資料儲存：1000個內部儲存位置。
- 印表機（選購）：
  - 感熱式印表機。
  - 紙張寬度：80mm。
- 有載分接頭切換器動態電阻測量：
  - 取樣率：4ms。
  - 自動開路偵測及警示。
  - 轉換電流漣波測量。
  - 轉換時間測量（使用DV-Win軟體）。
  - 不同轉換切換的時間測量（使用DV-Win圖形分析工具）。
- 電腦介面：
  - USB。
  - 選購：RS232。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- Three resistance measurement channels
- One temperature measurement channel
- Accuracy 0,1 %
- Lightweight
- On-load tap changer verification
- Automatic resistance measurement for the Heat Run test
- Rapid automatic demagnetization
- Automatic discharge circuit
- Resistance measurement of transformers, rotary machines
- Four models: RMO10TW, RMO20TW, RMO30TW, RMO50TW
- Application:
  - Three-channel winding resistance measurement, which enables simultaneous winding resistance measurement of up to three windings on a single phase
  - Detection of interruptions during the operation of on-load tap changers (OLTC), performed on a single phase
- System Overview:
  - Heat Run test, which enables obtaining the Hot Spot temperature along with resistance graph during the cooling process
  - The Winding Ohmmeter of the RMO-TW series is designed for winding resistance measurement of inductive objects.
  - The RMO-TW instrument is based on the state of the art technology, using the most advanced switch mode technology available today. The RMO-TW instrument is accurate (0,1%), powerful (up to 50 A) and lightweight.
  - It generates a true DC ripple free current with automatically regulated measurement and discharging circuit.
  - RMO-TW instrument can perform a simple, quick and reliable transformer on-load tap changer verification.
  - This instrument enables measurements of a winding resistance in every tap position of an on-load tap changer without discharging between the tests. Problems with switching of the OLTC, such as interruption, can be detected with these measurements. The results are displayed on a backlit LCD display.
- DV-Win software:
  - The DV-Win software enables control and observation of the test process, as well as saving and analyzing the results on a PC.
  - It provides a test report, arranged in a selectable form as an Excel spreadsheet, PDF, Word, or ASCII format.
  - The software provides an OLTC (tap changer) condition assessment through analysis of the graphs representing dynamic resistance values during the tap changer transitions.
  - Additionally, the DV-Win measures and calculates the OLTC transition time, the ripple and the winding resistance for each tap changing operation.
  - The software can also perform the calculations necessary for the “Heat Run” test.
  - The standard interface is USB. RS232 is optional.
- Winding Resistance Measurement:
  - Test currents:
    - 5 mA – 10 A DC for RMO10TW
    - 5 mA – 20 A DC for RMO20TW
    - 5 mA – 30 A DC for RMO30TW
    - 5 mA – 50 A DC for RMO50TW
  - Output voltage: up to 55 V DC
  - Measurement range: 0,1 μΩ - 10 kΩ
  - Typical accuracy:
    - ±(0,1% rdg + 0,1% F.S.) for 0,1 μΩ-1,999 kΩ range
    - ±(0,2% rdg + 0,1% F.S.) for 2 kΩ - 10 kΩ range
- Resolution:
  - 0,1 μΩ – 999,9 μΩ: 0,1 μΩ
  - 1,000 mΩ – 9,999 mΩ: 1 μΩ
  - 10,00 mΩ – 99,99 mΩ: 10 μΩ
  - 100,0 mΩ – 999,9 mΩ: 0,1 mΩ
  - 1,000 Ω – 9,999 Ω: 1 mΩ
  - 10,00 Ω - 99,99 Ω: 10 mΩ
  - 100,0 Ω – 999,9 Ω: 0,1 Ω
  - 1,000 kΩ – 9,999 kΩ: 1 Ω
- Data Storage: 1 000 internal memory positions
- Printer (optional):
  - Thermal printer
  - Paper width 80 mm
- OLTC Dynamic Resistance Measurement:
  - Sampling rate: 4 ms
  - Automatic open circuit detection and warning
  - Transition current ripple measurement
  - Transition time measurement using DV-Win software
  - Timing measurement of different transition changes using DV-Win graph analysis tool
- Computer Interface:
  - USB
  - Optional: RS232
- Please feel free to contact for detailed specifications, accessories, software and options.
