DV Power > 變壓器繞組電阻測試|分接頭切換器分析設備系列

分接頭切換器分析儀|繞組歐姆計

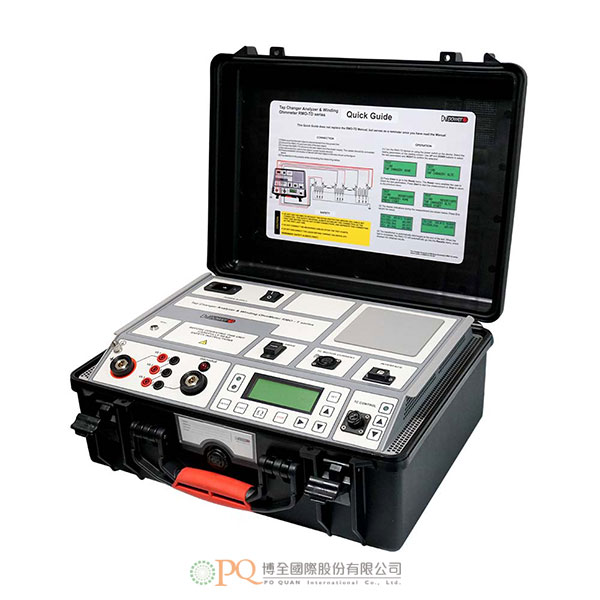

Tap Changer Analyzer & Winding Ohmmeter 型號：RMO-TD Series|RMO 25TD|RMO 40TD|RMO 60TD

測試電流5mA～60A DC（依機型而定）。
有載分接頭切換器的動態電阻測量。
3個電阻測量通道；1個溫度測量通道。
自動電阻測量；溫升試驗；快速自動消磁。
分接頭切換器馬達電流監測通道。
自動放電電路。
內建分接頭切換器控制裝置。

加入洽詢

產品特點產品規格 Features

- 測試電流5mA～60A DC（依機型而定）。
- 有載分接頭切換器的動態電阻測量。
- 3個電阻測量通道。
- 1個溫度測量通道。
- 自動電阻測量。
- 溫升試驗。
- 快速自動消磁。
- 分接頭切換器馬達電流監測通道。
- 自動放電電路。
- 內建分接頭切換器控制裝置。
- 提供3種機型：RMO25TD、RMO40TD、RMO60TD。
- 應用：
  - 3通道繞組電阻測量，可同時進行單相最多3個繞組的繞組電阻測量。
  - 可在單相執行有載分接頭切換器的動態電阻測量（DVtest）。
  - 可使用專屬通道，測量有載分接頭切換器馬達電流。
  - 溫升試驗，可得到冷卻過程中的熱點溫度及電阻圖形。
  - 單相自動變壓器去磁。
- 系統介紹：
  - RMO-TD系列的設計，專用於電感性設備的繞組電阻測量及分接頭切換器的操作分析。
  - 輕量、精度0.1%、測試電流最高60A。
  - 可產生真正DC無漣波電流，進行自動調節的測量及具備自動放電電路。
  - 可執行簡單、快速、可靠的變壓器有載分接頭切換器狀態評估。
  - 可測量在分接頭切換過程中每個分接頭位置的繞組電阻、電流漣波值（在分接頭切換中的電流下降百分比）及轉換時間，並經由這些測量，偵測出與連接、接點及選擇器/切換器開關操作（分接頭切換中斷）有關的問題。
- DV-Win軟體：
  - 可在電腦控制、觀察測試過程及儲存、分析測試結果。
  - 可提供Excel工作表、PDF、Word或ASCII格式測試報告。
  - 可透過分析代表分接頭切換器轉換過程中的動態電阻值的圖形，而提供有載分接頭切換器的狀態評估。
  - 可測量及計算有載分接頭切換器每個分接頭切換操作的轉換時間、漣波及繞組電阻。
  - 可記錄分接頭切換器馬達電流，用於檢測馬達與機械問題。
  - 也可執行溫升試驗必要的計算。
- 繞組電阻測量：
  - 測試電流：
    - RMO25TD：5mA～25A DC。
    - RMO40TD：5mA～40A DC。
    - RMO60TD：5mA～60A DC。
  - 輸出電壓：最高55V DC。
  - 測量範圍：0.1μΩ～10kΩ。
  - 典型精度：
    - 範圍0.1μΩ～1.999kΩ：±（0.1% rdg + 0.1% F.S.）。
    - 範圍2kΩ～10kΩ：±（0.2% rdg + 0.1% F.S.）。
- 解析度：
  - 0.1μΩ～999.9μΩ：0.1μΩ。
  - 1.000mΩ～9.999mΩ：1μΩ。
  - 10.00mΩ～99.99mΩ：10μΩ。
  - 100.0mΩ～999.9mΩ：0.1mΩ。
  - 1.000Ω～9.999Ω：1mΩ。
  - 10.00Ω～99.99Ω：10mΩ。
  - 100.0Ω～999.9Ω：0,1Ω。
  - 1.000kΩ～9.999kΩ：1Ω。
- 資料儲存：
  - 1000個內部儲存位置。
  - USB隨身碟功能，可儲存大量的測量資料。
- 印表機（選購）：
  - 感熱式印表機。
  - 紙張寬度80mm。
- 有載分接頭切換器動態電阻測量：
  - 取樣率：0.1ms。
  - 自動開路偵測及警示。
  - 轉換電流漣波測量。
  - 轉換時間測量（使用DV-Win軟體）。
  - 不同轉換切換的時間測量（使用DV-Win圖形分析工具）。
- AC電流測量通道：
  - 解析度：0.1ms。
  - 振幅解析度：16位元。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- Test currents 5 mA – 60 A DC (depends on model)
- On-load tap changer dynamic resistance measurement
- Three resistance measurement channels
- One temperature measurement channel
- Automatic resistance measurement
- Heat Run test
- Rapid automatic demagnetization
- Tap changer motor current monitoring channel
- Automatic discharge circuit
- Built-in tap changer control unit
- Three models: RMO25TD, RMO40TD, RMO60TD
- Application:

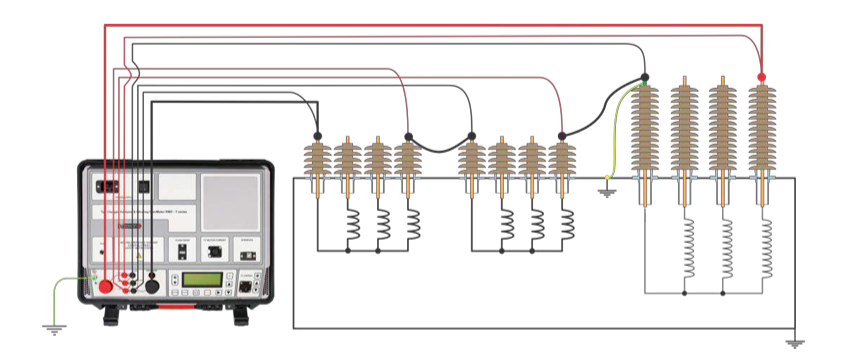

  - Three-channel winding resistance measurement, which enables simultaneous winding resistance measurement of up to three windings on a single phase
  - Dynamic resistance measurement (DVtest) of on-load tap changers, performed on a single phase
  - A measurement of on-load tap changer motor current by using a dedicated channel
  - Heat Run test, which enables obtaining the Hot Spot temperature along with resistance graph during the cooling process
  - A single-phase automatic transformer demagnetization
- System Overview:
  - The Tap Changer Analyzer & Winding Ohmmeter of the RMO-TD series is designed for winding resistance measurement of inductive objects, and for a tap changer analysis.
  - The RMO-TD series is accurate (0,1_%), powerful (up to 60 A) and lightweight.
  - It generates a true DC ripple free current with automatically regulated measurement and discharging circuit.
  - RMO-TD series can perform a simple, quick and reliable transformer on-load tap changer condition assessment.
  - This series enables measurements of a winding resistance in every tap position, current ripple values (percentage of a current drop during a tap change) and transition times during the tap changes. Problems with a connection, contacts, and selector/diverter switch operation (tap change with interruption) can be detected with these measurements.
- DV-Win software:
  - The DV-Win software enables control and observation of the test process, as well as saving and analyzing the results on a PC.
  - It provides a test report, arranged in a selectable form as an Excel spreadsheet, PDF, Word, or ASCII format.
  - The software provides an OLTC (tap changer) condition assessment through analysis of the graphs representing dynamic resistance values during the tap changer transitions.
  - Additionally, the DV-Win measures and calculates the OLTC transition time, the ripple and the winding resistance for each tap changing operation.
  - It also enables the recording of tap changer motor current, which is used for detecting motor and mechanical problems.
  - The software can also perform the calculations necessary for the “Heat Run” test.
