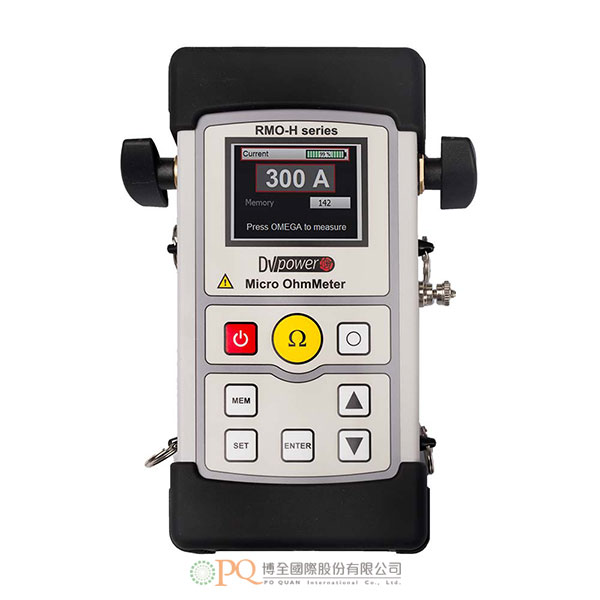

手持式微歐姆計

• 手持式、輕巧，僅重0.95kg。
• 強大 - 可產生測試電流達300A DC。
• 自動的測試電流斜變 - 斜升及斜降。
• 使用高容量Li-Po電池操作。
• 測量範圍0.1μΩ～2,000mΩ。
• 典型精度 ± (0.1 % rdg + 0.1 % FS)。
• 兩端接地的測量。
• 提供2種機型：RMO-H2，測試電流達220A DC；RMO-H3，測試電流達300A DC。
• 系統介紹：
  • DV Power RMO-H系列採用當今最先進的電池及開關模式技術，為手持式及使用電池電源操作的微歐姆計。
  • 使用高容量鋰聚合物電池（Li-Po），能產生真正DC無漣波電流達300A。
  • 測試電流可由使用者選擇，並以自動調節的測試斜變模式產生 - 在一個測試中的測量前，RMO-H系列是以增加的電流斜升，測量後，則是以減少的電流斜降，這可明顯減少磁性暫態。
  • 可於內部儲存最多1,000個測量結果，測量結果儲存在微型SD記憶卡中，全部的測量結果均有日期及時間標記。
  • 可使用標準配備的DV-Win軟體下載測試結果、創建及匯出不同格式的測試報告。
  • 可透過藍芽連線與個人電腦進行通訊連接。
  • 具有過熱及過電流保護。
• 應用：典型的應用是測量以下非電感性待測設備的電阻：
  • 低壓、中壓、高壓斷路器。
  • 中壓、高壓隔離開關。
  • 大電流匯流排接頭。
  • 導線接頭。
  • 焊接接頭。

◎ 測試連接範例圖示：
1：較短的測試導線（圖中標示為紅色的電流與電壓感測纜線）。
2：較長的測試導線（圖中標示為黑色的電流與電壓感測纜線）。
3：接地纜線。
4：接地纜線（用於兩端接地的測試）。

• 軟體（標準配備）：為適用於Windows作業系統的應用軟體工具，可使RMO-H系列與個人電腦之間透過藍芽連線進行雙向通訊，主要功能包括：
  • 下載測試結果到個人電腦。
  • 分析測試結果。
  • 儲存不同格式的測試結果。
  • 測試報告。

• 電池：
  • 類型：1顆5600 mAh 鋰聚合物電池（使用者可更換）。
  • 電壓：3.7 V。
  • 充電時間：2小時。
• AC轉接器：
  • 輸入電壓：90～264V AC，50/60 Hz。
  • 輸出電壓12V DC。
  • 輸出電流3A。
• 輸出：
  • 測試電流：
    • RMO-H2：最高達220A DC（穩壓）。
    • RMO-H3：最高達300A DC（穩壓）。
  • 最大輸出電壓（無載）：4.1V DC。
• 測量：
  • 電阻範圍：0～2000 mΩ。
  • 解析度：
    • 0.1 – 999.9 μΩ：0.1 μΩ。
    • 1.000 – 9.999 mΩ：0.001 mΩ。
    • 10.00 – 99.99 mΩ：0.01 mΩ。
    • 100.0 – 999.9 mΩ：0.1 mΩ。
    • 1000 – 2000 mΩ：1 mΩ。
  • 典型精度：±（0.1 % rdg + 0.1 % FS）。
• CE標誌：
  • EMC 2004/108/EC。
  • LVD 2006/95/EC。
• 儲存：
  • 內部：2GB SD記憶卡。
  • RMO-H可儲存最多1000個測量結果。
• 介面：
  • 藍芽：儀器與個人電腦連線。
• 實時時鐘：
  • 精密度：±5秒/月。
  • 日曆：100年（有閏年偵測）。
  • 保留時間：10年以上（拿掉電池）。
• 環境保護（IP防護等級）：
  • 儀器：IP54。
  • 儀器在塑膠盒內：IP67（關閉蓋子）。
• 適用標準：
  • 安裝/過電壓：第二類。
  • 污染：等級2。
  • 安全性：指令2014/35/EU（CE合格）。
  • EN61010-1標準。
  • EMC：指令2014/30/EU（CE合格）。
  • EN 61326-1:2006標準。
  • CAN/CSA-C22.2 No. 61010-1，第2版。
• 詳細規格、配件、軟體及選購，歡迎洽詢。

• Handheld – only 0,95 kg / 2.1 lbs
• Powerful – regulated current up to 300 A DC
• Automatic test current ramp
• Operated by high-capacity battery
• Measuring range 0,1 μΩ – 2000 mΩ
• Typical accuracy ± (0,1 % rdg + 0,1 % FS)
• Both Sides Grounded Measurement
• RMO-H series contain two models: RMO-H2 (test current up to 220 A DC), RMO-H3 (test current up to 300 A DC)
• System Overview:
  • RMO-H is a handheld, battery operated Micro Ohmmeter based on a state of the art technology, using the most advanced battery and switch mode technique available today.
  • The high-capacity Li-Po battery enables generating a true DC ripple-free current up to 300 A. The test current is user selectable and generated in an automatic regulated test ramp.
  • During a test the RMO-H ramps with increasing current before measuring and decreasing current after the measurement. This significantly decreases magnetic transients.
  • The RMO-H instrument can store internally up to 1000 measurements. The results are saved on the micro SD card. All measurements are time and date stamped.
  • DV-Win software enables download of the results, creating and exporting test reports in different formats. Communication between the RMO-H and a PC is through a Bluetooth connection.
  • The set is equipped with the thermal and overcurrent protection.
• Application：
  • Typical application is measuring a resistance of non-inductive test objects:
    • High, middle and low voltage circuit breakers
    • High and middle voltage disconnecting switches
    • High-current bus bar joints
    • Cable splices
    • Welding joints
• DV-Win software (*included in the purchase price): DV-Win Software for the RMO-H device is an application set of tools based on the Windows operating system. It enables the two-way communication between the RMO-H device and a standard PC over the Bluetooth connection. The main features of the software are:
  • Download of the test results to a PC
  • Analysis of the test results
  • Saving the test results in different formats
  • Test reports

• Battery:
  • Type 1 Cell – 5600 mAh Li-Po (User replaceable)
  • Voltage 3,7 V
  • Recharge time 2 hours
• AC Adapter:
  • Input voltage 90 – 264 V AC, 50/60 Hz
  • Output voltage 12 V DC
  • Output current 3 A
• Output data:
  • Test current:
    • RMO-H2: up to 220 A DC (regulated)
    • RMO-H3: up to 300 A DC (regulated)
  • Max. output voltage (no load): 4,1 V DC
• Measurement:
  • Resistance range 0 – 2000 mΩ
  • Resolution:
    • 0,1 – 999,9 μΩ 0,1 μΩ
    • 1,000 – 9,999 mΩ 0,001 mΩ
    • 10,00 – 99,99 mΩ 0,01 mΩ
    • 100,0 – 999,9 mΩ 0,1 mΩ
    • 1000 – 2000 mΩ 1 mΩ
  • Typical accuracy: ± (0,1 % rdg + 0,1 % FS)
• CE – marking:
  • EMC 2004/108/EC
  • LVD 2006/95/EC
• Memory:
  • Internal: 2 GB SD Card
  • RMO-H can store up to 1000 measurements
• Interface:
  • Bluetooth: Device to PC connection
• Real time clock
  • Precision: ±5 seconds per month
  • Calendar: 100 year with a leap year detection
  • Time retention: 10+ years (battery removed)
• Environmental protection (IP rating)
  • Device: IP54
  • Device in plastic case: IP67 (closed lid)
• Applicable Standards:
  • Installation/overvoltage: category II
  • Pollution: degree 2
  • Safety: Directive 2014/35/EU (CE conform)
  • Standard EN61010-1
  • EMC: Directive 2014/30/EU (CE conform)
  • Standard EN 61326-1:2006
  • CAN/CSA-C22.2 No. 61010-1, 2nd edition
• Please feel free to contact for detailed specifications, accessories, software and options.
