DV Power > 斷路器測試設備系列

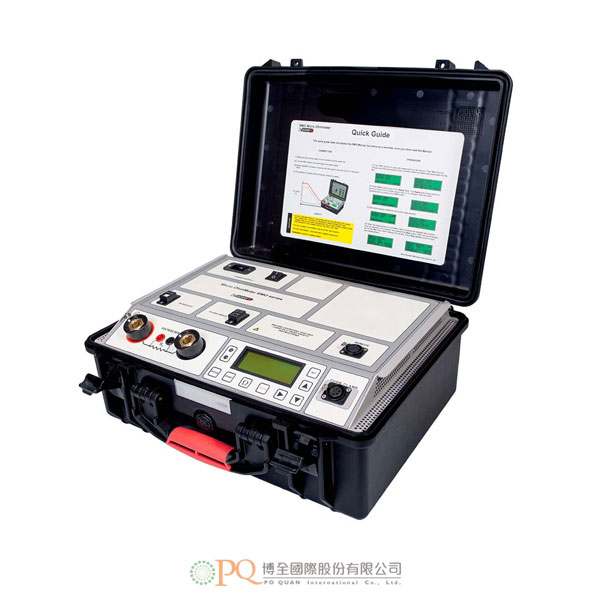

微歐姆計

可產生測試電流達800A DC。
測量範圍0.1μΩ～*999.9mΩ（RMO800G：*499.9mΩ）。
解析度0.1μΩ。
典型精度±（0.1% rdg. + 0.1% FS）。
遠控裝置（選購）及兩端接地裝置（選購）。
4種獨立測試模式：單次、連續、兩端接地及動態電阻測量模式。
防護等級：IP67（關閉上蓋）。

加入洽詢

產品特點產品規格 Features Specifications

- 輕量，僅重8～11.5kg（依機型而定）。
- 強大 - 可產生測試電流達800A DC。
- 測量範圍0.1μΩ～*999.9mΩ（RMO800G：*499.9mΩ）。
- 解析度0.1μΩ。
- 典型精度±（0.1% rdg. + 0.1% FS）。
- 遠控裝置（選購）。
- 兩端接地裝置（選購）。
- 4種獨立測試模式：單次、連續、兩端接地及動態電阻測量模式。
- 防護等級：IP67（關閉上蓋）。
- 提供7種機型RMO100G、RMO200G、RMO300G、RMO400G、RMO500A、RMO600G及RMO800G，主要差異在於可產生的最大測試電流。
- 應用：典型的應用是測量以下非電感性待測設備的電阻：
  - 高、中、低壓斷路器（瓷柱式斷路器及落地罐式斷路器）。
  - 高、中、低壓隔離開關。
  - 氣體絶緣開關設備。
  - 大電流匯流排接頭。
  - 導線接頭。
  - 焊接接頭。
  - 保險絲。
- 系統介紹：
  - RMO-G系列微歐姆計能以自動調節的測試斜變模式，產生真正DC無漣波電流 - 在測試中的測量前，RMO-G是以增加的電流斜升，測量後，是以減少的電流斜降，這可明顯減少磁性暫態。
  - 最多可在內部儲存500個測量值，所有測量結果均有時間及日期標記。
  - 使用DV-Win軟體，可從電腦執行測試，並且直接在電腦得到測試結果。
  - 在RMO-G與電腦之間的通訊，是透過USB（標配）或RS232導線（選購）進行，也可選購藍芽通訊介面。
  - 使用DV-Win軟體，測試結果可以安排為Excel工作表，之後，可以圖表形式顯示及列印成報告。
  - 具有過熱及過電流保護，並具有獨家高效率的軟硬體過濾技術，可消除在高壓電場中的靜電及電磁干擾。
- DV-Win軟體（標準配備）特點：
  - 完全控制測試器。
  - 提供幾種不同格式的測試報告。
  - 提供幾種測試結果搜尋過濾條件，以便將結果下載到電腦。
  - 測試計劃。
  - 用於連續測試模式的取樣時間功能。
  - 詳細的輔助說明選單。
- 主電源：
  - 連接符合IEC/EN60320-1/C320標準。
  - 主電源：90～264V AC，50/60Hz。
  - 功耗：
    - RMO100G：1190VA @230VAC；1130VA@115VAC。
    - RMO200G：1815VA@230VAC；1810VA@115VAC。
    - RMO300G：2400VA@230VAC；2115VA@115VAC。
    - RMO400G：3570VA@230VAC；2710VA@115VAC。
    - RMO500G：3970VA@230VAC；3920VA@115VAC。
    - RMO600G：4720VA@230VAC；4145VA@115VAC。
    - RMO800G：5010VA@230VAC；3510VA@115VAC。
  - 保險絲：
    - RMO100G及RMO200G：F型，12A/230V。
    - RMO300G及RMO400G：F型，15A/230V。
    - RMO500G及RMO600G：F型，20A/250V。
    - RMO800G：F型，20A/250V。
- 輸出資料：
  - 測試電流範圍與負載間隔（機型/測試電流/測試持續時間）：
    - RMO100G：100A，30 min。
    - RMO200G：200A，150s。
    - RMO300G：300A，60s。
    - RMO400G：400A，60s@300A
    - RMO500G：500A，30s。
    - RMO600G：600A，20s。
    - RMO800G：800A，*5s。
  - 在最大電流的全載電壓：
    - RMO100G：7.15V@230VAC；6.80V@115VAC。
    - RMO200G：6.80V@230VAC；5.90V@115VAC。
    - RMO300G：6.00V@230VAC；4.80V@115VAC。
    - RMO400G：6.70V@230VAC；4.40V@115VAC。
    - RMO500G：5.95V@230VAC；5.10V@115VAC。
    - RMO600G：5.90V@230VAC；3.80V@115VAC。
    - RMO800G：4.70V@230VAC；2.85V@115VAC。
- 測量：
  - 電阻範圍：
    - RMO100 - RMO600G：0.1μΩ～999.9mΩ（*可擴展到6Ω)。
    - RMO800G：0.1μΩ～499.9mΩ。
  - 解析度：
    - 0.1μΩ～999.9μΩ：0.1μΩ。
    - 1.000mΩ～9.999mΩ：1μΩ。
    - 10.00mΩ～99.99mΩ：10μΩ。
    - 100.0mΩ～999.9mΩ：0.1mΩ。
    - *1.000Ω～6.000Ω：1mΩ。
  - 典型精度：±（0.1 % rdg + 0.1 % FS）。
- 顯示幕：
  - 背光LCD，20個字符x4行，明亮的日光下可讀。
- 介面：
  - 標準配備：USB埠。
  - 選購：RS232（連接外部電腦）。
  - 選購：藍芽通訊介面。
- 感熱式印表機（選購）：紙張寬度80mm。
- 符合標準：
  - 安裝/過電壓類別：II。
  - 污染等級：2。
  - 安全性：指令2014/35/EU（CE合格），Class I儀器，IEC EN61010-1。
  - EMC：指令2014/30/EU（CE合格），EN 61326-1，CAN/CSA-C22.2 No. 61010-1第2版（含修訂1）。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- Lightweight – from 8 to 11,5 kgs
- Powerful – up to 800 A DC
- Measuring range: 0,1 μΩ – *999,9 mΩ (*499,9 mΩ for RMO800G)
- Resolution: 0,1 μΩ
- Typical accuracy: ± (0,1 % rdg + 0,1 % FS)
- Remote Control Unit (optional)
- Both Sides Grounded Unit (optional)
- SINGLE / CONTIN / BSG / DTRtest modes
- RMO-G series of Micro Ohmmeters (hereafter referred to as “RMO-G”) contain 7 models: RMO100G, RMO200G, RMO300G, RMO400G, RMO500G, RMO600G and RMO800G.The main difference between these models is the maximum test current that can be generated
- Ingress protection rating: IP67*with closed lid
- Application：Typical application is measuring resistance of non-inductive test objects:
  - High, middle and low voltage circuit breakers (live and dead tank)
  - High, middle and low voltage disconnecting switches
  - Gas Isolated Switchgears (GIS)
  - High-current bus bar joints
  - Cable splices
  - Welding joints
  - Fuses
- System Overview:
  - RMO-G generates a true DC ripple-free current with automatically regulated test ramps. During a test the RMO-G ramps with increasing current before measuring and decreasing current after the measurement. This eliminates magnetic transients.
  - The RMO-G instrument can store internally up to 500 measurements. All measurements are time and date stamped.
  - Using the DV-Win software a test can be performed from a user’s PC, and the results can be obtained directly on the PC.
  - Communication between the RMO-G and a PC is through an USB (as standard) or an RS232 cable (as an option). Bluetooth communication interface is also available as an option.
  - Using the DV-Win the result can be arranged as an Excel spread-sheet which can be later shown as a diagram and printed for a report.
  - The set is equipped with a thermal and an overcurrent protection. The RMO-G has a very high ability to cancel electrostatic and electro-magnetic interference in HV electric fields. It is achieved by very efficient filtration. The filtration is made utilizing a proprietary hardware and software.
- DV-Win Software (*included in the purchase price):
  - Full control of the device in test
  - Test raports available in several formats
  - Several filters for results download to a PC
  - Test plans
  - Sampling time feature for CONTIN mode
  - Detailed Help menu
- Mains power supply
  - Connection according to IEC/EN60320-1; C320
  - Mains supply: 90 V – 264 V AC
  - Frequency: 50 / 60 Hz
  - Power consumption:
    - RMO100G: 1190 VA@ 230 V AC; 1130 VA@115 V AC
    - RMO200G: 1815 VA@ 230 V AC; 1810 VA@115 V AC
    - RMO300G: 2400 VA@ 230 V AC; 2115 VA@115 V AC
    - RMO400G: 3570 VA@ 230 V AC; 2710 VA@115 V AC
    - RMO500G: 3970 VA@ 230 V AC; 3920 VA@115 V AC
    - RMO600G: 4720 VA@ 230 V AC; 4145 VA@115 V AC
    - RMO800G: 5010 VA@ 230V AC; 3510 VA@115 V AC
  - Fuse:
    - RMO100G & RMO200G: F type, 12A/230V
    - RMO300G & RMO400G: F type, 15A/230V
    - RMO500G & RMO600G: F type, 20A/250V
    - RMO800G: F type, 20A/250V
- Output data:
  - Test current ranges and load intervals (Model/Test Current/Test Duration):
    - RMO100G: 100A, 30min
    - RMO200G: 200A, 150s
    - RMO300G: 300A, 60s
    - RMO400G: 400A, 60s@300A
    - RMO500G: 500A, 30s
    - RMO600G: 600A, 20s
    - RMO800G: 800A, *5s
  - Full Load Voltages at maximum current:
    - RMO100G: 7.15V@ 230 V AC; 6.80V@ 115 V AC
    - RMO200G: 6.80V@ 230 V AC; 5.90V@ 115 V AC
    - RMO300G: 6.00V@ 230 V AC; 4.80V@ 115 V AC
    - RMO400G: 6.70V@ 230 V AC; 4.40V@ 115 V AC
    - RMO500G: 5.95V@ 230 V AC; 5.10V@ 115 V AC
    - RMO600G: 5.90V@ 230 V AC; 3.80V@ 115 V AC
    - RMO800G: 4.70V@ 230 V AC; 2.85V@ 115 V AC
- Measurement:
  - Resistance range:
    - RMO100-RMO600G: 0,1 μΩ – 999,9 mΩ* (*expandable up to 6 Ω)
    - RMO800G: 0,1 μΩ – 499,9 mΩ
  - Resolution:
    - 0,1 μΩ - 999,9 μΩ: 0,1 μΩ
    - 1,000 mΩ - 9,999 mΩ: 1 μΩ
    - 10,00 mΩ - 99,99 mΩ: 10 μΩ
    - 100,0 mΩ - 999,9 mΩ: 0,1 mΩ
    - *1,000 Ω – 6,000 Ω: 1 mΩ
  - Typical accuracy ± (0,1 % rdg + 0,1 % FS)
- Display:
  - LCD screen 20 characters by 4 lines;
  - LCD display with backlight, visible in bright sunlight.
- Interface:
  - RMO-G is equipped with an USB port
  - optional: RS232 (connection to an external computer)
  - optional: Bluetooth communication interface
- Printer (optional):
  - Thermal printer
  - Paper width 80 mm / 3.2 in
- Environmental protection: Ingress protection rating: IP67*with closed lid
- Applicable Standards
  - Installation/overvoltage: category II
  - Pollution: degree 2
  - Safety: Directive 2014/35/EU (CE conform), Applicable standards, for a class I instrument: IEC EN 61010-1
  - EMC: Directive 2014/30/EU (CE conform), Applicable standard: EN 61326-1, CAN/CSA-C22.2 No. 61010-1, 2nd edition, including Amendment 1
- Please feel free to contact for detailed specifications, accessories, software and options.
