DV Power > 斷路器測試設備系列

線圈測試器|電源供應器

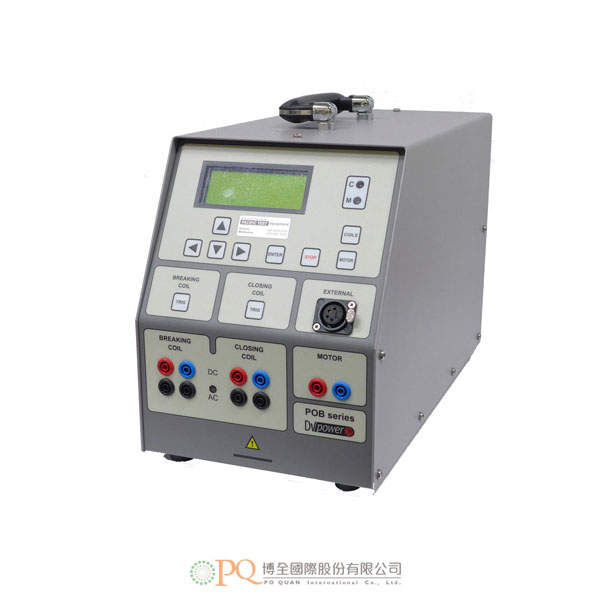

DV Power Coil Tester & Power Supply Unit 型號：POB40 Series|POB40 D|POB40 DL|POB40 AD|POB40 ADL

輕量：僅重10.6 kg；用於斷路器線圈的操作及測試。
可產生最高達40 A DC的湧入電流，能供電給彈簧儲能馬達。
電壓10 V～300 V DC，10 V～250 V AC。
具有輸出保護；全自動操作。
可執行符合標準的斷路器線圈的最小跳脫電壓測試。
可在斷路器分析儀執行測試當中，作為電源供應裝置使用。

加入洽詢

產品特點產品規格 Features Specifications

- 輕量：僅重10.6 kg。
- 用於斷路器線圈的操作及測試。
- 可產生最高達40 A DC的湧入電流，能供電給彈簧儲能馬達。
- 電壓10 V～300 V DC，10 V～250 V AC。
- 輸出保護。
- 全自動操作。
- 可執行符合標準的斷路器線圈的最小跳脫電壓測試。
- 可在不同廠牌斷路器分析儀執行測試當中，作為電源供應裝置使用。
- 系統概要：
  - DV Power POB40系列POB40D、POB40DL、POB40AD、POB40ADL為功能強大且輕巧的電源供應裝置，適於操作及測試斷路器線圈；可產生最高達40A DC的湧入電流，能供電給彈簧儲能馬達。
  - 可提供寬廣的DC（10～300V）及AC（10～250V）電壓輸出範圍（*依機型而定），能供電給斷路器輔助電路。
  - 具有內建的功能，可執行符合IEC 62271-100與ANSI C37.09標準的最小跳脫電壓的自動測試。
  - 可作為一般的電源供應裝置或臨時的電池充電器使用（*可搭配不同廠家的斷路器分析儀使用）。
- 應用：
  - POB系列適用於開關場、電力及工業環境；可於斷路器製造、調試與維護中，應用於以下項目：
    - 操作斷路器。
    - 供電給彈簧儲能馬達。
    - 在使用斷路器分析儀執行測試中，作為電源供應裝置使用。
    - 斷路器線圈的最小跳脫電壓測試。
  - 具有內建的功能，可執行符合標準的最小跳脫電壓的自動測試。
  - 使用斷路器分析儀執行測試及得到其它許多重要的參數，並使用POB40D、POB40DL、POB40AD、POB40ADL作為電源供應裝置（*可搭配不同廠牌的斷路器分析儀使用）。
  - 也可作為一般的電源供應裝置或臨時的電池充電器使用。
- 標準配件：
  - 主電源線。
  - 接地線（PE）。
- 選購配件：
  - 運輸箱。
  - 導線組。
  - 外部觸發導線。
- 主電源：
  - 符合IEC/EN60320-1；UL498，CSA 22.2標準的連接。
  - 電壓90V-264VAC，50/60 Hz，單相。
  - 功耗4000 VA。
- 輸出（*依機型而定）：
  - 線圈輸出DC電壓：10V～300VDC。
  - 線圈輸出AC電壓：10V～250VAC；50/60Hz；真有效值。
  - 馬達輸出DC電壓：10V～250VDC。
  - 輸出電流：最大40A。
- 測量（*依機型而定）：
  - 電壓：10V～300VDC或10V～250VAC。
  - 電流：1A～50A。
  - 精度：±（0.25% rdg + 0.25% FS）。
- 操作環境：
  - 操作溫度：-10℃～+55℃。
  - 存放及運輸：-40℃～+70℃。
  - 濕度：最大相對濕度95%，無凝露。
- 體積/重量：寬x高x深（不含把手）205 mm x 287 mm x 410 mm / 10.6 kg。
- 機身防護等級：IP 43。
- 安全性標準：
  - 低電壓指令：指令2014/35/EU（CE合格）。
  - class I儀器適用標準，污染等級2。
  - 安裝類別II：IEC / EN 61010-1。
- 電磁相容性（EMC）：
  - 指令2014/30/EU（CE合格）。
  - 適用標準：EN 61326-1。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- lightweight – only 10,6 kg / 23.4 lbs
- circuit breaker coil operation
- spring-charging motor supply
- Powerful – up to 40 A
- Voltage 10 V to 300 V DC
- Voltage 10 V to 250 V AC
- Output protection
- Fully automatic operation
- minimum trip voltage test of the circuit breaker’s coils
- as a power supply for tests with breaker analyzers from different vendors
- Overview:
  - Coil Tester & Power Supply POB40D/POB40DL/POB40AD/POB40ADL are powerful, lightweight power supply devices, ideal for operating and testing circuit breakers coils. They are also intended to supply spring-charging motors with the possibility to generate the inrush current of up to 40A DC. For supplying the circuit breaker auxiliary circuits, they provide wide output DC (10 – 300 V) and AC (10 – 250 V) voltage ranges (*depends on the model).
  - POB40D/POB40DL/POB40AD/POB40ADL have built-in capabilities to perform automatic tests of minimum trip-voltage (in accordance to IEC 62271-100 and ANSI C37.09 standards).
  - POB40D/POB40DL/POB40AD/POB40ADL can be used as general power supply devices or temporary battery chargers. Note that they are compatible with the circuit breaker analyzers from different vendors.
- Application:
  - The POB series is used in switchyards, power and industrial environment, in manufacturing, in commissioning and as well in maintenance of the circuit breakers for:
  - operating circuit breakers
  - supplying spring-charging motors
  - power supply at test with breaker analyzers
  - minimum trip voltage-test of the circuit breaker’s coils
  - The POB series has a built-in capability to perform automatic test of minimum trip voltage. The minimum trip voltage test is described in a number of international and national standards such as IEC 62271-100, ANSI C37.09 etc. Performing tests and acquiring of many other important parameters are possible with circuit breaker analyzers.
  - The POB series is then used as a power supply unit. It is compatible with breaker analyzers from different vendors. The POB series can also be used as a general power supply unit or temporary battery charger.
- Included accessories:
  - Mains power cable
  - Ground (PE) cable
- Optional accessories:
  - Transport case
  - Cable set
  - External Trigger cable
- Mains Power Supply:
  - Connection according to IEC/EN60320-1; UL498, CSA 22.2
  - Voltage 90 V – 264 V AC, 50/60 Hz, Single phase
  - Power consumption 4000 VA
- Output data:
  - Coils output DC Voltage 10 V to 300 V DC (varies for different device models)
  - Coils output AC Voltage 10 V to 250 V AC (varies for different device models); 50/60 Hz; true RMS
  - Motor output DC Voltage 10 V to 250 V DC
  - Output current max 40 A (varies for different device models)
- Measurement:
  - Voltage 10 V – 300 V DC or 10 V – 250 V AC
  - Current 1 A – 50 A
  - Accuracy ± (0,25% rdg + 0,25% FS)
- Environment conditions:
  - Operating temperature –10℃- +55℃
  - Storage and transportation –40℃- +70℃
  - Humidity: Maximum relative humidity 95%, non-condensing
- Dimensions and Weight:
  - Dimensions (W x H x D) without handle: 205 mm x 287 mm x 410 mm
  - Weight: 10,60 kg
- Mechanical protection: IP 43
- Safety Standards:
  - Low Voltage Directive:
  - Directive 2014/35/EU (CE conform).
  - Applicable standards, for a class I instrument, pollution degree 2,
  - Installation category II: IEC EN 61010-1
- Electromagnetic Compatibility (EMC):
  - Directive 2014/30/EU (CE conform).
  - Applicable standard: EN 61326-1
- Please feel free to contact for detailed specifications, accessories, software and options.
