SDT > 工業聲學顯像儀
Online4US_PQ

Online4US 線上超音波和振動資產狀況監測器

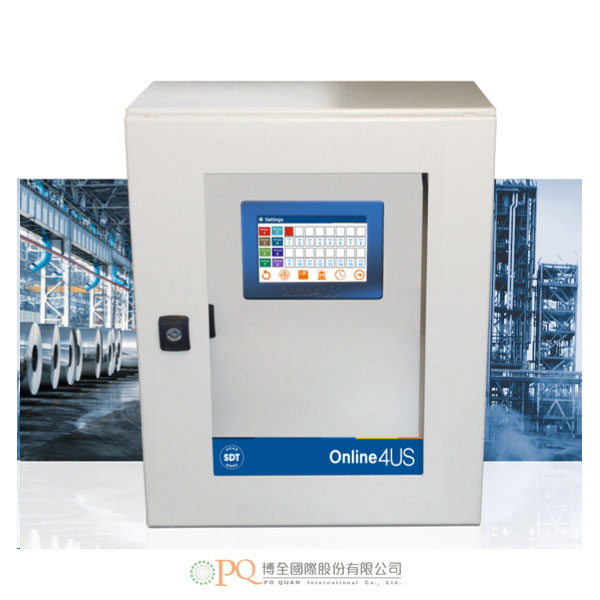

ONLINE ULTRASOUND & VIBRATION ASSET CONDITION MONITORING ASSET CONDITION MONITORING 型號：Online4US

Online4US是一個為您的關鍵設備配置的模組化解決方案。且當您的需求變化時，Online4US 也會隨之改變。添加測量通道、輸入、輸出和通訊功能。靈活地擴展系統以適應將來的需求。

  • ONLINE4US利用超音波和振動為您的工廠健康提供24小時持續的狀態回饋
  • 專為關鍵和遠端設備設計，它的多功能性超乎你想像
  • 軸承狀態監測
  • 泵氣蝕
  • 低速齒輪箱和軸承
  • 電氣故障檢測（局部放電）
  • 軸承潤滑
  • 疏水閥和閥門檢測
  • 不平衡、不置中、鬆動、連軸器和皮帶磨損
  • 洩漏檢測（壓力和真空）
加入洽詢
產品特點 產品規格 Features Specifications

  • Online4US是一個為您的關鍵設備配置的模組化解決方案。且當您的需求變化時，Online4US 也會隨之改變。添加測量通道、輸入、輸出和通訊功能。靈活地擴展系統以適應將來的需求。

    • ONLINE4US利用超音波和振動為您的工廠健康提供24小時持續的狀態回饋
    • 專為關鍵和遠端設備設計，它的多功能性超乎你想像
    • 軸承狀態監測
    • 泵氣蝕
    • 低速齒輪箱和軸承
    • 電氣故障檢測（局部放電）
    • 軸承潤滑
    • 疏水閥和閥門檢測
    • 不平衡、不置中、鬆動、連軸器和皮帶磨損
    • 洩漏檢測（壓力和真空）

    特點

    • 同步連續、觸發或定期測量
    • 多達32振動通道，空氣傳播和結構傳播超音波感測器
    • 每個通道配備一個介面用於SDT270進行動態資料獲取，方便後處理分析
    • 數位和類比輸入用於觸發測量和變速設備
    • 數位輸出用於本地警報配置
    • Wi-Fi、RF 和多孔介面用於無線警報和輸出
    • 數位和類比輸出用於出觸發、可變速度和溫度
    • RS232/485 和乙太網介面用於遠端連接資料和警報
    • 4GB 記憶體用於資料和設置存儲
    • 利用UAS超音波軟體進行資料導入、備份和分析
    • 5吋彩色介面直觀操作，顯示裝置健康狀態和設置
    • IP65 塗漆鋼或304L不銹鋼外殼，有玻璃門適應惡劣的環境
    • 快速且方便的電纜引入管理，不需要電纜切割

  • CPU模塊 內部SD記憶卡。
    1個乙太網插槽，最大波特率10 Mbps，1 * RS232和1 * RS485插槽，最大波特率38.4 kbps，1個A型USB 2.0主機插槽。
    監控：同步連續，觸發或定期。
    採樣速率：從1到99秒可調。 可自定義的警報和每個通道的警報延遲。

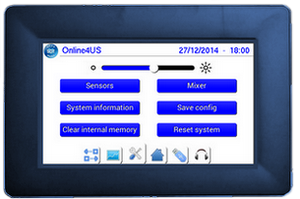

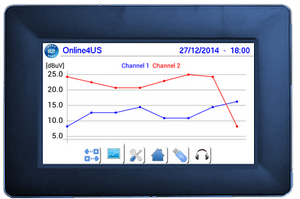

    顯示 5英寸彩色觸控螢幕。
    解析度800 x 480像素。
    數字量輸入模塊 8個電絕緣數字AON輸入。
    外接電源
    模擬量輸入模塊 8個模擬輸入。
    測量範圍0至10 VDC。
    8位解析度
    數字量輸出模塊 每個模塊8個電絕緣數字AON輸出。
    2個模塊上最多16個輸出。
    最大斷開容量750 VA
    外接電源。
    超音波傳感器模塊 自動增益。 測量範圍高達90 dB。
    測量類型：RMS，最大子RMS，峰值和波峰因數。
    每個模塊2個通道，最多16個模塊（包括振動傳感器模塊）上32個通道。
    傳感器類型：機載和機載美國傳感器
    振動傳感器模塊 自動增益。 測量範圍最大峰峰值為10 g。 10至1 kHz帶寬。
    每個模塊2個通道，最多16個模塊（包括超音波傳感器模塊）上32個通道。
    測量類型：加速度和速度RMS，加速度峰值和波峰因數。
    傳感器類型：ICP加速度計100 mV / g
    通訊模塊 與有線和無線工業通信網關兼容
    外殼 1個帶玻璃門的主機櫃，最多可容納7個模塊+ CPU模塊+電源模塊+終端模塊。
    1個擴展櫃，帶有鋼製門，用於附加模塊，最多9個模塊。
    每個機箱尺寸為500 x 400 x 210毫米。
    噴漆鋼或304L不銹鋼。
    IP 65等級。
    電源供應 24 VDC±2.5％，2.5A。紋波和噪聲在20 MHz帶寬上峰峰值小於50 mV。
    可選：85至264 VAC – 50/60 Hz。 115 AC為0.6 A，230 VAC為0.3 A，低噪聲。
    工作溫度 0°C至50°C（32至122°F）最高90％相對濕度，無冷凝。



    Online4US設計具有可擴展性和彈性。可點選每個模塊圖片，以查看每個不同模塊規格



    模擬輸入模組 中央單元模組 數位輸入模組 數位輸出模組 超音波傳感器模塊 振動傳感器模塊
    • Synchronous or continuous, triggered or periodic measurements
    • Up to 32 channels for vibration, airborne and structure borne ultrasound sensors
    • One connector per channel for dynamic measurement collection with an SDT device
    • Digital and analog inputs for triggered measurements Digital outputs for local alarm status posting
    • RS232/485 and ethernet interfaces for remote wired data and alarm status posting
    • Compatible with wired and wireless industrial communication gateway
    • On board memory for data and settings storage
    • Human machine interface with an intuitive operation 5’’ colour screen for machinery health and settings display
    • IP65 painted steel or 304L stainless steel enclosure with a glass door for harsh environment
    • Quick and convenient cable entry management without the need of cable cutting.

  • CPU module

    Internal SD card memory.
    1 Ethernet socket, max baud rate 10 Mbps, 1*RS232 and 1*RS485 socket, max baud rate 38.4 kbps, 1 type A USB 2.0 Host socket.
    Monitoring: synchronous continuous, triggered or periodic.
    Acquisition time: adjustable from 1 to 99 seconds. Customizable alarm and alarm delay per channel.

    Display

    5 inches colour touch screen. Resolution 800 x 480 pixels.

    Digital input module

    8 electrically insulated digital AON inputs. External power supply.

    Analog input module

    8 analog inputs.
    Measuring range 0 to 10 VDC.
    8 bits resolution.

    Digital output module

    8 electrically insulated digital AON outputs per module.
    Max 16 outputs on 2 modules. Breaking capacity 750 VA max. External power supply.

    Ultrasound sensor module

    Auto gain. Measuring range up to 90 dB.
    Measurement types: RMS, Max sub RMS, peak and crest factor.
    2 channels per module, max 32 channels over 16 modules (including vibration sensor modules).
    Transducer type:
    airborne and structure borne US sensor.

    Vibration sensor module

    Auto gain. Measuring range up to 10 g peak-to- peak. 10 to 1 kHz bandwidth.
    2 channels per module, max 32 channels over 16 modules (including ultrasound sensor modules).
    Measurement types: acceleration and velocity RMS, acceleration peak and crest factor.
    Transducer type: ICP accelerometer 100 mV/g.
    Communication module Compatible with wired and wireless industrial communication gateway
    Enclosure 1 main enclosure with a glass door for up to 7 modules + CPU module + power supply module + termination module.
    1 extension enclosure with a steel door for addi- tional modules, up to 9 modules.
    Each enclosure dimensions are 500 x 400 x 210 mm. Painted steel or 304L stainless steel.
    IP 65 rating.
    Power supply 24 VDC ±2.5%, 2.5 A. Ripple and noise less than 50 mV peak-to-peak on 20 MHz bandwidth.
    Optional: 85 to 264 VAC – 50/60 Hz. 0.6 A for 115 VAC and 0.3 A for 230 VAC, low noise.
    Operating temperature 0°C to 50 °C (32 to 122 °F) max 90% relative humidi- ty, non-condensing.
