電化學阻抗系統

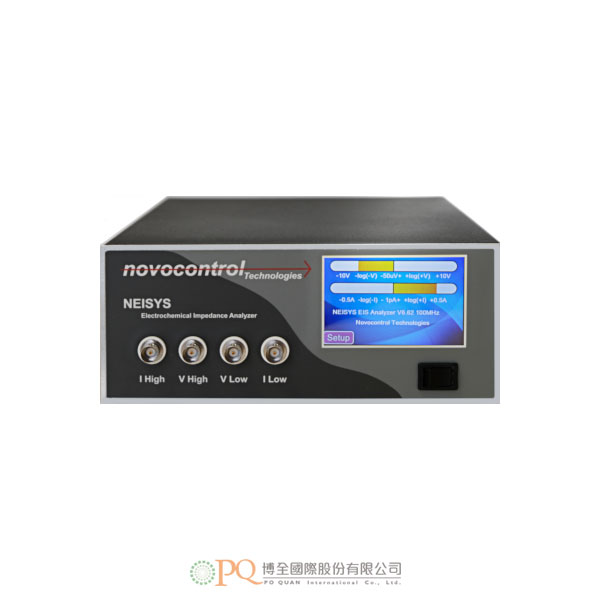

The Novocontrol Electrochemical Impedance System 型號：NEISYS

NEISYS 是 Novocontrol 最新開發的一款用於電化學阻抗測量的精巧型高性能設備。它將基於數位控制設計的現代恒電位和恒電流功能與最先進的電化學阻抗分析系統結合在一個佔地面積極小的精巧型機箱中。在其基本版本中，Novocontrol提供了一款多功能測量設備，其規格非常適合許多標準 EIS 應用，而且價格合理。

加入洽詢

產品特點產品規格 Features Specifications

新型電化學阻抗譜分析儀 ( 精巧型 )

標準配置可根據需要透過各種選購件（見下文）擴展到頂級性能（完整規格）。例如，高測量速率和更高頻率選項、擴展量程和精度，以及非線性光譜/高次諧波分析等特殊應用。 NEISYS 配有易於使用的軟體（在現代 Windows 系統上運作），乙太網路是既便宜又可靠的系統介面。

NEISYS 恒電位/恒定電流儀/ EIS 基礎單元

時域中的電壓/電流測量 :
電壓	高達 ±10 V
電流	高達 ±500 mA
取樣速度	^10-4 至 10⁵ 個數據點/秒（可選最高 10 MPts）
基本精度（電壓、電流）	1 % （可選0.1%）
EIS 測量（頻域）：
頻率範圍	3 µHz to 100 MHz *

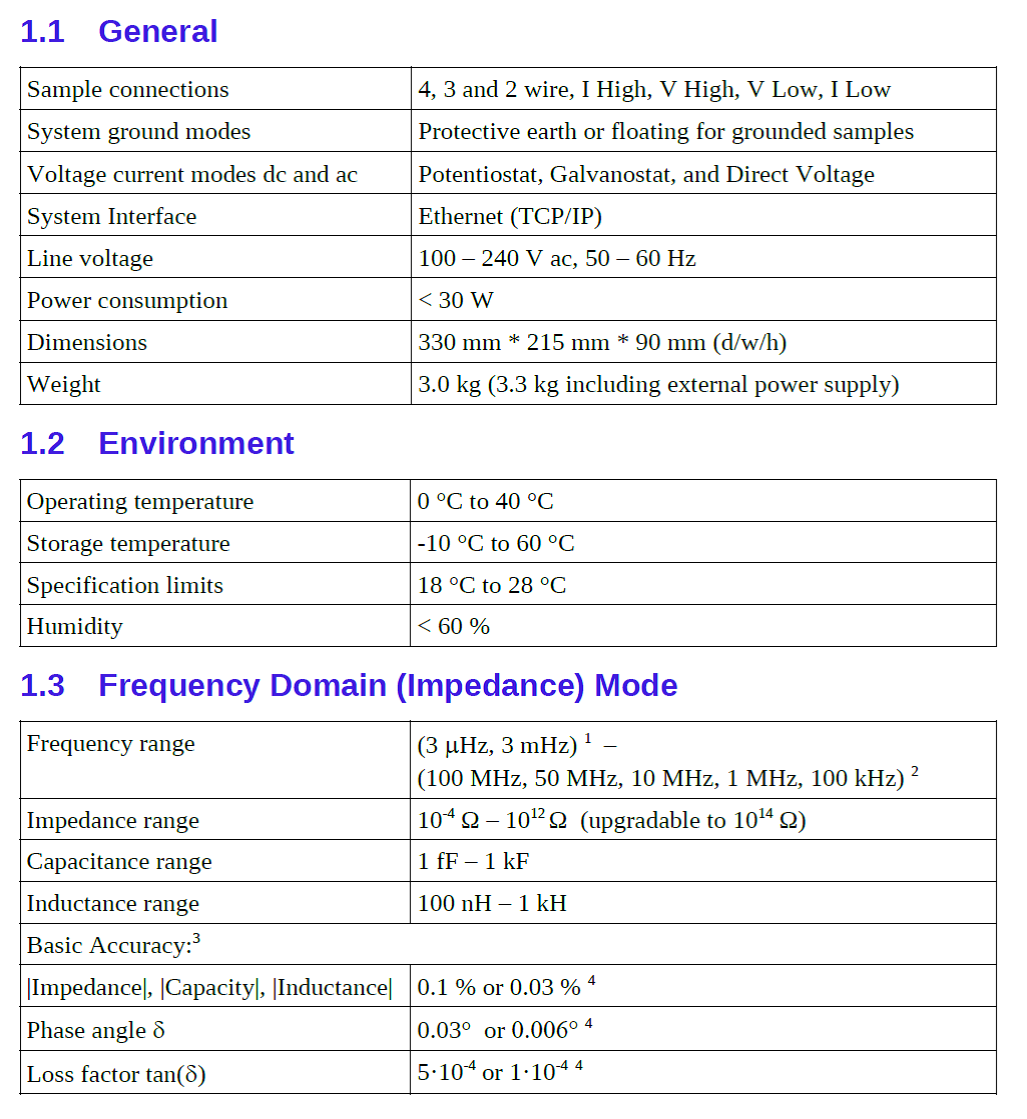

阻抗範圍	請參閱技術規格
電容範圍	0.1 pF (optional 0.03 pF) to 1 F
基本精度	阻抗 : 0.1 % (可選 0.03 % ) 相位 : 0.03° ( 可選0.006° )
一般功能
樣品/被測試裝置連接	四極式配置 ( BNC 接頭 )
尺寸	330 mm · 215 mm · 90 mm (d/w/h)
重量	3.0 公斤（3.3 公斤，含外接電源）
軟體	具有線上圖形的 NEISYS 資料擷取軟體 (DETACHEM)
系統介面	乙太網路 (RJ45)

*100 MHz 可選，標準頻率範圍（基本單元）： 1 mHz 至 100 kHz

取樣率選項（時域）

選項名稱	描述
NEISYS 1 MPts	取樣率擴展至每秒10⁶ 個電壓/電流數據點
NEISYS 10 MPts	取樣率擴展至每秒10⁷個電壓/電流數據點

頻率選項（頻域）

選項名稱	描述
NEISYS 1 M	頻率範圍擴展至 1 MHz
NEISYS 10 M	頻率範圍擴展至 10 MHz
NEISYS 50 M	頻率範圍擴展至 50 MHz
NEISYS 100 M	頻率範圍擴展至 100 MHz

高精度和擴展功能選項

選項名稱

描述

NEISYS HAC

高精度選項（提高精度）：

0.1 % ( 時域 )
0.03 % ( 頻域 )

NEISYS EXF

擴展功能

使用者自定義任意波形
可調電流和電壓限制
取樣時間可依單一斜坡間隔調整
高次諧波
非線性光譜
快速測量（每秒最多 500 個阻抗點）
低頻限制：3 µHz
NEISYS DETACHEM 軟體的進階模式擴展

New Compact Analyzer for Electrochemical Impedance Spectroscopy
NEISYS is the latest Novocontrol development, a compact high-performance device for electrochemical impedance measurements. It combines modern potentiostatic and galvanostatic functions based on a digital control design with a state-of-the-art electrochemical impedance analysis system in a compact case of very small footprint. In its base version, we offer a versatile measurement device with specifications very well suited for many standard EIS applications at an affordable price.

The standard configuration can be extended by various options (see below) to top-class performance (complete specification) wherever needed. Examples are high-measurement rates and higher frequency options, extended ranges and accuracy, and particular applications like non-linear spectroscopy/higher harmonics analysis. NEISYS comes with an easy-to-use software (running on contemporary Windows systems) with Ethernet as a both inexpensive and reliable system interface.

NEISYS Potentiostat/Galvanostat EIS Base Unit

Voltage/current measurements in the time domain:
Voltage	up to ±10 V
Current	up to ±500 mA
Sampling speed	^10-4 to 10⁵ data points/second (up to 10 MPts optional)
Basic accuracy (voltage, current)	1 % （(0.1 % optional)
EIS measurements (frequency domain):
Frequency range	3 µHz to 100 MHz *
Impedance range	For details, please cf. the specification charts
Capacitance range	0.1 pF (optional 0.03 pF) to 1 F
Base accuracy	Impedance: 0.1 % (0.03 % optional), Phase: 0.03° (0.006° optional)
General Features
Sample/DUT connection	Four-terminal configuration (BNC)
Dimensions	330 mm · 215 mm · 90 mm (d/w/h)
Weight 3.0 kg	(3.3 kg including external power supply)
Software	NEISYS data acquisition software with online graphics (DETACHEM)
System	interfaceEthernet (RJ45)

*100 MHz optional, standard frequency range (base unit): 1 mHz to 100 kHz

Sample Rate Options (Time Domain)

Option name	Description
NEISYS 1 MPts	Sample rate extension up to 10⁶ voltage/current data points/second
NEISYS 10 MPts	Sample rate extension up to 10⁷ voltage/current data points/second

Frequency Options (Frequency Domain)

Option name	Description
NEISYS 1 M	Frequency range extension up to 1 MHz
NEISYS 10 M	Frequency range extension up to 10 MHz
NEISYS 50 M	Frequency range extension up to 50 MHz
NEISYS 100 M	Frequency range extension up to 100 MHz

High Accuracy and Extended Functionality Options

Option name

Description

NEISYS HAC

High-accuracy option (increased accuracy):

0.1 % (time domain)
0.03 % (frequency domain)

NEISYS EXF

Extended Functionality

User-defined arbitrary waveforms
Adjustable current and voltage limits
Sampling times adjustable in individual ramp intervals
Higher harmonics
Non-linear spectroscopy
Fast measurement (up to 500 impedance points per second)
Low-frequency limit: 3 µHz
Advanced Mode Extension for NEISYS DETACHEM software
