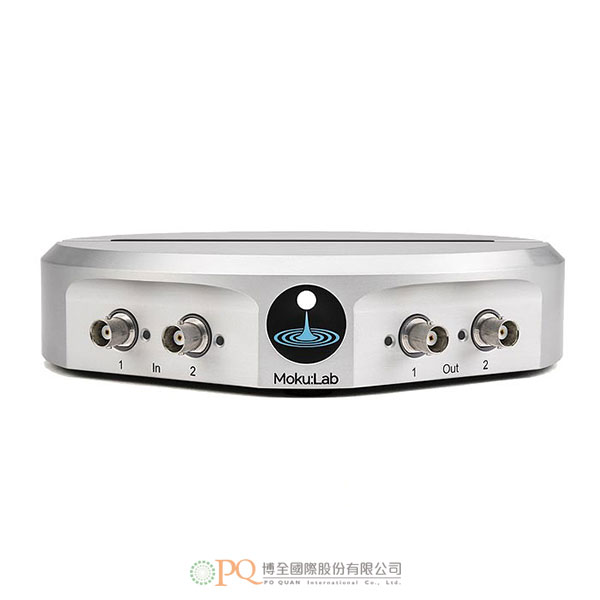

Moku: Lab多功能測量儀

software-configurable hardware platform for test and measurement 型號：Moku: Lab

Moku: Lab多功能測量儀是由澳大利亞國立大學（ANU) Daniel Shaddock教授及其科研人員研發的，該測量儀器基於Xilinx FPGA芯片開發，通過App軟體可對集成的12種不同測量功能的儀器的設置進行隨意配置。Moku:Lab多功能測量儀採用可重新配置的硬體設計並結合軟體應用的方式，來代替傳統的測試測量儀器。視覺化iPad App操作軟體允許您通過點擊的方式就可以在不同的測量儀器中隨意切換，取代了傳統的多個測量儀器以及復雜的測量過程，極大地提升了測量的靈活性和流暢性。

加入洽詢

產品特點產品規格 Features Specifications

Moku:Lab多功能測量儀的主要特點

靈活
體積小（外形直徑22cm ，高度4.3cm ），可靈活的放置在實驗室的任何地方；也可以隨身攜帶，進行戶外作業。
專業
基於FPGA 芯片，利用軟體來控制硬體功能；目前集成12 種專業測量儀器功能，後續還會增加更多專業測量儀器的功能。
無線擴展
基於Xilinx FPGA 芯片開發，可無限擴展更多信號測量和分析儀器的功能。
遠程、可攜
Ethernet 、WiFi 或USB 連接，可使用iPad 遠程控制Moku:Lab 測量儀並且隨時隨地的查看測量結果。
高效

12 種專業測量儀器功能允許您在時域或頻域內對輸入信號做任意的測量和分析，測量數據可保存成CSV 或.MAT 格式。

目前，Moku: Lab多功能測量儀在一機箱上集成了十二種不同測量儀器的功能，功能說明如下所示：

鎖相放大器

任意波形產生器

PID控制器

頻率嚮應分析儀

激光鎖頻/穩頻

相位表

示波器

頻譜分析儀

數字濾波器

波形產生器

數據記錄儀

FIR 濾波產生器

2 個輸入（類比）
- 500 MS/s，12 位元ADC
- 200 MHz 頻寬（-3 dB，50 Ω）
- 50 Ω或 1 MΩ 阻抗
- 交流或直流耦合
時鐘和觸發
- 超穩定振盪器（<500 ppb 精度）
- 10 MHz 參考輸入
- 10 MHz 參考輸出
- 外部觸發輸入（BNC、TTL）
2個輸出（類比）
- 1個 GS/s，16 位元 DAC
- >300 MHz 頻寬（-3 dB）
- 50 Ω阻抗
- 直流耦合
連接和儲存
- Wi-Fi、乙太網路和 USB
- iPad、LabVIEW、Python 和 MATLAB
- 保存到雲端、SD 或 RAM
- 包括16 GB SD 卡

One flexible hardware platform
Moku:Lab is a software-configurable hardware platform for test and measurement that combines the signal processing power of an FPGA with high-speed analog inputs and outputs. Moku:Lab brings a new level of flexibility to the lab, the field, and on the production line.

An expanding suite of instruments
Moku:Lab includes a suite of twelve professional-grade instruments, with more on the way through software updates! As you may have noticed, we’ve got big plans for this compact device.

Moku:Lab features a suite of twelve instruments
Replace multiple pieces of equipment with a single device at a fraction of the cost.

Lock-in Amplifier	Arbitrary Waveform Generator	PID Controller	Frequency Response Analyzer

Laser Lock Box	Phasemeter	Oscilloscope	Spectrum Analyzer

Digital Filter Box	Waveform Generator	Data Logger	FIR Filter Builder

2 inputs (analog)
- 500 MS/s, 12-bit ADCs
- 200 MHz bandwidth (-3 dB, 50 Ω)
- 50 Ω or 1 MΩ impedance
- AC or DC coupling
Clocks & triggering
- Ultra-stable oscillator (<500 ppb accuracy)
- 10 MHz reference input
- 10 MHz reference output
- External trigger input (BNC, TTL)
2 outputs (analog)
- 1 GS/s, 16-bit DACs
- >300 MHz bandwidth (-3 dB)
- 50 Ω impedance
- DC coupled
Connectivity & storage
- Wi-Fi, Ethernet and USB
- iPad, LabVIEW, Python, and MATLAB
- Save to cloud, SD, or RAM
- 16 GB SD card included
