電氣安規|品質檢測應用訓練模擬器組

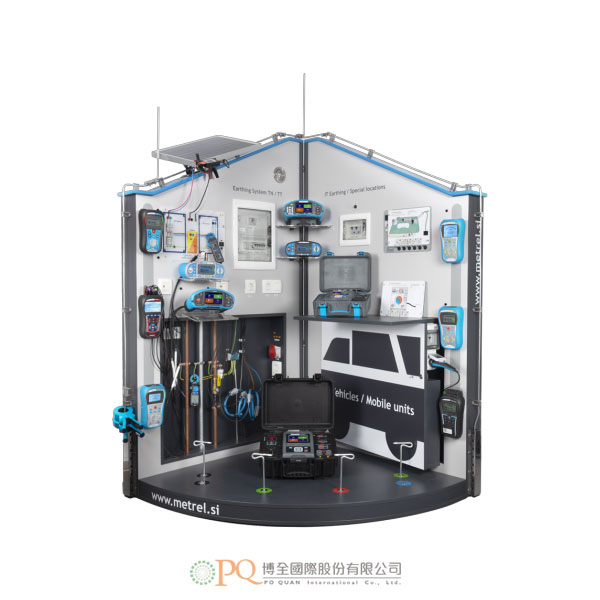

Metrel Electrical Safety and Quality Application Trainer 型號:MI 3399
  • MI 3399電氣安規與品質檢測應用訓練器組,是一套真實的安規與品質檢測3D模擬器,具有許多可調整的風險與錯誤;此機型是設計為獨立操作的裝置,應用於演示、訓練及教育用途。
  • 極適用於較大群人員的培訓教育及個別的獨立練習。
  • 由於整合多種不同的電氣元件,此機型透過使用現代方法、測試程序與儀器儀錶,而應用於電力品質分析和低壓電氣設備、避雷系統、接地系統、太陽能光電系統、電器、設備、機械或開關裝置的完整測試及故障排除訓練。
  • 主要特點:絕緣電阻測試、保護接地導體的導通性測試、線路阻抗測試、迴路阻抗測試、漏電斷路保護裝置測試(接觸電壓、跳脫時間、跳脫電流、自動測試)、絶緣監測裝置(IMD)、接地洩漏監測裝置(ELM)、漏電檢測裝置(RCM)的洩漏與絕緣監測調整及測試、接地電阻(4線式、3線式、2線式、2個電流鉤錶)…等。
    • MI 3399電氣安規與品質檢測應用訓練器組,是一套真實的安規與品質檢測3D模擬器,具有許多可調整的風險與錯誤;此機型是設計為獨立操作的裝置,應用於演示、訓練及教育用途。
    • 極適用於較大群人員的培訓教育及個別的獨立練習。
    • 由於整合多種不同的電氣元件,此機型透過使用現代方法、測試程序與儀器儀錶,而應用於電力品質分析和低壓電氣設備、避雷系統、接地系統、太陽能光電系統、電器、設備、機械或開關裝置的完整測試及故障排除訓練。
    • 應用:
      • 為獲得理論知識與進行實際演練的培訓及研討會。
      • 為提升專業能力水平而舉行的考試。
      • 電氣承包商針對安全程序、測量方法及知識方面的教育及實務培訓。
      • 演示如何使用不同的測量儀器與測試器。
    • 主要特點:
      • 絕緣電阻測試。
      • 保護接地導體的導通性測試。
      • 線路阻抗測試。
      • 迴路阻抗測試。
      • 漏電斷路保護裝置測試(接觸電壓、跳脫時間、跳脫電流、自動測試)。
      • 絶緣監測裝置(IMD)、接地洩漏監測裝置(ELM)、漏電檢測裝置(RCM)的洩漏與絕緣監測調整及測試。
      • 接地電阻(4線式、3線式、2線式、2個電流鉤錶)。
      • 特定的接地電阻測試。
      • 雷擊保護迴路及滯後電阻。
      • 突波保護器測試。
      • 洩漏電流測試。
      • 相位旋轉測試。
      • 電壓測量。
      • 頻率測量。
      • 適用於TN、TT或IT接地系統的自動順序測試程序。
      • 電力品質分析。
      • 可依據IEC 61557及IEC 60364-6標準,演示65種以上不同的測量及測試方法。
      • 整合了最重要的元件:不同類型的漏電斷路保護裝置、保險絲、保護接地平衡匯流排、單相及三相插座、各種接地系統(TT、TN、IT)、突波保護器、絕緣監測裝置(IMD)等。
    • 模組及課程:
      • 低壓電氣設備安規測試訓練器模組。
      • TN、TT、IT接地系統測試訓練器模組。
      • 雷擊保護訓練器、突波保護測試訓練器模組。
      • 特殊設備場所的安規測試訓練器模組。
      • 車輛與移動裝置的安規測試訓練器模組。
    • 可供選購的模組:
      • 電力及電壓品質測試訓練器模組。
      • 電器及機械安規測試訓練器模組。
      • 太陽能光電系統測試訓練器模組。
    • 符合標準:
      • 功能性:IEC 61557。
      • 安全性:IEC 60364-6。
    • MI 3399應用訓練器套裝模組:
      • ADI MI 3399:EIS電氣設備安規測試訓練器組:
      • 模組包括以下設備:
        • MI 3152 ST Eurotest XC - 多功能電氣安規自動測試器。
        • MI 3110 EurotestIM - 低壓電氣/IT接地系統安規自動測試器。
        • MI 3242 MicroOhm - 2A低阻歐姆計。
        • MI 3121H 2.5 kV - 2.5kV攜行式絶緣|導通性測試器。
        • MI 3123 Smartec - 接地電阻測試器。
        • MI 2014 - 雙絞線|同軸線纜掃描探測器。
        • MD 9271 - 洩漏電流鉤錶(真有效值、功率與諧波)。
        • A1018電流鉤錶 - (低範圍,洩漏電流)。
        • A1019電流鉤錶。
        • S 2009測試導線組,4條2m。
        • 25份低壓設備測試及驗證指南。
        • 25份IT電源設備測量指南。
        • 25份低壓電氣設備驗證圖表。
        • 低壓電氣設備驗證海報。
        • 醫療場所海報。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • The MI 3399 Electrical Safety & Quality Application Trainer is a 3D simulator of real-life safety and quality situation’s with many adjustable risks and errors. The model is designed as a stand-alone unit for demonstrations, trainings and educational purposes.
    • The MI 3399 is ideally suited for training and education of larger groups of people as well as for independent practice.
    • Due to various integrated electrical elements the model enables complete testing and troubleshooting of power quality analysis as well as LV electrical installations, lightning systems, earthing systems, PV systems, appliances, equipment, machines or switchboards by using modern methods, testing procedures and instruments.
    • Application:
      • Trainings and seminars for gaining theoretical knowledge and for performing practical exercises;
      • For conducting exams when upgrading the professional’s competence level;
      • Educational and practical training of electrical contractors about safety procedures, measuring methods and knowledge;
      • Demonstration on how to use different measurement instruments and testers.
    • Key features:
      • Insulation resistance;
      • Continuity of PE conductors;
      • Line impedance;
      • Loop impedance;
      • RCD testing (Contact voltage, trip-out tome, trip-out current, Autotest);
      • IMD, ELM, RCM leakage and insulation monitors adjustment and test;
      • Earth resistance (4-wire, 3-wire, 2-wire, two current clamps);
      • Specific earth resistance;
      • Lightning protection loops and lags resistance;
      • Surge protector test;
      • Leakage current;
      • Phase rotation;
      • Voltage;
      • Frequency;
      • AUTO SEQUENCE ® procedure for TN, TT or IT earthing system;
      • Power quality.
      • More than 65 different measurements and testing methods could be demonstrated all in accordance to IEC 61557 and IEC 60364-6.
      • The most significant elements are integrated: RCDs of different types, Fuses, PE equalization bars, 1-phase and 3-phase sockets, various grounding systems (TT, TN, IT), Surge protector, IMD insulation monitor and more
    • Modules And Courses:
      • LV Electrical Installation Safety Trainer Module;
      • TN / TT / IT Earthing Systems Trainer Module;
      • Lightning Protection Trainer, Surge Protection Trainer Module;
      • Special Installations and Locations Safety Trainer Module;
      • Vehicles and Mobile Units Safety Trainer Module.
    • Additionally there are several optional modules available:
      • Power and Voltage Quality Trainer Module;
      • Appliances and Machines Safety Trainer Module;
      • Photovoltaic Systems Trainer Module.
    • Standards:
      • Functionality: IEC 61557
      • Safety: IEC 60364-6
    • MI 3399 APPLICATION TRAINER SET MODULES
      • AD1 MI 3399 – EIS ELECTRICAL INSTALLATION SAFETY TRAINER
      • Module includes the following equipment:
        • MI 3152 ST Eurotest XC - Multifunctional Installation Tester
        • MI 3110 EurotestIM - Special Installation Tester
        • MI 3242 MicroOhm 2A-Earth Bonding 4-wire
        • MI 3121H 2,5 kV HV Insulation Analyser
        • MI 3123 Smartec - Earth/Clamp Tester
        • MI 2014 Cable Scanner - LAN Cable Tester
        • MD 9272 Leakage Clamp TRMS with Power & Harmonics
        • A 1018 Current Clamp - (low range, leakage)
        • A 1019 Current Clamp
        • S 2009 Test lead set, 2m, 4pcs
        • 25 pcs Guide for testing and verification of low voltage installations
        • 25 pcs Guide for measurements on IT power installation
        • 25 pcs Chart Verification on Low-voltage electrical installations
        • Poster Verification on Low-voltage electrical installations
        • Poster Medical Sites
    • Please feel free to contact for detailed specifications, accessories, software and options.
