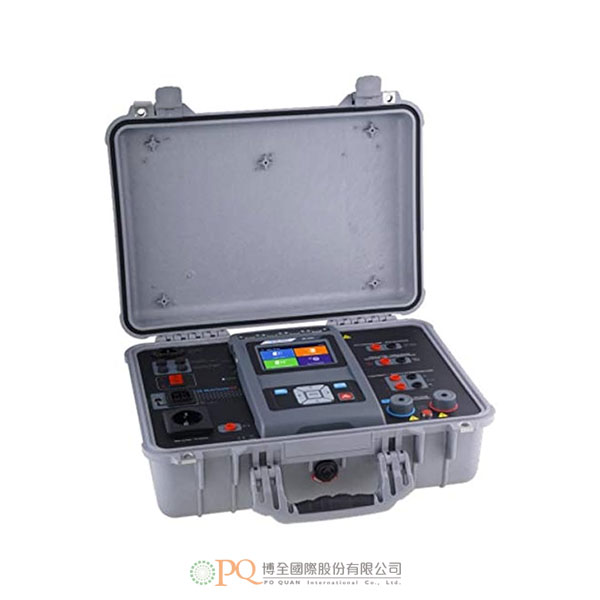

MI 3394 可攜式安規儀器

MI 3394 CE MultiTesterXA是一款可攜式安規儀器，主要分為四個版本 (ST標準版本、EU歐規版本、LN線上自動化版本、LB實驗室版本)，用於生產過程中的電氣安全測試以及對電器、機器和配電盤的CE安規認證。儀器具有強大的數據管理功能，使用戶能夠創建具有預定義限制以通過/失敗評估的自定義自動測試，從PC軟體導入預定義結構，包括測試序列或完整項目。 PC軟體MES-Manager可以上傳自動測試序列、項目，將測試結果下載到PC，將自動數據存儲到文件中，打印測試報告。由於具有選定的測試功能，堅固的結構和隨附的PC封裝，CE MultiTesterXA是在實驗室，自動化生產線或專門工廠等苛刻環境中進行電氣安全測試的理想儀器。

版本差異
STANDARD版本適用小批量生產，儀器直觀的觸摸屏顯示使您可以輕鬆選擇所需的測試和測試極限，從而快速執行測試。測試極限用於通過/失敗評估，測試結果可以存儲在不同的存儲器結構級別下，允許執行所有可用的單個測試，用戶也可以選擇使用條形碼輸入設備的ID。
LINE為最適合在生產線上對設備進行自動化測試的理想選擇， MI 3394與A1460結合使用，可以在執行測試時為用戶提供完全的免提操作， Metrel ES管理器軟體可以配置測試程序，將其上傳到測試儀並用於自動化測試，並可以通過遙控踏板啟動測試程序，預定義的測試極限用於評估通過/失敗狀態，結果自動存儲在microSD中，在測試過程中，可以通過條形碼掃描添加被測設備的ID。

LAB版本涵蓋測試實驗室或R＆D部門最經常進行的測試要求，其中最重要的測試之一是介電耐壓測試， MI 3394同步支持破壞性介電耐壓測試與非破壞性介電耐壓測試。執行破壞性承受測試，必須使用A 1560適配器，該套件還包括一組專業的高壓碳棒，用於安全地進行AC / DC 高壓測試。所有測試數據都可以存儲在Micro SD卡。

適用安規標準

• IEC/EN 61010系列
• IEC/EN 61010-2-030

適用功能標準
VDE 0701 - 0702
IEC/EN 50191
IEC/EN 60335-1
IEC/EN 60598-1
IEC/EN 60950
IEC/EN 61439-1
IEC/EN 61557 series
IEC/EN 61557 relevant parts

Safety standards

• IEC/EN 61010 series
• IEC/EN 61010-2-030

Functionality Standards

• VDE 0701 - 0702
• IEC/EN 50191
• IEC/EN 60335-1
• IEC/EN 60598-1
• IEC/EN 60950
• IEC/EN 61439-1
• IEC/EN 61557 series
• IEC/EN 61557 relevant parts

ST、EU、LN

Measuring functions

• High Voltage, programmed (AC/DC);
• High Voltage, burn test (optional A 1560);
• Continuity tests;
• Insulation resistance measurement;
• Substitute leakage current;
• Differential leakage current;
• Touch leakage current;
• PE-leakage current;
• Discharge time;
• Functional test (power P/S/Q, voltage, current, cos fi, frequency, ThdU, ThdI,PF).

Key features

• Custom defined automatic test sequences via PCSW Metrel ES Manager.
• Execution of test sequences via A 1460 CE test adapter.
• Hands free operation.
• PASS/FAIL and warning lamps.
• Programmable inputs and outputs.
• Programmable messages, pauses and several different flow commands.
• Execution of all tests via single test terminal.
• Built-in microSD memory card (8GB supplied with the instrument).
• A 1460 has a built-in robust fuse housing, enabling countless change of protective fuses.
• A 1460 has a built-in parallel test terminals to the test socket (enabling the user to plug in custom made test terminal).
• Test commander has a built in LED torch lamp and PASS/FAIL status LED lamps.
• Execution of test commands via test commander test button.
• Bar-code scanner enabling identification of barcode labeled appliances.

LB

Measuring functions

• High Voltage, programmed (AC/DC);
• High Voltage, burn test (optional A 1560);
• Continuity tests;
• Insulation resistance measurement;
• Substitute leakage current;
• Differential leakage current;
• Touch leakage current;
• PE-leakage current;
• Discharge time;
• Functional test (power P/S/Q, voltage, current, cos fi, frequency, ThdU, ThdI,PF).

Key features

• Execution of all single tests.
• Programmable High Voltage (AC + DC) test.
• HV burn test, with limited breakdown current.
• 4-wire continuity test.
• PASS/FAIL evaluation of test results.
• Execution of auto-test via test terminals of the instrument.
• Built-in microSD memory card (8GB supplied with the instrument).

Technical data

• Dimensions (w x h x l): 43,5 x 29,2 x 15,5 cm
• Mass (without accessories): 17 kg
