專業多功能便攜式電器安規自動測試器

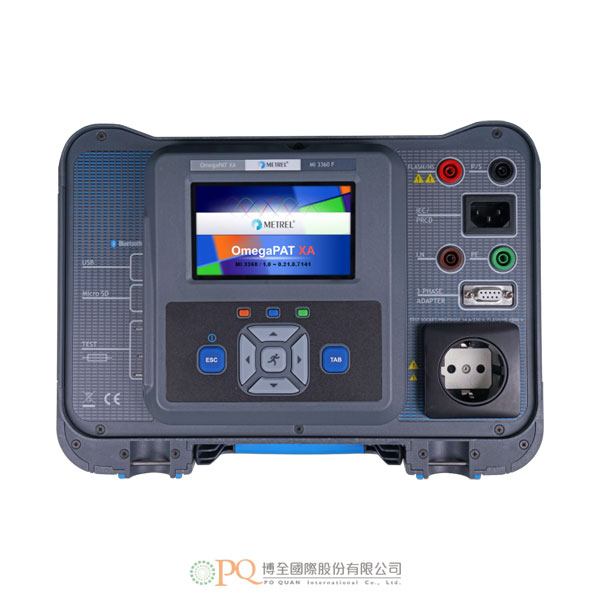

Metrel Professional Multifunctional PAT tester 型號：MI 3360 OmegaGT XA|MI 3360 25A OmegaGT XA|MI 3360 M OmegaGT XA|MI 3360F OmegaGT XA

OmegaGT XA系列提供4款機型，適用於要求最嚴格的專業應用，全部機型皆支援使用者帳戶，即一台儀器可由幾位電工共同使用。
測試領域：便攜式設備、焊接設備、醫療設備和便攜式漏電斷路保護裝置設備的專業測試。
測試應用：便攜式電氣設備、固定安裝型電氣設備、醫療電氣設備、三相電氣設備、電焊設備、帶有便攜式漏電斷路保護開關的便攜式配電盤、帶有便攜式漏電斷路保護開關的延長線。
所有儀器皆具有先進的使用者介面，能執行預定義及使用者創建的自動順序測試（AUTOSEQUENCE®）。
大容量8GB微型記憶卡，可供長期儲存及將資料歸檔。
所有儀器皆特別設計適用於長期測試，其記憶體結構，能透過歸檔而輕易地搜尋及快速（重新）執行定期測試。

加入洽詢

產品特點產品規格 Features Specifications

- OmegaGT XA系列提供4款機型，適用於要求最嚴格的專業應用。
- 全部機型皆支援使用者帳戶，這表示，一台儀器可由幾位電工共同使用。
- 所提供的機型涵蓋測試領域：便攜式設備、焊接設備、醫療設備和便攜式漏電斷路保護裝置設備的專業測試。
- 所有儀器皆具有先進的使用者介面，能執行預定義及使用者創建的自動順序測試（AUTOSEQUENCE®）。
- 大容量8GB微型記憶卡，可供長期儲存及將資料歸檔。
- 所有儀器皆特別設計適用於長期測試，因為它們的記憶體結構，能透過歸檔而輕易地搜尋及快速（重新）執行定期測試。特別強調的是，儀器支援周邊設備的使用，例如印表機及條碼或QR碼掃描器和無線射頻識別（RFID）讀取器（藍牙與有線連接機型）；最重要的是，全部機型都適用Metrel ES Manager電腦軟體。
- 應用：
  - 便攜式電氣設備測試。
  - 固定安裝型電氣設備測試。
  - 醫療電氣設備測試。
  - 三相電氣設備測試。
  - 電焊設備測試。
  - 帶有便攜式漏電斷路保護開關的便攜式配電盤測試。
  - 帶有便攜式漏電斷路保護開關的延長線測試。
- 測量功能：
  - 外觀檢查。
  - 保險絲測試。
  - 200 mA導通性/保護接地電阻測試。
  - 10A、25A導通性/保護接地電阻測試（限機型25A、M、F）。
  - 絕緣電阻測試（Riso、Riso-S）。
  - 次洩漏電流、替代洩漏電流 – S。
  - 差動洩漏電流。
  - 保護接地洩漏電流。
  - 接觸洩漏電流。
  - 絕緣電阻，IEC/EN 62353。
  - 接觸洩漏電流，IEC/EN 62353。
  - 設備洩漏電流（直接、差動、替代），IEC/EN 62353。　　
  - 施加的部分洩漏電流（直接、替代），IEC/EN 62353。
  - 絕緣電阻（使用選購的A 1422），IEC/EN 60974-4。
  - 焊接電路洩漏電流（使用選購的A 1422），IEC/EN 60974-4。
  - 主要洩漏電流（使用選購的A 1422），IEC/EN 60974-4。　
  - 無載電壓（使用選購的A 1422），IEC/EN 60974-4。
  - 功率（P、S、Q、PF、THDu、THDi、Cos Ø、I、U）。
  - 便攜式漏電斷路保護裝置測試（2極、3極、K / Di（變阻器）、S（3極））。
  - 便攜式漏電斷路保護裝置保護接地探棒測試、便攜式漏電斷路保護裝置開路導體測試、便攜式漏電斷路保護裝置保護接地導體測試。　　
  - 漏電斷路保護裝置測試（A、AC、B、B +、F型）。　
  - 閃絡測試（1500V、3000V）。
  - 極性/有源極性測試。
  - 箝位電流測試（使用選購的A 1579）。
- 符合標準：
  - 功能性：VDE 0701-0702、IEC/EN 60974-4、IEC/EN 62353、AS-NZS 3760。
  - 安全性：EN 61010-1、EN 61010-2-030、EN 61010-031、EN 61010-2-032、EN 61557。
  - EMC：EN 61326-1。
- 主電源：
  - 電源電壓，頻率：110V/230V AC，50Hz/60Hz。
  - 最大負載：連續，10A；短持續時間，16A；馬達，1.5kW。
  - 主電源過電壓類別：CAT II/300V。
- 測量類別：
  - 儀器：Cat II / 300V。
  - 測試插座：Cat II / 300V
  - 插頭測試導線：Cat II / 300V。
- 保護類別：
  - 保護類別：IP 40/IP 20（主電源測試插座）。
  - 顯示幕：480x272像素4.3吋彩色TFT。
  - 觸控螢幕：電容式。
- 通訊：
  - 記憶體容量，依微型記憶卡容量而定。
  - RS232介面：2個。
  - USB 2.0：標準USB B型。
  - 藍牙：Class 2。
- 200mA導通性/保護接地電阻（10A及25A僅限機型：MI 3360 25A、MI 3360 M、MI 3360 F）：
  - （R）測量範圍；解析度；精度：
    - 0.00Ω～19.99Ω；0.01Ω；±（2 % rdg.+ 2D）。
    - 20.0Ω～99.9Ω；0.1Ω；± 3 % rdg.。
    - 100.0Ω～199.9Ω；0.1Ω；± 5 % rdg.。
    - 200Ω～999Ω；1Ω。
- 絶緣電阻（Riso、Riso-S）絶緣電阻、絶緣電阻–S（250V、500V）：
  - 測量範圍；解析度；精度：
    - Riso：0.00MΩ～19.99MΩ；0.01MΩ；±（3 % rdg.+2D）。
    - Riso-S：

      20.0MΩ～99.9MΩ；0.1MΩ；± 5 % rdg.。

      100.0MΩ～199.9MΩ；0.1MΩ；± 10 % rdg.。
- 替代洩漏電流（Isub、Isub-S）開路電壓（230Vac，110Vac）；
  - 測量範圍；解析度；精度：
    - Isub：0.00mA～1.99mA；0.01mA；±（3 % rdg.+ 3D）。
    - Isub-S：2.00mA～19.99mA；0.01mA；±5 % rdg.。
- 差動洩漏電流：
  - （Idiff）測量範圍；解析度；精度：
    - 0.000mA～1.999mA；1µA；±（3 % rdg. + 3D）。
    - 2.00mA～19.99mA；0.01mA；±5 % rdg.。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- New series of OmegaGT XA brings 4 models of the instrument, intended for professional use in the most demanding applications.
- All of them support user accounts, which means that one device can be used by several electricians.
- Model versions cover the following fields of testing: portable appliances, welding equipment, medical devices and professional testing of PRCD devices.
- All instruments have an advanced built-in user interface that enables the execution of pre-defined and user-created AUTOSEQUENCE®s.
- Large memory capacity (8 GB microSD card) enables the user long term saving and archiving of data.
- All the instruments are specially designed for long-term testing, since their memory structure enables simple searching through the archive of devices and quick re-execution of (periodic) tests.
- Great emphasis was put on support for peripheral devices such as printers and barcode or QR code scanners and RFID readers (in Bluetooth and wired versions). On top of that, all instrument versions are supported by our Metrel ES Manager PC software.
- Applications:
  - Testing of portable electrical equipment;
  - Testing of fixed installed electrical equipment;
  - Testing of medical electrical equipment;
  - Testing of 3-phase electrical equipment;
  - Testing of electrical welding equipment;
  - Testing of portable switchboards with integrated PRCD switches;
  - Testing of extension leads with integrated PRCD switches.
- Measuring Functions:
  - Visual inspections;
  - Fuse test;
  - Continuity // Protective earth resistance 200 mA;
  - Continuity // Protective earth resistance 10 A, 25 A (25A, M, F, models only);
  - Insulation Resistance (Riso, Riso-S);
  - Sub-Leakage Current, Substitute Leakage Current - S;
  - Differential Leakage current;
  - PE leakage current;
  - Touch leakage current;
  - Insulation resistance, IEC/EN 62353;
  - Touch leakage current, IEC/EN 62353;
  - Equipment leakage (direct, differential, alternative) IEC/EN 62353;
  - Applied part leakage (direct, alternative), IEC/EN 62353;
  - Insulation resistance, (optional A 1422) IEC/EN 60974-4;
  - Welding circuit leakage, (optional A 1422) IEC/EN 60974-4;
  - Primary leakage, (optional A 1422) IEC/EN 60974-4;
  - No-load voltage, (optional A 1422) IEC/EN 60974-4;
  - Power (P, S, Q, PF, THDu, THDi, CosØ, I, U,);
  - PRCD test, (2-pole, 3-pole, K/Di (varistor),S (3-pole));
  - PRCD PE probe test, PRCD open conductor test, PE conductor (PRCD) test;
  - RCD test, (type A, AC, B, B+, F);
  - Flash test, (1500 V, 3000 V);
  - Polarity / Active polarity test;
  - Clamp current (with optional A 1579).
- Standards:
  - Functionality
    - VDE 0701-0702
    - IEC/EN 60974-4
    - IEC/EN 62353
    - AS-NZS 3760
  - Safety:
    - EN 61010-1,
    - EN 61010-2-030,
    - EN 61010-031,
    - EN 61010-2-032,
    - EN 61557.
  - EMC: EN 61326-1
- Mains supply:
  - Supply voltage, frequency: 110 V / 230 V AC, 50 Hz / 60 Hz
  - Max. load: 10 A continuous, 16 A short duration, 1.5 kW motor
  - Mains supply overvoltage category: CAT II / 300V
- Measuring categories:
  - Instrument: Cat II / 300 V
  - Test socket: Cat II / 300 V
  - Plug test cable: Cat II / 300 V
- Protection classifications:
  - Degree of protection: IP 40 / IP 20 (mains test socket)
  - Display: Colour TFT display, 4.3 inch, 480 x 272 pixels
  - Touch screen: Capacitive
- Communication:
  - Memory depends on microSD card size
  - RS232 interfaces 2
  - USB 2.0 Standard USB Type B
  - Bluetooth Class 2
- Continuity / Protective earth resistance Continuity 200mA, (10A, 25A, only at models: MI 3360 25A, MI 3360 M, MI 3360 F)
  - Measuring range; Resolution; Accuracy:
    - 0.00 Ω … 19.99 Ω; 0.01 Ω; ±(2 % of reading + 2 D)
    - 20.0 Ω … 99.9 Ω; 0.1 Ω; ± 3 % of reading
    - 100.0 Ω … 199.9 Ω; 0.1 Ω; ± 5 % of reading
    - 200 Ω … 999 Ω; 1 Ω
- Insulation Resistance (Riso, Riso-S) Insulation resistance, Insulation resistance –S (250 V, 500 V)
  - Measuring range Resolution Accuracy
    - Riso: 0.00 MΩ … 19.99 MΩ; 0.01 MΩ; ±(3 % of reading + 2 D)
    - Riso-S:

      20.0 MΩ … 99.9 MΩ; 0.1 MΩ; ± 5 % of reading

      100.0 MΩ … 199.9 MΩ; 0.1 MΩ; ± 10 % of reading
- Substitute leakage current, (Isub, Isub-S) Open circuit voltage (230Va.c.,110Va.c.),
  - Measuring range; Resolution; Accuracy:
    - Isub: 0.00 mA … 1.99 mA; 0.01 mA; ±(3 % of reading + 3 D)
    - Isub-S: 2.00 mA … 19.99 mA; 0.01 mA; ±5 % of reading
- Differential Leakage current:
  - Measuring range; Resolution; Accuracy:
  - Idiff:
    - 0.000 mA … 1.999 mA; 1 µA; ±(3 % of reading + 3 D)
    - 2.00 mA … 19.99 mA 0.01 mA ±5 % of reading
- Please feel free to contact for detailed specifications, accessories, software and options.
