行動式多功能便攜式電器安規測試器

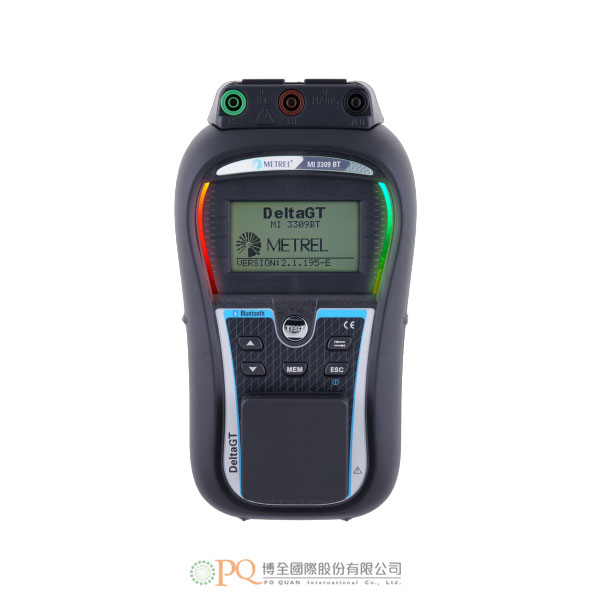

Metrel Mobile Multifunctional PAT tester 型號：MI 3309 BT DeltaGT/PAT

行動式、操作簡單、快速、精準，可使用主要電源或電池電源操作，主要用於執行便攜式電氣設備的完整安規測試。
可執行通常在較大型較笨重機械才發現的安規測試，例如：差動洩漏電流、接觸洩漏電流、功耗測試等。
具大型圖形式背光LCD顯示幕、2個通過/不通過LED指示燈及每個測量的輔助說明畫面，操作簡單明瞭。
內建藍牙技術，支援創新的便攜式電器測試軟體工具aPAT，可透過aPAT Android應用程式與QR碼列印機、條碼掃描器及個人電腦進行藍牙通訊。
可設定測試“通過/不通過”評估限值。
可使用標準配備的電腦軟體PATLink PRO，下載、檢視、列印及匯出測試結果。

加入洽詢

產品特點產品規格 Features Specifications

- 行動式、操作簡單、快速、精準，可使用主要電源或電池電源操作，主要用於執行便攜式電氣設備的安規測試。
- 基於雙重電源的特點，可執行通常在較大型較笨重機械才發現的安規測試，例如：差動洩漏電流、接觸洩漏電流、功耗測試等，但仍保有輕便的設計。
- 具大型圖形式背光LCD顯示幕、2個通過/不通過LED指示燈及每個測量的輔助說明畫面，操作簡單明瞭。
- 內建藍牙技術，支援創新的便攜式電器測試軟體工具aPAT。
- 可透過安裝aPAT應用程式的Android設備，在PAT測試器、QR碼掃描器及/或QR碼列印機之間連線，增加操作靈活性；aPAT應用程式也可使用智慧型手機內建的攝影鏡頭作為條碼讀取器。
- 主要特點：
  - 行動式、操作簡單、快速、精準、可進行完整的安規測試。
  - 圖形式背光LCD螢幕。
  - 支援Android應用程式aPAT，可透過aPAT Android應用程式與QR碼列印機、條碼掃描器及個人電腦進行藍牙通訊。
  - 內建實時時鐘。
  - QR碼及條碼系統，可用於快速的測試碼選擇及辨識待測裝置。
  - 可設定測試“通過/不通過”評估限值。
  - 可使用標準配備的電腦軟體PATLink PRO，下載、檢視、列印及匯出測試結果。
  - 可選購進階測試結果分析與專業測試報告建立軟體PATLink PRO Plus。
  - 輕量、便攜式。
  - 內建充電電路，可使用可充電電池操作。
  - 可使用主要電源或電池電源操作。
- 可執行以下測試：
  - 功能性及外觀檢查。
  - 接地連接電阻測試。
  - 絕緣電阻、隔離可接觸的導電部件的絕緣電阻測試。　
  - 替代洩漏電流、隔離可接觸的導電部件的替代洩漏電流測試。
  - 差動洩漏電流測試。
  - 接觸洩漏電流測試。
  - 便攜式漏電斷路保護裝置（PRCD）測試。
  - 功率測試。
  - IEC電線極性測試。
  - 使用電流鉤錶進行洩漏電流及負載電流測試。
  - 真有效值電壓測量。
- 應用：
  - 專業便攜式電器測試。
  - 一般便攜式電器測試。
  - 多位置便攜式電器測試。
- 符合標準：
  - 電磁相容性（EMC）：EN 61326。
  - 安全性（低電壓指令）：EN 61010-1、EN 61010-031。
  - 功能性：BS EN 61557-2/-4、VDE 0404-1、VDE 0404-2、VDE 0701-0702、NEN 3140。
- 電源：9VDC（6x1.5V AA電池或可充電電池）；230VAC。
- 電池續航力：操作10小時。
- 顯示幕：128x64點矩陣背光顯示幕。
- 記憶體：1,500個儲存位置。
- 通訊埠：RS232（PS/2連接器，母頭）；USB（B型連接器）。
- 過電壓類別：CAT II / 300V。
- 保護類別：雙重絶緣。
- 防護等級：機箱IP 40/連接器IP 20。
- 接地導通性測試（200mA）：
  - 範圍；解析度；精度：
    - 0.00Ω～19.99Ω；0.01Ω；±（5 % rdg.+ 3位數）。
    - 20.0Ω～199.9Ω；0.1Ω。
    - 200Ω～1999Ω；1Ω。
- 絶緣電阻，絶緣-S電阻測試（250VDC、500VDC）：
  - 範圍；解析度；精度：
    - 0.00MΩ～19.99MΩ；0.01MΩ；±（5 % rdg.+ 3位數）。
    - 20.0MΩ～49.9MΩ；0.1MΩ；±（5 % rdg.+ 3位數）。
    - 50.0MΩ～199.9MΩ；0.1MΩ。
- 差動洩漏電流測試（230VAC）:
  - 範圍；解析度；精度：
    - 0.00mA～19.99mA；0.01mA； ±（5 % rdg.+ 5位數）。
- 接觸洩漏電流測試（230VAC）:
  - 範圍；解析度；精度：
    - 0.00mA～7.0mA；0.01mA； ±（10 % rdg.+ 5位數）。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- The new MI 3309 BT DeltaGT is both battery and mains powered multifunctional instrument intended to perform measurements for testing the electrical safety of portable electrical equipment.
- Due to dual power capability of MI 3309, the instrument can perform tests usually found on larger, heavier machines (e.g. differential leakage, touch leakage, power consumption testing etc) while still maintaining a lightweight portable design.
- The handling and use of the instrument is clear and simple due to large graphical LCD screen with backlight, two PASS / FAIL LED indicators and HELP screens for each measurement.
- Built-in Bluetooth technology enables support of aPAT, revolutionary Portable Appliance Testing software tool.
- An Android device with the aPAT application creates flexibility by serving as a link between PAT tester, QR code scanner and / or QR code printer. The application also uses a smart phone’s built in camera as a barcode reader.
- Key Features:
  - Mobile, Simple, Easy to use, Fast & accurate, Complete safety testing
  - Graphic LCD with backlight.
  - Support for aPAT android application.
  - Bluetooth communication with QR printer, barcode scanner and PC via aPAT android application.
  - Built-in real time clock.
  - QR and bar-coding system for quick test code selection and identification of device under test.
  - Programmable limits for PASS / FAIL evaluation.
  - Fully compatible with Metrel PATLink PRO PC software package, included in standard set (download, view, print and export of test results).
  - Optional PC SW PATLink PRO Plus (advanced test result analysis and professional test report creation)
  - Portable and lightweight design.
  - Rechargeable battery powered instrument with built-in charging circuit.
  - The instrument can operate from mains power or batteries.
- The following tests can be performed:
  - Functional and visual inspection;
  - Earth bond resistance;
  - Insulation resistance; Insulation resistance of isolated accessible conductive parts;
  - Substitute leakage current; Substitute leakage current of isolated accessible conductive parts;
  - Differential leakage current test;
  - Touch leakage test;
  - PRCD test;
  - Power test;
  - IEC cord polarity test;
  - Leakage and load currents with current clamp;
  - TRMS voltage meter.
- Application:
  - Professional portable appliance testing
  - General portable appliance testing
  - Multi-location portable appliance testing
- Standards Applied:
  - Electromagnetic compatibility (EMC): EN 61326
  - Safety (LVD): EN 61010-1; EN 61010-031
  - Functionality: BS EN 61557-2,-4; VDE 0404-1; VDE 0404-2; VDE 0701-0702; NEN 3140
- Power supply voltage: 9 VDC (6x1.5 V battery or accu, size AA), 230 VAC
- Operation: 10 h
- Display: 128 x 64 dots matrix display with backlight
- Memory: 1500 memory locations
- Communication port: RS232 (PS/2 connector, female); USB (connector Typ B)
- Overvoltage category: CAT II / 300 V
- Protection classification: Double insulation
- Protection degree: case IP 40 /connectors IP 20
- Earth Continuity (200mA in to 2.00Ω):
  - Range; Resolution; Accuracy
    - 0.00 Ω ÷ 19.99 Ω; 0.01 Ω; ± (5 % of reading + 3 digits)
    - 20.0 Ω ÷ 199.9 Ω; 0.1 Ω
    - 200 Ω ÷ 1999 Ω; 1Ω
- Insulation resistance, Insulation – S resistance (250 VDC, 500 VDC)
  - Range; Resolution; Accuracy:
    - 0.00 MΩ ÷ 19.99 MΩ; 0.01 MΩ; ±(5 % of reading + 3 digits)
    - 20.0 MΩ ÷ 49.9 MΩ; 0.1 MΩ; ±(5 % of reading + 3 digits)
    - 50.0 MΩ ÷ 199.9 MΩ; 0.1 MΩ
- Differential leakage current (230 VAC)
  - Range; Resolution; Accuracy:
    - 0.00 mA ÷ 19.99 mA; 0.01 mA; ±(5 % of reading + 5 digits)
- Touch leakage current (230 VAC)
  - Range; Resolution; Accuracy:
    - 0.00 mA ÷ 7.0 mA; 0.01 mA; ±(10 % of reading + 5 digits)
- Please feel free to contact for detailed specifications, accessories, software and options.
