接地測量分析儀

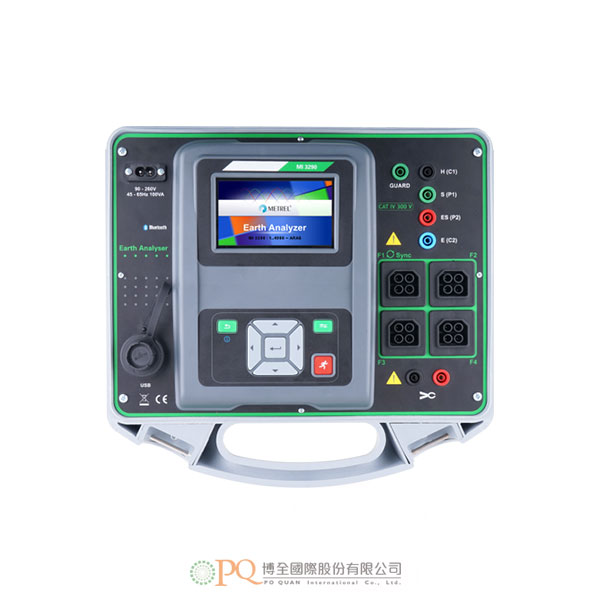

Metrel Earth Analyser 型號：MI 3290 GX| MI 3290 GL| MI 3290 GF| MI 3290 GP

可攜式、使用電池或主電源操作，具高程度IP防護等級（關閉上蓋為IP65，打開上蓋為IP54），專用於測量接地電阻、特定接地電阻及接地電位。
測量功能：接地電阻（2、3、4極）；選擇性接地電阻（使用1支鉤錶）；接地電阻（使用2支鉤錶）；特定接地電阻（Wenner及Schlumberger方法）；高頻接地電阻（25kHz，符合IEEE Std 81標準）…等。
具有寬廣的測量頻帶（55Hz～15kHz），可分析接地阻抗與頻率的關係。

加入洽詢

產品特點產品規格 Features Specifications

- 可攜式、使用電池或主電源操作，具高程度IP防護等級（關閉上蓋為IP 65，打開上蓋為IP 54），專用於測量接地電阻、特定接地電阻及接地電位。
- 測量功能（*依機型而定）：
  - 接地電阻（2、3、4極）。
  - 選擇性接地電阻（使用1支鉤錶）。
  - 接地電阻（使用2支鉤錶）。
  - 特定接地電阻（Wenner及Schlumberger方法）。
  - 高頻接地電阻（25kHz，符合IEEE Std 81標準）。
  - 使用10m可撓式鉤錶測量單塔基電塔的接地電阻。
  - 使用4支可撓式鉤錶測量多基腳電塔的接地電阻測量。
  - 電流測量（鐵或可撓式鉤錶）。
  - 低歐姆測量7mA及200mA。
  - 接地電位。
  - 跨步及接觸測量。
  - 脈衝接地測量10/350μs。
- 主要特點：
  - 使用一台儀器，便可執行所有類型的接地測量。
  - 由於具有寬廣的測量頻帶（55Hz～15kHz），可分析接地阻抗與頻率的關係。
  - 在連接保護接地線的電塔進行接地測量。
  - 在單塔基電塔及4基腳電塔上進行測量。
  - 適用廣泛的各種測量鉤錶 - 從鐵夾到10m長的可撓式鉤錶。
  - 高頻接地電阻測量（符合IEEE Std 81標準）。
  - 頻率掃描模式。
  - 3.4吋彩色觸控LCD顯示幕。
  - 浮接電源（通用90 ... 260V AC）或電池電源（內建快速充電器）。
  - 高防護等級：IP 65（關閉上蓋）及IP 54（打開上蓋）。
  - 多種不同的自檢測方法。
  - 直流電阻測量。
  - 模擬雷擊突波的脈衝阻抗測量。
  - 支援單次或自動測量。
  - 在測量前/後進行處理的電腦軟體：準備測試設置結構、下載結果、樹狀圖檢視、表格檢視、圖形化檢視、儲存及列印。
- 應用：
  - 測量以下的保護接地：
    - 有連接保護接地線的單塔基電塔及多基腳電塔。
    - 中壓/低壓變電站。
    - 滑雪升降機、無線電塔。
    - 太陽能發電站、風力及水力渦輪機。
    - 工業領域。
- 可攜式、使用電池或主電源操作，具高程度IP防護等級（關閉上蓋為IP 65，打開上蓋為IP 54），專用於測量接地電阻、特定接地電阻及接地電位。
- 測量功能（*依機型而定）：
  - 接地電阻（2、3、4極）。
  - 選擇性接地電阻（使用1支鉤錶）。
  - 接地電阻（使用2支鉤錶）。
  - 特定接地電阻（Wenner及Schlumberger方法）。
  - 高頻接地電阻（25kHz，符合IEEE Std 81標準）。
  - 使用10m可撓式鉤錶測量單塔基電塔的接地電阻。
  - 使用4支可撓式鉤錶測量多基腳電塔的接地電阻測量。
  - 電流測量（鐵或可撓式鉤錶）。
  - 低歐姆測量7mA及200mA。
  - 接地電位。
  - 跨步及接觸測量。
  - 脈衝接地測量10/350μs。
- 主要特點：
  - 使用一台儀器，便可執行所有類型的接地測量。
  - 由於具有寬廣的測量頻帶（55Hz～15kHz），可分析接地阻抗與頻率的關係。
  - 在連接保護接地線的電塔進行接地測量。
  - 在單塔基電塔及4基腳電塔上進行測量。
  - 適用廣泛的各種測量鉤錶 - 從鐵夾到10m長的可撓式鉤錶。
  - 高頻接地電阻測量（符合IEEE Std 81標準）。
  - 頻率掃描模式。
  - 3.4吋彩色觸控LCD顯示幕。
  - 浮接電源（通用90 ... 260V AC）或電池電源（內建快速充電器）。
  - 高防護等級：IP 65（關閉上蓋）及IP 54（打開上蓋）。
  - 多種不同的自檢測方法。
  - 直流電阻測量。
  - 模擬雷擊突波的脈衝阻抗測量。
  - 支援單次或自動測量。
  - 在測量前/後進行處理的電腦軟體：準備測試設置結構、下載結果、樹狀圖檢視、表格檢視、圖形化檢視、儲存及列印。
- 應用：
  - 測量以下的保護接地：
    - 有連接保護接地線的單塔基電塔及多基腳電塔。
    - 中壓/低壓變電站。
    - 滑雪升降機、無線電塔。
    - 太陽能發電站、風力及水力渦輪機。
    - 工業領域。
- MI 3290 Earth Analyser is a portable, battery or mains powered test instrument with excellent IP protection (IP 54 open case), intended for measurement of earth resistance, specific earth resistance and earth potential of various energetic and non-energetic objects.
- Measuring Functions (depends on the model):
  - Earth Resistance 2,3,4 -pole;
  - Selective Earth Resist (1 x clamp);
  - Earth Resistance (2 x iron clamps);
  - Specific Earth Resistance (Wenner and Schlumberger method);
  - HF-Earth Resistance (25 kHz, acc. to IEEE_Std 81);
  - Earth Resistance of mono pylons with 10 m flex clamp;
  - Earth Resistance of multi–leg pylons with up to four flex clamps;
  - Current measurement (Iron, flex clamps);
  - Low Ohm measurement 7 mA and 200 mA;
  - Earth Potential;
  - Step and contact measurements;
  - Impulse Earth measurement 10/350 μs.
- Key Features:
  - Possibility of performing all types of earth measurements with a single instrument.
  - Analysis of earth impedance as a function of the frequency due to a wide measurement frequency band (55 Hz ... 15 kHz).
  - Earth measurements on pylons with protective earth cable connected.
  - Measurement on mono towers and 4-leg tower.
  - A wide variety of measuring clamps: from iron clamps to flex clamps with 10 m length.
  - HF-Earth resistance measurement (acc. to IEEE_Std 81).
  - Sweep mode Z(f) on screen.
  - 3.4" colour LCD display with touch screen.
  - Floating Mains (universal 90 … 260 V AC) or battery powered (built in fast charger).
  - High degree of protection: IP 65 case closed, IP 54 case open.
  - Checkbox - different self-check methods.
  - DC resistance measurements.
  - Impulse impendance measurement for simulating the lightning strike.
  - Support for single or automated measurements.
  - PC SW for measurement pre and post processing: preparation of the test structure, result download, tree-view, table view and graphical view, storing and printing.
- APPLICATION:
  - Measurement of protective earthing of:
    - Mono and multi-leg pylons with protective earth cable connected
    - MV to LV transformer stations;
    - Ski lifts, radio towers;
    - Solar Power plants, wind and water turbine;
    - Industrial areas.
- Standards
  - Functionality:
    - EN 61557 - 5
    - IEEE 80 – 2000
    - IEEE 81 – 2012
    - IEEE 142
    - IEEE 367 – 2012
  - Electromagnetic compatibility
    - EN 61326
  - Safety
    - EN 61010 - 1
    - EN 61010 - 2 - 030 c
    - EN 61010 - 2 - 032
    - EN 61010 – 031
- Earth resistance 2, 3, 4 –pole:
  - Open-terminal test voltage 20 or 40 VAC
  - Short-circuit test current > 220 mA
  - Test frequency (Measuring range, uncertainty):
    - 55 Hz…329 Hz, 0.010 Ω … 19.99 kΩ, ±(3 % of reading + 3 digits)
    - 659 Hz … 2.63 kHz, 0.00 Ω … 1.999 kΩ, ±(5 % of reading + 3 digits)
    - 3.29 kHz … 15 kHz, 0.00 Ω … 199.9 Ω, ±(8 % of reading + 3 digits)
- Selective earth resistance with iron clamp
  - Open-terminal test voltage 40 VAC
  - Short-circuit test current > 220 mA
  - Test frequency (Measuring range, uncertainty):
    - 55 Hz … 329 Hz, 0.010 Ω … 19.99 kΩ, ±(8 % of reading + 3 digits)
    - 659 Hz … 1.50 kHz, 0.00 Ω … 1.999 kΩ
- Please feel free to contact for detailed specifications, accessories, software and options.
