Metrel > 接地電阻測試器 / 變壓器測試器/ 導通測試器 / 高壓絕緣測試器
MI-3288_PQ

接地絕緣測試儀

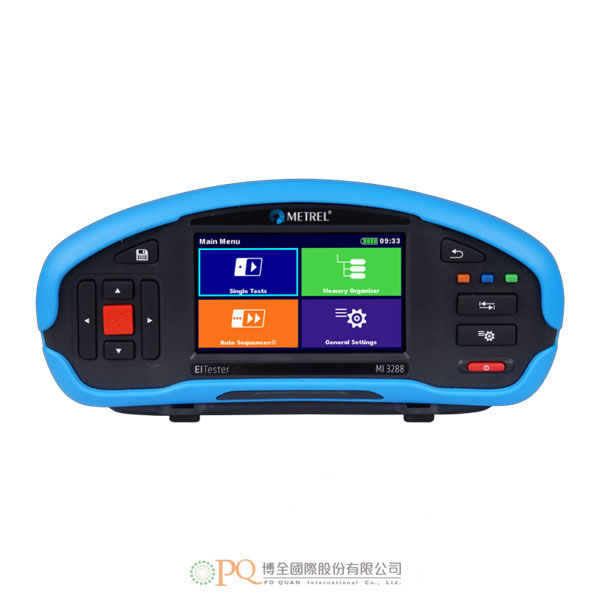

Earth Insulation Tester 型號：MI 3288
Metrel MI3288是一款真正的多功能便攜式測試儀，可以選擇測量接地電位、跨步和接觸電壓，它甚至可以測試過壓保護器件的擊穿電壓。另外在專有軟體Metrel ES Manager PC的幫助下，更能夠協助現場檢測人員及工程師將量測結果下載至電腦，以便進行評估及製作檢測報告。
加入洽詢
產品特點 產品規格 Features Specifications

  • 量測功能

    • 接地電阻(4極)。
    • 選擇性接地電阻(1支鉤錶)。
    • 特定接地電阻 (Wenner 和 Schlumberger 方法)。
    • 2組鐵製接地電阻夾。
    • 接地電位。
    • 外接P/S探頭量測跨步及接觸電壓。
    • 可於25V – 2500V DC量測接地電阻並執行極化與介質吸收比指數計算。
    • 壓敏電阻測試2.5kV。
    • 鉤錶量測直流及交流電流量測。
    • 真有效值電壓及頻率量測。
    • 可於7mA及200mA DC測試電流進行低電阻量測。

    產品特色

    • 單機即可滿足所有類型之接地量測需求。
    • 採多頻測試以獲得最佳抗噪性。
    • 絕緣範圍 : 絕緣測試電壓為50V – 2.5kV，電阻測量範圍達100GΩ。
    • 過電壓保護 600 V CAT II、300 V CAT III(海拔 4000 米處)。
    • 4.3吋彩色觸控LCD螢幕。
    • 可編程自動序列。
    • 高防護等級(IP 54)。
    • 200 mA DC電阻測量(4線)。
    • 支持單次或自動測量。
    • 便攜式，內置充電器和可充電鋰離子電池。
    • 與PC、Android 平板電腦和智能手機進行藍芽通信。
    • PC SW Metrel ES Manager 用於測量前後處理：測試架構設置、下載結果、樹狀視圖、表格視圖和圖形化視圖、儲存和列印。

    產品應用對象

    • 工廠及公司設備初期規劃及定期測試。
    • 工業區、科技園區、加工區、商辦大樓、醫院、市場百貨。
    • 各類有電力檢測需求之單位。

  • 功能

    測量範圍

    解析度

    精度

    絕緣電阻量測

    0 kΩ … 999 kΩ
    1.00 MΩ ... 9.99 MΩ
    10.0 MΩ ... 99.9 MΩ
    100 MΩ ... 999 MΩ
    1.00 GΩ ... 9.99 GΩ
    10.0 GΩ ... 99.9 GΩ

    1 kΩ
    0.01 MΩ
    0.1 MΩ
    1 MΩ
    10 MΩ
    100 MΩ

    ±(3 % of reading + 3 digits)



    ±(5 % of reading + 3 digits)
    ±(15 % of reading + 1 digit)

    連續性 200 mA PE
    導體(有極性變化)

    0.020 Ω … 1.999 Ω
    2.00 Ω … 19.99 Ω
    20.0 Ω … 999.9 Ω
    1.000 kΩ … 1.999 kΩ

    0.001 Ω
    0.01 Ω
    0.1 Ω
    1 Ω

    ±(1 % of reading + 2 digits)

    低電阻連續性測量
    測試電流:7mA

    0.0 Ω … 199.9 Ω
    200 Ω … 1.999 kΩ
    2.00 kΩ … 19.99 kΩ
    20.0 kΩ … 199.9 kΩ
    200 kΩ … 999 kΩ

    0.1 Ω
    1 Ω
    10 Ω
    100 Ω
    1 kΩ

    ±(0,5 % of reading + 5 digits)



    ±(2 % of reading + 5 digits)

    接地電阻(4線)
    測試頻率:55Hz-264Hz

    0.010 Ω … 1.999 Ω
    2.00 Ω … 19.99 Ω
    20.0 Ω … 199.9 Ω
    200 Ω … 999 Ω
    1.000 kΩ … 1.999 kΩ
    2.00 kΩ … 19.99 kΩ

    0.001 Ω
    0.01 Ω
    0.1 Ω
    1 Ω
    0.001 kΩ
    0.01 kΩ

    ±(3 % of reading + 3 digits)

    接地電阻(4線)
    含1組電流鉤錶

    0.010 Ω … 1.999 Ω
    2.00 Ω … 19.99 Ω
    20.0 Ω … 199.9 Ω
    200 Ω … 999 Ω
    1.000 kΩ … 1.999 kΩ
    2.00 kΩ … 19.99 kΩ

    0.001 Ω
    0.01 Ω
    0.1 Ω
    1 Ω
    0.001 kΩ
    0.01 kΩ

    ±(8 % of reading + 3 digits)

    接地電阻量測
    含2組鉤錶

    2.00 Ω … 9.99 Ω
    10.0 Ω … 49.9 Ω
    50 Ω … 100 Ω

    0.01 Ω
    0.1 Ω
    1 Ω

    ±(5 % of reading + 2 digits)
    ±(10 % of reading + 2 digits)
    ±(20 % of reading)

    特定接地電阻
    (Wenner 和 Schlumberger 方法)

    0.00 Ωm … 19.99 Ωm
    20.0 Ωm … 199.9 Ωm
    200 Ωm … 999 Ωm
    1.000 kΩm … 1.999 kΩm
    2.00 kΩm … 19.99 kΩm
    20.0 kΩm … 199.9 kΩm
    200 kΩm … 999 kΩm
    1.0 MΩm … 1.99 MΩm

    0.01 Ωm
    0.1 Ωm
    1 Ωm
    0.001 kΩm
    0.01 kΩm
    0.1 kΩm
    1 kΩm
    10 kΩm

    計算值（考慮
    4 極測量的不確定性）

    接地電位 - 電壓

    0.00 mV … 99.99 mV
    100.0 mV … 999.9 mV
    1.000 V … 9.999 V
    10.00 V … 49.99 V

    0.01 mV
    0.1 mV
    1 mV
    10 mV

    ±(1 % of reading + 3 digits)

    跨步及接觸電壓

    0.1 V … 199.9 V
    200 V … 999 V

    0.1 V
    1 V

    計算值

    有效值電壓

    0.000 V … 9.999 V
    10.00 V … 99.99 V
    100.0 V … 749.9 V

    0.001 V
    0.01 V
    0.1 V

    範圍:15Hz -99 Hz
    ±(0.5 % of reading + 3 digits)
    範圍:100Hz - 399 Hz
    ±(1 % of reading + 3 digits)
    範圍:400Hz - 1200 Hz
    ±(5 % of reading + 3 digits)

    直流電壓

    0.000 V … 9.999 V
    10.00 V … 99.99 V
    100.0 V … 999.9 V

    0.001 V
    0.01 V
    0.1 V

    ±(0.5 % of reading + 3 digits)

    頻率

    15.00 Hz … 99.99 Hz
    100.0 Hz … 999.9 Hz
    1000 Hz … 1200 Hz

    0.01 Hz
    0.1 Hz
    1 Hz

    ±(0.2 % of reading + 1 digit)

    電流(A 1281電流鉤錶)

    10 mA … 749 mA
    0.10 A … 7.49 A
    2.0 A … 99.9 A
    100 A … 149 A
    20 A … 999 A

    1 mA
    0.01 A
    0.1 A
    1 A
    1 A

    ±(2.5 % of reading + 3 digits)

    壓敏電阻測試

    0.0 V .... 99.9 V
    100 V .... 999 V
    1.00 kV .... 2.50 kV

    0.1 V
    1 V
    10 V

    ±(1 % of reading + 3 digits)

    防護等級

    IP54，雙重絕緣

    顯示

    4.3吋彩色觸控LCD螢幕

    電源規格

    7.2 V（4400 mAh 鋰離子電池組）

    尺寸(l x h x w)

    250 x 110 x 160 mm

    重量

    1.6公斤

    過電壓保護(一般狀況)

    300 V CAT IV；降級至 600 V CAT II； 300 V CAT III (海拔 4000 公尺)

  • Measuring functions

    • Earth resistance 4 - pole;
    • Selective earth resistance with 1 clamp;
    • Specific earth resistance Ro Wenner and Schlumberger method;
    • Earth resistance with 2 iron clamps;
    • Earth potential;
    • Step and touch voltage measurement with external P/S probe;
    • Insulation resistance with DC voltage from 50 V to 2500 V and PI, DAR calculation;
    • Varistor test 2,5 kV;
    • Current measurements with clamps AC and DC;
    • TRMS voltage and frequency measurements;
    • Low Ohm measurements with 7 mA and 200 mA DC test current.

    Key features

    • Possibility of performing all main types of earth measurements with a single instrument.
    • Multi-frequency test signal for best noise immunity.
    • Insulation range: wide range of insulation test voltages from 50 V to 2500 V, resistance measuring range up to 100 GΩ.
    • Overvoltage category 600 V CAT II, 300 V CAT III; at 4000 m above sea level.
    • 4.3’’ colour LCD display with touch screen.
    • Programmable AUTO SEQUENCEs.
    • High degree of protection.
    • 4-wire 200 mA DC resistance measurement.
    • Support for single or automated measurements.
    • Built-in charger and rechargeable Li-ion batteries as standard accessory.
    • BT communication with PC, Android tablets and smart phones via built-in BT.
    • PC SW Metrel ES Manager for measurement pre and post processing: preparation of the test structure, result download, tree-view, table view and graphical view, storing and printing..

    Technical data

    • Dimensions (w x h x l): 250 X 110 X 160 mm
    • Weight (with batteries, without accessories): 1.6 kg

  • FUNCTION

    Measuring range

    Resolution

    Accuracy

    Insulation resistance Riso Un = 2,5 kV

    0 kΩ … 999 kΩ
    1.00 MΩ     9.99 MΩ
    10.0 MΩ     99.9 MΩ
    100 MΩ      999 MΩ
    1.00 GΩ      9.99 GΩ
    10.0 GΩ      99.9 GΩ

    1 kΩ
    0.01 MΩ
    0.1 MΩ
    1 MΩ
    10 MΩ
    100 MΩ

    ±(3 % of reading + 3 digits)



    ±(5 % of reading + 3 digits)
    ±(15 % of reading + 1 digit)

    Continuity 200 mA of PE conductor
    with polarity change

    0.020 Ω … 1.999 Ω
    2.00 Ω … 19.99 Ω
    20.0 Ω … 999.9 Ω
    1.000 kΩ … 1.999 kΩ

    0.001 Ω
    0.01 Ω
    0.1 Ω
    1 Ω

    ±(1 % of reading + 2 digits)

    Low resistance continuity measurement,
    test current 7 mA (continuous measurement)

    0.0 Ω … 199.9 Ω
    200 Ω … 1,999 kΩ
    2.00 kΩ … 19.99 kΩ
    20.0 kΩ … 199.9 kΩ
    200 kΩ … 999 kΩ

    0.1 Ω
    1 Ω
    10 Ω
    100 Ω
    1 kΩ

    ±(0,5 % of reading + 5 digits)



    ±(2 % of reading + 5 digits)

    Earth resistance 4-wire method test frequency 55 – 164 Hz

    0.010 Ω … 1.999 Ω
    2.00 Ω … 19.99 Ω
    20.0 Ω … 199.9 Ω
    200 Ω … 999 Ω
    1.000 kΩ … 1.999 kΩ
    2.00 kΩ … 19.99 kΩ

    0.001 Ω
    0.01 Ω
    0.1 Ω 1 Ω
    0.001 kΩ
    0.01 kΩ

    ±(3 % of reading + 3 digits)

    Earth resistance 4-wire method with one current clamp - Selective

    0.010 Ω … 1.999 Ω
    2.00 Ω … 19.99 Ω
    20.0 Ω … 199.9 Ω
    200 Ω … 999 Ω
    1.000 kΩ … 1.999 kΩ
    2.00 kΩ … 19.99 kΩ

    0.001 Ω
    0.01 Ω
    0.1 Ω 1 Ω
    0.001 kΩ
    0.01 kΩ

    ±(8 % of reading + 3 digits)

    2-clamp earth resistance measurement

    2.00 Ω … 9.99 Ω
    10.0 Ω … 49.9 Ω
    50 Ω … 100 Ω

    0.01 Ω
    0.1 Ω
    1 Ω

    ±(5 % of reading + 2 digits)
    ±(10 % of reading + 2 digits)
    ±(20 % of reading)

    Specific earth resistance Ro Wenner and
    Schlumberger method

    0.00 Ωm … 19.99 Ωm
    20.0 Ωm … 199.9 Ωm 200 Ωm … 999 Ωm
    1.000 kΩm … 1.999 kΩm
    2.00 kΩm … 19.99 kΩm
    20.0 kΩm … 199.9 kΩm 200 kΩm … 999 kΩm
    1.0 MΩm … 1.99 MΩm

    0.01 Ωm
    0.1 Ωm 1 Ωm
    0.001 kΩm
    0.01 kΩm
    0.1 kΩm 1 kΩm
    10 kΩm

    calculated value (consider uncertainty of 4 – pole measurement)

    Earth potential - voltage

    0.00 mV … 99.99 mV
    100.0 mV … 999.9 mV 1.000 V … 9.999 V
    10.00 V … 49.99 V

    0.01 mV
    0.1 mV
    1 mV
    10 mV

    ±(1 % of reading + 3 digits)

    Step and Touch

    0.1 V … 199.9 V
    200 V … 999 V

    0.1 V 1 V

    calculated value

    Voltage TRMS

    0.000 V … 9.999 V
    10.00 V … 99.99 V
    100.0 V … 749.9 V

    0.001 V
    0.01 V
    0.1 V

    Range: 15 ... 99 Hz
    ±(0.5 % of reading + 3 digits) Range: 100 ... 399 Hz
    ±(1 % of reading + 3 digits) Range: 400 ... 1200 Hz
    ±(5 % of reading + 3 digits)

    Voltage DC

    0.000 V … 9.999 V
    10.00 V … 99.99 V
    100.0 V … 999.9 V

    0.001 V
    0.01 V
    0.1 V

    ±(0.5 % of reading + 3 digits)

    Frequency

    15.00 Hz … 99.99 Hz
    100.0 Hz … 999.9 Hz
    1000 Hz … 1200 Hz

    0.01 Hz
    0.1 Hz
    1 Hz

    ±(0.2 % of reading + 1 digit)

    Current with A 1281 Current clamp

    10 mA … 749 mA
    0.10 A … 7.49 A
    2.0 A … 99.9 A
    100 A … 149 A
    20 A … 999 A

    1 mA
    0.01 A
    0.1 A 1 A
    1 A

    ±(2.5 % of reading + 3 digits)

    Varistor Test

    0.0 V........ V
    100 V....... V
    1.00 kV....... kV

    0.1 V
    1 V
    10 V

    ±(1 % of reading + 3 digits)

    GENERAL







    Measuring category

    300 V CAT IV; derated to 600 V CAT II; 300 V CAT III at 4000 m ASL

    Protection class

    Double insulation

    COM port

    BT, USB

    Display

    4.3’’ colour LCD display with backlight and touch screen

    Degree of protection

    IP 54

    Power supply

    7.2 V (4400 mAh Li-ion battery pack)

    Size (l x h x w)

    250 x 110 x 160 mm

    Weight

    1.6 kg
