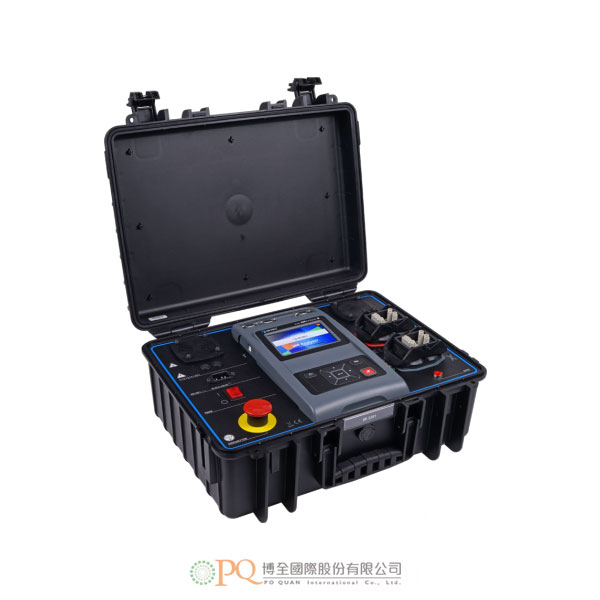

變壓器繞組電阻測試器

WR Analyser 型號:MI 3281
  • 為電壓測量系統,專用於測試及驗證電廠、變電所及其它電力系統的保護接地,系統由一個產生電流的測試台及電壓錶構成。
  • 由於具有大測試電流(達55A)及高效率的雜訊抑制功能,能以小至10μV的解析度,確保極為精準穩定的測量結果。
  • 可同時使用幾個電壓錶,以便更快速的分析待測設備周圍的電壓分佈。
  • 所有測試結果及參數,都可儲存在儀器的記憶體內,並可藉助電腦軟體HVLink PRO進一步下載、分析及列印測試報告。
  • 測量功能:跨步電壓、接觸電壓、特定接地電阻、接地電阻。
    • 為電壓測量系統,專用於測試及驗證電廠、變電所及其它電力系統的保護接地,系統由一個產生電流的測試台及電壓錶構成。
    • 由於具有大測試電流(達55A)及高效率的雜訊抑制功能,能以小至10μV的解析度,確保極為精準穩定的測量結果。
    • 可同時使用幾個電壓錶,以便更快速的分析待測設備周圍的電壓分佈。
    • 所有測試結果及參數,都可儲存在儀器的記憶體內,並可藉助電腦軟體HVLink PRO進一步下載、分析及列印測試報告。
    • 測量功能:
      • 跨步電壓。
      • 接觸電壓。
      • 特定接地電阻。
      • 接地電阻。
    • 主要特點:
      • 精準:具大電流達50A及有效的雜訊抑制功能,可提供高精度測量結果。
      • 雜訊耐受性:對變動的接地電流,具優異的耐受性。
      • 跨步電壓錶:不需要冗長的電位導線,並可同時使用幾個電壓錶。
      • 安全:低輸出電壓(55V),具高度安全性。
      • 輕量:測試台僅重29.5kg。
      • 記憶體:可儲存1,000個測試結果到系統的3階層內部記憶體。
      • 標準配備電腦軟體HVLink PRO:用於下載、分析測試結果及列印測試報告。
    • 應用:可測量電廠、變電所、配電塔及其他電力系統的保護接地。
    • 符合標準:
      • 功能性:RAT 2008、HD 673 N4、ANSI/IEEE Std 81、EN 61557-5。
      • 電磁相容性:EN 61326。
      • 安全性:EN 61010-1、EN 61010-031。
    • 跨步電壓、接觸電壓的測量範圍Um、解析度、精度:
      • 0.01 … 19.99mV;0.01mV;±(2 % rdg.+2位數)。
      • 20.0 … 199.9mV;0.1mV;±(2 % rdg +2位數)。
      • 200 … 1999mV;1mV;±(2 % rdg.+2位數)。
      • 2.00 … 19.99V;0.01V;±(2 % rdg.+2位數)。
      • 20.0 V … 59.9V;0.1V;±(2 % rdg.+2位數)。
    • 跨步電壓、接觸電壓的測量範圍U、解析度、精度:
      • 0.0 … 199.9V;0.1V;計算的數值*。
      • 200 … 999V;1V。
    • 測試電流:最大55A。
    • 測試電壓:<55V。
    • 測試頻率:55Hz。
    • 電流的測量範圍、解析度、精度:
      • 0.00 … 9.99A;0.01A;±(3 % rdg.+5位數)。
      • 10.0 … 99.9A;0.1A;±(3 % rdg.+3位數)。
    • 接地電阻的測量範圍、解析度、精度:
      • 0.001 … 1.999Ω;0.001Ω;±(2 % rdg.+5位數)。
      • 2.00 … 19.99Ω;0.01Ω;±(2 % rdg.+ 5位數)。
      • 20.0 … 99.9Ω;0.1Ω;±(2 % rdg.+5位數)。
      • 100.0 … 199.9Ω;0.1Ω;±5 % rdg.
    • 詳細機型規格、配件、軟體及選購,歡迎洽詢。
    • The MI 3295 Step Contact Voltage Measuring System is a voltage measuring system intended for testing and verification of protective earthing of power stations, substation and other power systems.
    • The system consists of Station for current generation and autonomous voltage Meter.
    • Due to high test current (up to 55 A) and effective noise cancellation the MI 3295 ensures very accurate and stable measurements of Step and Contact Voltages with the resolution down to 10 μV.
    • A few voltmeters can be used simultaneously for faster analysis of voltage distribution around the tested object.
    • All test results and parameters can be saved into the instrument’s memory for further downloading, analysis and test report printing with the help of the PC SW HVLink PRO.
    • Measuring Functions:
      • Step voltage
      • Contact voltage
      • Specific earth resistance
      • Earth resistance
    • Key Features:
      • Accurate: high accuracy of the measurements due to a high current of up to 50 A and effective suppression of noise.
      • Noise immunity: excellent immunity even against changing earth currents.
      • Autonomous Step Voltage meter: no need for long potential leads; a few meters can be used simultaneously.
      • Safe: high safety due to low output voltage (55 V).
      • Low weight: the weight of the Station is 29.5 kg only.
      • Memory: up to 1000 test results can be saved into the 3-level internal memory of the system.
      • PC SW HVLink PRO included in the standard set enables downloading and analysis of results and printing of test reports.
    • Application:
      • Measurement of protective earthing of:
        • Power stations;
        • Substations;
        • Distribution towers;
        • Other power systems.
    • Standards:
      • Functionality
        • RAT 2008;
        • HD 673 N4;
        • ANSI/IEEE Std 81;
        • EN 61557-5
      • Electromagnetic compatibility
        • EN 61326
      • Safety
        • EN 61010-1;
        • EN 61010-031
    • Step voltage, Contact voltage (measuring range Um; Resolution; Accuracy):
      • 0.01 … 19.99 mV; 0.01 mV; ±(2 % of reading + 2 digits)
      • 20.0 … 199.9 mV; 0.1 mV; ±(2 % of reading + 2 digits)
      • 200 … 1999 mV; 1 mV; ±(2 % of reading + 2 digits)
      • 2.00 … 19.99 V; 0.01 V; ±(2 % of reading + 2 digits)
      • 20.0 V … 59.9 V; 0.1 V; ±(2 % of reading + 2 digits)
    • Step voltage, Contact voltage (calculated measuring range U; Resolution; Accuracy):
      • 0.0 … 199.9 V; 0.1 V;calculated value*
      • 200 … 999 V; 1 V
    • Test current: 55 A max
    • Test voltage: < 55 V
    • Test frequency: 55 Hz
    • Current (measuring range; Resolution; Accuracy):
      • 0.00 … 9.99 A; 0.01 A; ±(3 % of reading + 5 digits)
      • 10.0 … 99.9 A; 0.1 A; ±(3 % of reading + 3 digits)
    • Resistance to earth (Measuring range; Resolution; Accuracy):
      • 0.001 … 1.999 Ω; 0.001 Ω; ±(2 % of reading + 5 digits)
      • 2.00 … 19.99 Ω; 0.01 Ω;±(2 % of reading + 5 digits)
      • 20.0 … 99.9 Ω; 0.1 Ω; ±(2 % of reading + 5 digits)
      • 100.0 … 199.9 Ω; 0.1 Ω; ±5 % of reading
    • Please feel free to contact for detailed specifications, accessories, software and options.
