10kV工業級絕緣高阻診斷測試器

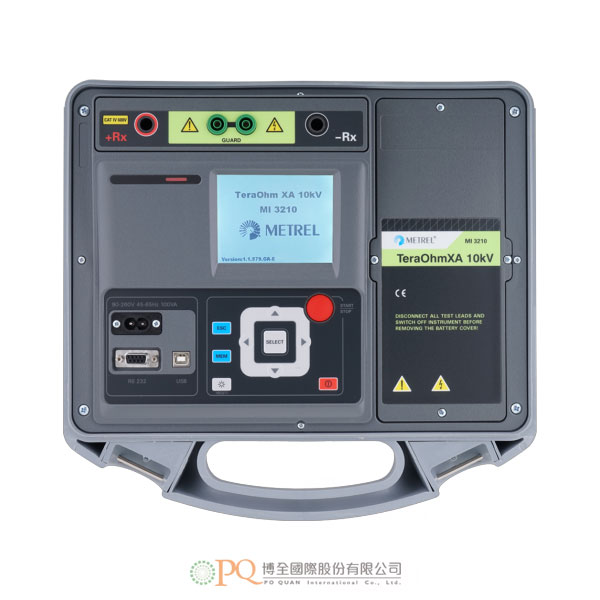

Metrel 10kV Professional Insulation Diagnostic/Test Instrument 型號：MI 3210 TeraOhmXA 10kV

MI 3210 TeraOhm XA 10kV為攜行式、使用電池或主電源操作，具優異的IP 65保護等級，可使用高達10kV的高DC測試電壓來診斷絶緣電阻。
MI 3210 TeraOhm XA 10kV具強固耐用性(CAT IV保護)，並且對輻射射頻場具高度耐受性，最適合在工業環境中使用。
測量功能：
- 絕緣測量。
- 診斷測試(PI、DAR、DD)。
- 跨步電壓測試。
- 耐受電壓測試(DC)，最高達10kV。
- 電壓與頻率測量，最高達550V TRMS。

加入洽詢

產品特點產品規格 Features Specifications

- MI 3210 TeraOhm XA 10kV為攜行式、使用電池或主電源操作，具優異的IP 65保護等級，可使用高達10kV的高DC測試電壓來診斷絶緣電阻。
- MI 3210 TeraOhm XA 10kV具強固耐用性(CAT IV保護)，並且對輻射射頻場具高度耐受性，最適合在工業環境中使用。
- 測量功能：
  - 絕緣測量。
  - 診斷測試(PI、DAR、DD)。
  - 跨步電壓測試。
  - 耐受電壓測試(DC)，最高達10kV。
  - 電壓與頻率測量，最高達550V TRMS。
- 特點：
  - 絕緣電阻測量達20TΩ。
  - 可以50V及100V步階調整測試電壓 (50V~10kV)。
  - 可編程的計時器。
  - 電容測量。
  - 電容性負載充電率：＜3s / μF@10kV。
  - 完成測量後，自動將待測物放電。
  - 保護終端。
  - 高壓崩潰偵測。
  - 可執行自訂義的測試。
  - 自動調整功能。
  - 數值及圖形形式的測量結果。
  - 電腦軟體HVLink PRO：用於下載和分析測試結果及列印測試報告。
  - 隔離的RS232與USB通訊埠、藍芽介面。
  - 高品質配件，標準組合包括遮蔽式測試導線。
  - 高EM干擾保護：輸入AC電流雜訊抑制(1mA@600V)及額外的結果平均(5、10、30、60)。
  - CAT IV / 600V。
  - 使用主電源或可充電電池操作。
- 應用：
  - 電力變壓器。
  - 在配電網路中測量傳感器。
  - 測試旋轉機械及電纜的絶緣電阻。
  - 生產線定期測試與維護。
  - 各種絶緣問題的故障排除及分析。
  - 高壓產生器。
  - 避雷器。
- 絶緣：
  - 測試電壓範圍：50V～10kV。
  - 測量範圍：10kΩ～20TΩ。
  - 電壓步階：50V(50V～1kV)及100V(1kV～10kV)。
  - 步進電壓測試：5個步階。
  - 計時器：最大100分鐘。
  - 短路/充電電流：5mA ±10 %。
  - 電容性負載充電率：< 3s/µF＠10kV。
  - 電容性負載放電率：< 0.25s/µF@10kV。
- 電壓及頻率：
  - 電壓AC/DC：5V ... 550V。
  - 頻率：10Hz ... 500Hz。
- 體積重量：寬360mm x 高160mm x深330mm，6.5kg。
- 符合標準：
  - 儀器操作：IEC/EN61557-2。
  - 電磁相容性：EN 61326 class A。
  - 安全性：
    - EN 61010-1 (儀器)。
    - EN 61010-2-030。
    - EN 61010-2-033。
    - EN 61010-031 (配件)。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- MI 3210 TeraOhm XA 10kV is a portable, battery or mains powered test instrument with excellent IP protection (IP65), intended for diagnosing of Insulation Resistance by using high DC test voltages of up to 10 kV. Because of its robustness (CAT IV protection) and high immunity to radiated RF fields it is best suited for industrial environment.
- MEASURING FUNCTIONS
  - Insulation Measurement;
  - Diagnostic Test (PI, DAR, DD) ;
  - Step Voltage Test;
  - Withstanding Voltage Test (DC) up to 10 kV;
  - Voltage and frequency measurement up to 550 V TRMS.
- OTHER FEATURES
  - Insulation resistance up to 20 TΩ;
  - Adjustable test voltage (50 V...10 kV) 50 V and 100 V step;
  - Programmable timer;
  - Capacitance measurement;
  - Charging rate for capacitive load < 3 s / µF at 10 kV;
  - Automatic discharge of test object after completion of measurement;
  - Guard terminal
  - High voltage breakdown detection;
  - Custom defined tests
  - Auto adjustment function
  - Measurement results in numerical and graphical form;
  - PC software HVLink PRO for downloading and analyzing of the test results and test report printing;
  - Isolated RS232 and USB communication ports, BT interface;
  - High quality accessories including shielded test leads in standard set;
  - High EM interferences protection: Input AC current noise rejection (1 mA∞600 V) and additional averaging of the result (5, 10, 30, 60);
  - CAT IV / 600 V;
  - Mains and rechargeable battery power supply.
- APPLICATION
  - Power transformers;
  - Measuring transducers in distribution networks;
  - Testing insulation resistance of rotating machinery and cables;
  - Production line periodic testing and maintenance;
  - Troubleshooting and analysis of all kinds of insulation problems;
  - High voltage generators;
  - Surge arrestors.
- STANDARDS:
  - Instruments operation:
    - IEC/EN61557-2
  - Electromagnetic compatibility:
    - EN 61326 class A
  - Safety:
    - EN 61010-1 (instrument)
    - EN 61010-2-030
    - EN 61010-2-033
    - EN 61010-031(accessories)
- TECHNICAL DATA:
  - INSULATION
    - Test Voltage range 50 V ... 10 kV
    - Measuring range 10 kΩ ... 20 TΩ
    - Voltage steps 50 V (50 V ... 1 kV) and 100 V (1 kV ... 10 kV)
    - Step voltage test in 5 steps
    - Timer Max. 100 min
    - Short circuit / charge current 5 mA ±10 %
    - Charging rate for capacitive load < 3 s / µF at 10 kV
    - Discharging rate for capacitive load < 0,25 s / µF at 10 kV
  - VOLTAGE AND FREQUENCY
    - Voltage AC/DC 5 V ... 550 V
    - Frequency 10 Hz ... 500 Hz
  - Dimensions (w x h x d): 360 x 160 x 330 mm
  - Weight (with batteries, without accessories): 6.5 kg
- Please feel free to contact for detailed specifications, accessories, software, and options.
