5kV攜行式絕緣高阻診斷測試器

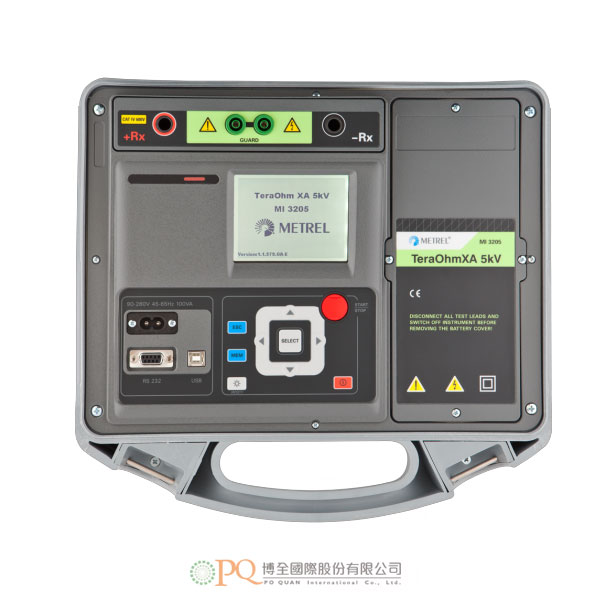

Metrel 5kV Professional Insulation Diagnostic/Test Instrument 型號:MI 3205 TeraOhmXA 5kV
  • MI 3205 TeraOhm XA 5kV為攜行式,使用鋰離子電池或主電源操作,具優異的IP保護等級(關閉機箱IP65,打開機箱IP54),可使用高達5kV的大測試電壓來診斷絶緣電阻。其設計製造,是以多年在這個領域工作所獲得的豐富知識經驗為基礎。
  • 測量功能:
    • 絕緣測量。
    • 診斷測試(PI、DAR、DD)。
    • 步進電壓測試。
    • 耐受電壓測試(DC),最高達5kV。
    • 電壓與頻率測量,最高達550V TRMS。
    • MI 3205 TeraOhmXA 5kV為攜行式、使用鋰離子電池或主電源操作,具優異的IP保護等級(關閉機箱IP65,打開機箱IP54),可使用高達5kV的高測試電壓來診斷絶緣電阻。其設計與製造,是以多年在這個領域工作所獲得的豐富知識與經驗為基礎。
    • 測量功能:
      • 絕緣測量。
      • 診斷測試(PI、DAR、DD)。
      • 跨步電壓測試。
      • 耐受電壓測試(DC),最高達5kV。
      • 電壓與頻率測量,最高達550V TRMS。
    • 特點:
      • 絕緣電阻測量達15TΩ。
      • 可以50V及100V步階調整測試電壓(50V~5kV )。
      • 可編程的計時器。
      • 電容測量。
      • 電容性負載充電率:<1.5s/μF@5kV。
      • 完成測量後,自動將待測物放電。
      • 保護終端。
      • 高壓崩潰偵測。
      • 可執行自訂義的測試。
      • 自動調整功能。
      • 數值與圖形形式的測量結果。
      • 電腦軟體HVLink PRO:用於下載和分析測試結果及列印測試報告。
      • 隔離的RS232與USB通訊埠、藍芽介面。
      • 高品質配件,標準組合包括遮蔽式測試導線。
      • 高EM干擾保護:輸入AC電流雜訊抑制(1mA@300V)及額外的結果平均(5、10、30、60)。
      • CAT IV/600V。
      • 大功率鋰離子電池組(14.8V,4.4Ah)。
      • 使用主電源或可充電電池操作。
    • 應用:
      • 電力變壓器。
      • 在配電網路中測量傳感器。
      • 測試旋轉機械及電纜的絶緣電阻。
      • 生產線定期測試與維護。
      • 各種絶緣問題的故障排除及分析。
      • 高壓產生器。
      • 避雷器及變阻器。
    • 絶緣電阻測量:
      • MΩ … 9.99 MΩ,解析度10 kΩ。
      • 10.0 MΩ … 99.9 MΩ,解析度100 kΩ。
      • 100 MΩ … 999 MΩ,解析度1 MΩ。
      • GΩ … 9.99 GΩ,解析度10 MΩ。
      • 10.0 GΩ … 99.9 GΩ,解析度100 MΩ。
      • 100 GΩ … 999 GΩ,解析度1 GΩ。
      • TΩ … 9.9 TΩ,解析度100 GΩ。
      • 10 TΩ … 15 TΩ,解析度1 TΩ。
    • 測試電壓:
      • 0 V … 999 V,解析度1V。
      • kV… 4.99 kV,解析度10V。
    • 介質吸收比(DAR):
      • 0.01… 9.99,解析度0.01。
      • 10.0 … 100.0,解析度0.1。
    • 極化指數:
      • 0.01… 9.99,解析度0.01。
      • 10.0 … 100.0,解析度0.1。
    • 體積重量:寬345mm x 高160mm x深335mm,6.5kg。
    • 符合標準:
      • 電磁相容性:EN 61326 class A。
    • 安全性:
      • EN 61010-1 (儀器)。
      • EN 61010-2-030。
      • EN 61010-2-033。
      • EN 61010-031 (配件) 。
    • 詳細規格、配件、軟體及選購,歡迎洽詢。
    • MI 3205 TeraOhm XA 5kV is a portable battery (Li-ion) or mains powered test instrument with excellent IP protection (IP65 case closed and IP54 case open), intended for diagnosing of Insulation Resistance by using high test voltages of up to 5 kV. It is designed and produced with the extensive knowledge and experience acquired through many years of working in this field.
    • MEASURING FUNCTIONS
      • Insulation Measurement;
      • Diagnostic Test (PI, DAR, DD);
      • Step Voltage Test;
      • Withstanding Voltage Test (DC) up to 5 kV;
      • Voltage and frequency measurement up to 550 V TRMS.
    • OTHER FEATURES
      • Insulation resistance up to 15 TΩ;
      • Adjustable test voltage (50 V...5 kV) 50 V and 100 V step;
      • Programmable timer;
      • Capacitance measurement;
      • Charging rate for capacitive load < 1,5 s / µF at 5 kV;
      • Automatic discharge of test object after completion of measurement;
      • Guard terminal;
      • High voltage breakdown detection;
      • Custom defined tests;
      • Auto adjustment function;
      • Measurement results in numerical and graphical form;
      • PC software HVLink PRO for downloading and analyzing of the test results and test report printing;
      • Isolated RS232 and USB communication ports, BT interface;
      • High quality accessories including shielded test leads in standard set;
      • High EM interferences protection: Input AC current noise rejection (1 mA@300 V) and additional averaging of the result (5, 10, 30, 60);
      • CAT IV / 600 V;
      • High power Li-ion battery pack (14.8V, 4.4Ah);
      • Mains and rechargeable battery power supply.
    • APPLICATION
      • Power transformers;
      • Measuring transducers in distribu­tion networks;
      • Testing insulation resistance of rotating machinery and cables;
      • Production line periodic testing and maintenance;
      • Troubleshooting and analysis of all kinds of insulation problems;
      • High voltage generators;
      • Surge arrestors and varistors.
    • Insulation resistance:
      • 0.01MΩ … 9.99 MΩ
      • 10.0 MΩ … 99.9 MΩ
      • 100 MΩ … 999 MΩ
      • 1.00GΩ … 9.99 GΩ
      • 10.0 GΩ … 99.9 GΩ
      • 100 GΩ … 999 GΩ
      • 1.0TΩ … 9.9 TΩ
      • 10 TΩ … 15 TΩ
    • Test voltage:
      • 0 V … 999 V
      • 1.00kV… 4.99 kV
    • Dielectric absorption ratio (DAR):
      • 0.01… 9.99
      • 10.0 … 100.0
    • Polarization index (PI):
      • 0.01… 9.99
      • 10.0 … 100.0
    • Dimensions (w x h x d): 345 x 160 x 335 mm
    • Weight (with batteries, without accessories): 6.5 kg
    • STANDARDS:
      • Electromagnetic compatibility: EN 61326 class A
      • Safety:
        • EN 61010-1 (instrument)
        • EN 61010-2-030
        • EN 61010-2-033
        • EN 61010-031(accessories)
    • Please feel free to contact for detailed specifications, accessories, software and options.
