5kV絶緣高阻診斷測試器

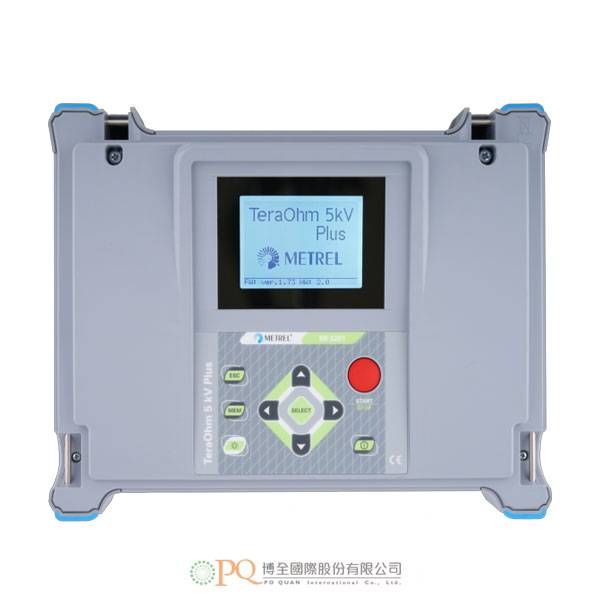

Metrel Advanced 5 kV Insulation Tester with Diagnostics Tools 型號：MI 3201 TeraOhm 5 kV Plus

具備執行絶緣系統深度診斷所需的所有必要功能。
自動計算極化、介質放電與介質吸收比指數，並可執行跨步電壓測試，極適用於要求最嚴苛的客戶及應用。
大型LCD顯示幕顯示實時的R（t）圖形。
可選購Windows相容電腦軟體HVLink PRO及經由RS232或USB通訊介面，將儀器連接到電腦，管理已記錄的測試資料。

加入洽詢

產品特點產品規格 Features Specifications

- 具備執行絶緣系統深度診斷所需的所有必要功能。
- 自動計算極化、介質放電與介質吸收比指數，並可執行跨步電壓測試，極適用於要求最嚴苛的客戶及應用。
- 大型LCD顯示幕顯示實時的R（t）圖形。
- 可使用選購的Windows相容電腦軟體HVLink PRO及經由RS232或USB通訊介面，將儀器連接到電腦，管理已記錄的測試資料。
- 典型應用：
  - 電力變壓器。
  - 高壓電纜。
  - 旋轉機械。
  - 避雷器。
  - 測量傳感器。
- 主要特點：
  - 診斷工具：極化指數（PI）、電介質放電（DD）、介電吸收比（DAR）與自動的電阻範圍調整。
  - 一次測量，便可測得及顯示所有參數。
  - 跨步電壓測試：絕緣電阻是在5個不同的平等順序測試電壓進行測量，可執行絕緣系統的深度診斷。
  - R（t）圖形：提供實時的電阻與時間關係的圖形，以圖形表示材料對於所施加的測試電壓的響應。
  - 高充電容量：使用5mA充電電流，可對最高達50μF的絕緣系統快速進行充電及測試。
  - 高電磁（雜訊）耐受性：內建雜訊抑制濾波器及標準配備遮蔽測試導線，適合在具有高電磁干擾例如高壓開關場或類似設備環境下，進行精準的絶緣測試。
  - 高防護等級：適於工業環境的CAT IV / 600V過電壓類別。
  - 輕量、操作便利的設計：手提式強固攜行箱，僅重3kg。
- 符合標準：
  - 儀器操作：IEC/EN61557-2。
  - 電磁相容性：EN 61326 class B。
  - 安全性：
    - 儀器：EN 61010-1。
    - 配件：EN 61010-031。
- 絶緣診斷測試：
  - 測試電壓範圍：250～5,000V。
  - 測量範圍：5kΩ～10TΩ。
  - 電壓步階：～5kV@步階25V。
  - 電壓斜變測試：有。
  - 測試後自動放電：是。
  - 計算介質放電、介質吸收比、極化指數：有。
  - 跨步電壓測試：有。
  - 耐壓測試：有。
  - 計時器：有（～100分鐘）。
  - 洩漏電流測量：有。
  - 電容測量：有。
  - 短路/充電電流：5mA。
  - 保護端：有。
  - 自動調整功能：有。
  - 聲響警報：有。
  - 自動範圍調整：有。
  - 標準配備遮蔽測試導線：有。
- 電壓：
  - 電壓測試AC/DC：～600V AC及DC。
- 精度：
  - 絶緣：5% + 3d（～1TΩ），15% + 3d（～10TΩ）。
  - 電壓：3% + 4V。
  - 電容：5% + 4nF。
- 顯示幕：
  - R（t）圖形功能：有。
  - 背光：有。
  - 圖形式LCD。
- 記憶體、軟體及通訊介面：
  - USB / RS232下載：可。
  - 記憶體容量：128kB。
  - 軟體：選購HVLink PRO電腦軟體。
- 安全與保護等級：
  - IP 40。
  - 符合安規類別CAT IV / 600 V。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- The new TeraOhm 5 kV Plus insulation tester has all necessary features for a profound insulation diagnostics.
- Automated calculation of PI, DD and DAR, combined with a possibility to perform a step voltage test make the instrument suitable for the most demanding customers and applications.
- Large LCD display allows real time R(t) graphs to be displayed.
- Windows compatible HVLink PRO PC Software and either RS232 or USB communications ports serve for connecting the instrument to the PC and management of the recorded test data.
- Typical Applications:
  - power transformers
  - high voltage cables
  - rotating machines
  - surge arrestors
  - measuring transducers
- Key features:
  - Diagnostic tools - Polarization index (PI), Dielectric discharge (DD) and Dielectric Absorption Ratio (DAR) with automated resistance ranging.
  - All parameters can be measured and displayed in one single measurement.
  - Step voltage test - Insulation resistance will be measured at five different, equality sequenced test voltages for profound insulation system diagnostics.
  - R(t) graph - Real time resistance against time graph plotting facility to graphically illustrate the response of a material to an applied test voltage.
  - High charging capacity - With 5 mA charging current insulation systems up to 50 μF can be quickly charged and tested.
  - High EM (noise) immunity - Built in noise rejection filters and shielded test leads supplied in a standard set make the instrument suitable for accurate insulation testing in environments with high EM interferences like HV switchyards or similar.
  - High protection level - CAT IV / 600 V overvoltage category for industrial environments.
  - Lightweight and user-friendly design - TeraOhm 5 kV Plus is packed in a handy, rugged carrying case weighing only 3 kg.
- Standards:
  - Instruments operation: IEC/EN61557-2
  - Electromagnetic compatibility: EN 61326 class B
  - Safety:
    - EN 61010-1 (instrument)
    - EN 61010-031(accessories)
- Insulation:
  - Test voltage range 250 ... 5000 V
  - Measuring range 5 kΩ ... 10 TΩ
  - Voltage steps up to 5 kV, step by 25 V
  - Voltage ramp test yes
  - Automatic discharge after test yes
  - Calculation of DD, DAR, PI yes
  - Step voltage testing yes
  - Withstanding voltage test yes
  - Timer yes (up to 100 min)
  - Leakage current measurement yes
  - Capacitance measurement yes
  - Short circuit / charge current 5 mA
  - Guard terminal yes
  - Auto adjustment function yes
  - Audible warnings yes
  - Auto ranging yes
  - Shielded test leads included yes
- Voltage:
  - Voltage test AC/DC up to 600 V AC and DC
- Accuracy:
  - Insulation 5% + 3d (to 1 TΩ), 15% + 3d (to 10 TΩ)
  - Voltage 3% + 4 V
  - Capacitance 5% + 4 nF
- Display:
  - R(t) graphs plotting facility yes
  - Backlit yes
  - Graphic display LCD
- Memory, Software And Communication:
  - USB / RS232 downloading yes
  - Memory size 128 kB
  - Software optional HVLink PRO PC Software
- Safety And Protection:
  - IP 40
  - Safety category CAT IV / 600 V
- Please feel free to contact for detailed specifications, accessories, software and options.
