2.5kV多功能電氣安規自動測試器

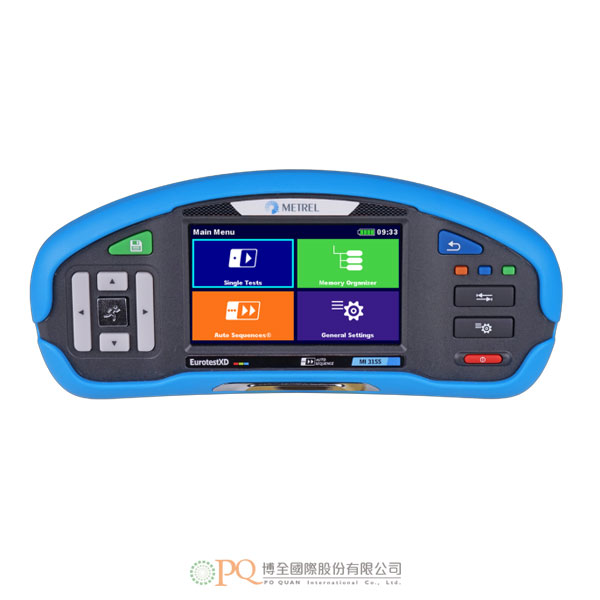

Metrel Multifunctional Electrical Installation Tester 型號:MI 3155 EurotestXD
  • 為Metrel多功能電氣安規測試器的最新旗艦產品,專為工業測試而設計,與其它儀器最大的不同,在於符合人體工學的設計、可憑直觀操作的介面、包括記憶體組織器及完全可程式的自動順序測試,皆透過大型彩色觸控螢幕管理。
  • 完全符合功能性標準如IEC / EN 61557及其他測試參考標準如IEC / EN / HD 60364-4-41等。
  • 支援廣泛的各種測試測量功能,包括線上電壓監測、相序測試、壓敏電阻測試、極化/介質吸收比指數計算、亮度測量、放電時間測試、第一次故障洩漏電流測量、絕緣監測裝置測試、功能性與外觀檢查等。
    • 為Metrel多功能電氣安規測試器的最新旗艦產品,專為工業測試而設計,與其它儀器最大的不同,在於符合人體工學的設計、可憑直觀操作的介面、包括記憶體組織器及完全可程式的自動順序測試,皆透過大型彩色觸控螢幕管理。
    • 完全符合功能性標準如IEC/EN 61557及其他測試參考標準如IEC/EN/HD 60364-4-41等 - 如同其它執行真有效值電流測量、漏電保護裝置測試、3線式和4線式線路/迴路阻抗測試及接地電阻測量的儀器所須具備的條件一樣。
    • 儀器還支援廣泛的各種測試測量功能,包括線上電壓監測、相序測試、壓敏電阻測試、極化指數/介質吸收比指數計算、亮度測量、放電時間測試、第一次故障洩漏電流測量、絕緣監測裝置測試、功能性與外觀檢查等。
    • 測量功能:
      • 4線式帶電變壓器阻抗測量。
      • 採用計算的熱因數執行高精度的短路電流評估。
      • 沒有延長引線導體的保護接地的3線式測試(RPE功能)。
      • L-N、N-PE及L-PE之間的自動測試絕緣功能(R ISO ALL功能)。
      • 4線式導通性測試。
      • DC電壓50V~2500V的絕緣電阻測量及極化指數、介質吸收比的計算。
      • 壓敏電阻測試。
      • 以極性切換的200mA DC測試電流,進行保護接地導體的導通性測試。
      • 以沒有RCD跳脫的7mA測試電流,進行保護接地導體的導通性測試。
      • 以RCD跳脫鎖住的功能,進行2線式及3線式迴路阻抗測量(L-PE)。
      • 使用外部P/S探棒進行接觸電壓測量。
      • 2線式及3線式線路阻抗測量(L-L、L-N)。
      • 單相/三相真有效值電壓及頻率測量。
      • 在頻率範圍為16~400Hz的線路、迴路及RCD測量。
      • 相序測量。
      • 功率及總諧波失真測量(達第12次諧波)。
      • RCD測試(一般及選擇性,AC、A、F、B、B +、MI RCD、EV RCD、PRCD、PRCD-K、PRCD-S型)。
      • 接地電阻測量(3線式及2支鉤錶方式)。
      • 使用Ro轉接器的特定接地電阻測量(選購)。
      • 真有效值洩漏及負載電流測量(選購)。
      • 第一次故障洩漏電流測量。
      • 絕緣監測裝置測試。
      • 機械模式支援(時間放電)。
      • 照明測量(選購)。
      • 高解析度迴路阻抗(mΩ,選購)。
      • 支援電動車電源設備測試(選購)。
      • 測定電纜位置(選購)。
      • 支援QR及/或條碼掃描器(選購)。
    • 導通性:
      • 測試電流7mA,2線式(測量範圍;解析度;精度):
        • 0.00Ω ... 19.99Ω;0.1Ω;±(5 % rdg.+3位數)。
        • 20.0Ω ... 1999Ω;1Ω。
      • 測試電流200mA,2線式,4線式(測量範圍;解析度;精度):
        • 0.00Ω ... 19.99Ω;0.01Ω;±(3 % rdg.+3位數)。
        • 20.0Ω ... 199.9Ω;0.1Ω;±(5 % rdg.)。
        • 200.0Ω ... 1999Ω;1Ω;±(5 % rdg.)。
    • 絶緣電阻:
      • 測試電壓50/100/250V(測量範圍;解析度;精度):
        • 0.00MΩ ... 19.99MΩ;0.01MΩ;±(5 % rdg.+3位數)。
        • 20.0MΩ ... 99.9MΩ;0.1MΩ;±(10 % rdg.)。
        • 100.0MΩ ... 199.9MΩ;0.1MΩ;±(20 % rdg.)。
      • 測試電壓500/1000V(測量範圍;解析度;精度):
        • 0.00MΩ ... 19.99MΩ;0.01MΩ;±(5 % rdg.+3位數)。
        • 20.0MΩ ... 199.9MΩ;0.1MΩ;±(5 % rdg.)。
        • 200MΩ ... 999MΩ;1MΩ;±(10 % rdg.)。
      • 測試電壓2500V(測量範圍;解析度;精度):
        • 0.00MΩ ... 19.99MΩ;0.01MΩ;±(5 % rdg.+3位數)。
        • 20.0MΩ ... 199.9MΩ;0.1MΩ;±(5 % rdg.)。
        • 200MΩ ... 999MΩ;1MΩ;±(10 % rdg.)。
        • 1.00GΩ ... 19.99GΩ;0.01GΩ;±(10 % rdg.)。
    • 詳細機型規格、配件、軟體及選購,歡迎洽詢。
    • MI 3155 EurotestXD is the newest flagship of Metrel’s most advanced line of multi-functional measuring instruments and is designed specifically for testing in industry.
    • What differentiates this instrument from the rest is its ergonomic design and an intuitive user interface, encompassing a memory organizer and fully programmable AUTO SEQUENCEs, managed through a large colour touch screen display.
    • It is fully compliant with functionality standards (e.g. IEC/EN 61557) and other reference standards for testing (e.g. IEC/EN/HD 60364-4-41,...) as is required for any instrument that performs TRMS current measurements, RCD tests, line and loop impedance tests with 3 (and 4) wires and earth resistance measurements.
    • Besides those, the instrument supports a wide range of tests and measuring functions, including on-line voltage monitoring, phase sequence testing, varistor testing, PI/DAR calculation, luminance measurement, discharge time testing, ISFL measurements, IMD tests as well as functional and visual inspections.
    • Measuring Functions:
      • Live Transformer’s Impedance Measurement with Four Wire Test;
      • Hi-precision Short Circuit Current evaluation with Calculated Hot factor;
      • 3-wire test of PE (RPE function) without extension lead conductor;
      • Autotest insulation function between L-N, N-PE and L-PE (R ISO ALL function);
      • 4 wire continuity test;
      • Insulation resistance with DC voltage from 50 V to 2500 V and PI, DAR calculation;
      • Varistor test;
      • Continuity of PE conductors with 200 mA DC test current with polarity change;
      • Continuity of PE conductors with 7 mA test current without RCD tripping;
      • 2-wire and 3-wire loop impedance (L-PE) measurement with Trip Lock RCD function;
      • Touch voltage / Contact voltage measurement with external P/S probe.
      • 2-wire and 3-wire line impedance (L-L, L-N) measurement;
      • 1 phase / 3-phase TRMS voltage and frequency measurements;
      • Line, loop and RCD measurements at frequency range 16 ... 400 Hz;
      • Phase sequence;
      • Power and THD measurement (up to the 12th harmonic);
      • RCD testing (general and selective, type AC, A, F, B, B+, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S);
      • Earth resistance (3-wire and 2-clamps method);
      • Specific earth resistance with Ro-adapter (option);
      • TRMS leakage and load currents (option);
      • First fault leakage current (ISFL);
      • Testing of Insulation Monitoring Devices (IMDs);
      • Machine mode support with time discharge;
      • Illumination (option);
      • High resolution Loop impendance (mΩ) (option);
      • EVSE (Electrical Vehicle Supply Equipment) support (option);
      • Determining location of cables (option);
      • QR and/or barcode scanner support (option).
    • Continuity:
      • Test Current 7 mA 2-wire (Measuring range; Resolution; Accuracy):
        • 0.00 Ω ... 19.99 Ω; 0.1 Ω; ±(5 % of r. + 3 digits)
        • 20.0 Ω ... 1999 Ω; 1 Ω
      • Test Current 200 mA 2-wire, 4-wire (Measuring range; Resolution; Accuracy):
        • 0.00 Ω ... 19.99 Ω; 0.01 Ω; ±(3 % of r. + 3 digits)
        • 20.0 Ω ... 199.9 Ω; 0.1 Ω; ±(5 % of r.)
        • 200.0 Ω ... 1999 Ω; 1 Ω; ±(5 % of r.)
    • Insulation Resistance:
      • Test Voltage 50/100/250V (Measuring range; Resolution; Accuracy):
        • 0.00 MΩ ... 19.99 MΩ; 0.01 MΩ; ±(5 % of r. + 3 digits)
        • 20.0 MΩ ... 99.9 MΩ; 0.1 MΩ; ±(10 % of r.)
        • 100.0 MΩ ... 199.9 MΩ; 0.1 MΩ; ±(20 % of r.)
      • Test Voltage 500/1000 V (Measuring range; Resolution; Accuracy):
        • 0.00 MΩ ... 19.99 MΩ; 0.01 MΩ; ±(5 % of r. + 3 digits)
        • 20.0 MΩ ... 199.9 MΩ; 0.1 MΩ; ±(5 % of r.)
        • 200 MΩ ... 999 MΩ; 1 MΩ; ±(10 % of r.)
      • Test Voltage 2500V (Measuring range; Resolution; Accuracy):
        • 0.00 MΩ ... 19.99 MΩ; 0.01 MΩ; ±(5 % of r. + 3 digits)
        • 20.0 MΩ ... 199.9 MΩ; 0.1 MΩ; ±(5 % of r.)
        • 200 MΩ ... 999 MΩ; 1 MΩ; ±(10 % of r.)
        • 1.00 GΩ ... 19.99 GΩ; 0.01 GΩ; ±(10 % of r.)
    • Please feel free to contact for detailed specifications, accessories, software and options.
