2.5kV多功能電氣安規自動測試器

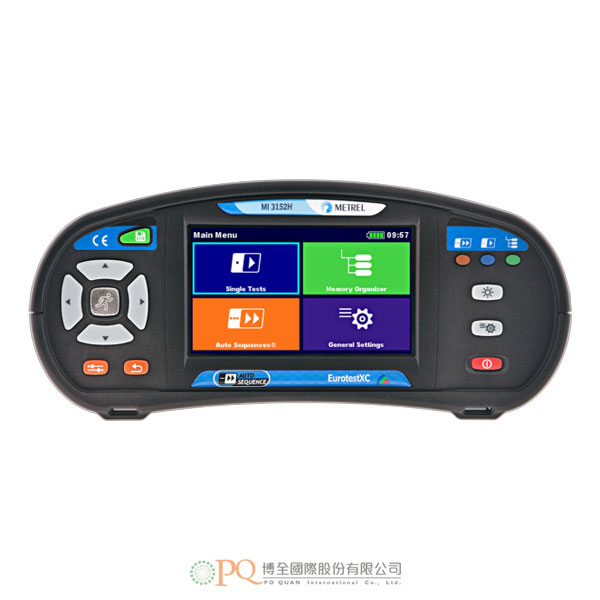

Metrel 2.5KV Multi-functional Electrical Installation Tester 型號：MI 3152H EurotestXC 2.5KV

MI 3152H EurotestXC 2.5 kV是Metrel新一代的多功能測量儀器，包含已知名的功能例如符合IEC/EN 61557標準的完整設備安規測試及TN與TT接地系統的自動順序測試，加上擴充的功能 - 高達2.5kV測試電壓的絶緣電阻測量，皆是透過大型彩色觸控螢幕的全新操作介面操縱。
囊括眾多功能：從線上電壓監測、相序測試、變阻器測試、3線2支鉤錶型式的接地電阻測量及照度測量、真有效值電流測量，到RCD測試、線路及迴路阻抗測試，以及藉由計算極化與介質吸收比指數而進行的診斷測試。
特點包括：預設的與屬性連動的自動順序測試；預設的自動測試：自動TT、自動TN/RCD、自動TN；內建輔助說明畫面，以供現場參考；內建保險絲表，以供自動評估線路/迴路阻抗結果…等。

加入洽詢

產品特點產品規格 Features Specifications

- MI 3152H EurotestXC 2.5 kV是Metrel新一代的多功能測量儀器，包含已知名的功能例如符合IEC/EN 61557標準的完整設備安規測試及TN與TT接地系統的自動順序測試，加上擴充的功能 - 高達2.5kV測試電壓的絶緣電阻測量，皆是透過大型彩色觸控螢幕的全新操作介面操縱。
- 囊括眾多功能：從線上電壓監測、相序測試、變阻器測試、3線2支鉤錶型式的接地電阻測量及照度測量、真有效值電流測量，到RCD測試、線路及迴路阻抗測試，以及藉由計算極化與介質吸收比指數而進行的診斷測試。
- 測量功能：
  - 以DC電壓50V～2500V進行絶緣電阻測量及計算極化與介質吸收比指數。
  - 變阻器測試。
  - 以極性切換的200mA DC測試電流，進行保護接地導體的導通性測試。
  - 以沒有RCD跳脫的7mA測試電流，進行保護接地導體的導通性測試。
  - 結合線路/迴路阻抗測試在一個Z AUTO功能中。
  - 以RCD跳脫鎖住的功能，進行迴路阻抗測量。
  - 真有效值電壓及頻率測量。
  - 相序測試。
  - 功率及總諧波失真測量 - 達第12次諧波。
  - RCD測試（一般及選擇性，AC、A、F、MI RCD、EV RCD、PRCD、PRCD-K、PRCD-S型）。
  - 接地電阻測量（3線式及2支鉤錶方式）。
  - 使用Ro轉接器的特殊接地電阻測量（選購）。
  - 真有效值洩漏及負載電流測量（選購）。
  - 照度測量（選購）。
  - 高解析度迴路阻抗測量（mΩ，選購)。
  - 電動車電源設備自動順序測試及功能檢測。
  - 測定電纜位置（選購）。
  - 支援QR及/或條碼掃描器(選購)。
- 特點：
  - 預設的與屬性連動的自動順序測試。
  - 預設的自動測試：
    - 自動TT（U、Zln、Zs、Uc）。
    - 自動TN/RCD（U、Zln、Zs、Rpe）。
    - 自動TN（U、Zln、Zlpe、Rpe）。
  - 內建輔助說明畫面，以供現場參考。
  - 內建保險絲表，以供自動評估線路/迴路阻抗結果。
  - 實時監測全部3個電壓。
  - 在導通性測試時，自動極性反轉。
  - 自動的RCD測試程序。
  - 自動的阻抗測試程序（Z AUTO）。
  - 功能性檢測。
  - 依據所選擇的區域群組進行測量過濾。
  - 內建充電器與可充電電池（為標準附件）。
  - 可透過內建的藍芽，與個人電腦、Android平板電腦及智慧型手機，進行藍芽通訊。
  - 可使用電腦套裝軟體Metrel ES Manager建立測試結構及報告、上傳/下載資料。
  - 可選購aMESM Android APP建立測試結構及報告、上傳/下載資料。
- 應用：
  - TT及TN電源系統測試。
  - 單相及多相系統測試。
  - 家用及工業設備的初次及定期測試。
  - 照明設備。
  - 絶緣趨勢監測。
  - 電動車電源設備測試。

功能

測量範圍

解析度

精度

導通性

測試電流7 mA

2線式

0.00Ω... 19.99Ω

20.0Ω... 1999Ω

0.1Ω

1Ω

±(5 % rdg. + 3位數)

測試電流200 mA

2線式

0.00Ω... 19.99Ω

20.0Ω... 199.9Ω

200.0Ω... 1999Ω

0.01 Ω

0.1 Ω

1 Ω

±(3 % rdg. + 3位數)

±(5 % rdg.)

絶緣電阻

測試電壓50/100/250 V

0.00MΩ... 19.99MΩ

20.0MΩ... 99.9MΩ

100.0MΩ... 199.9MΩ

0.01MΩ

0.1MΩ

±(5 % rdg. + 3位數)

±(10 % rdg.)

±(20 % rdg.)

測試電壓500/1000 V

0.00MΩ... 19.99MΩ

20.0MΩ... 199.9MΩ

200MΩ... 999MΩ

0.01MΩ

0.1MΩ

1MΩ

±(5 % rdg + 3 digits)

±(5 % rdg.)

±(10 % rdg)

測試電壓2500 V

0.00MΩ... 19.99MΩ

20.0MΩ... 199.9MΩ

200MΩ... 999MΩ

1.00GΩ... 19.99GΩ

0.01MΩ

0.1MΩ

1MΩ

0.01GΩ

±(5 % rdg. + 3位數)

±(5 % rdg..)

±(10 % rdg..)

±(10 % rdg.)

絶緣分析

計算PI、DAR

(DD只有在測試電壓為 500/1000/2500 V時才計算)

0.01MΩ... 9.99MΩ

10.0MΩ... 100MΩ

0.01MΩ

0.1MΩ

±(5 % rdg. + 2位數)

±(5 % rdg.)

一般規格	電源	9VDC (6x1.5 V AA電池或可充電電池)
	過電壓等級	1000 V DC CAT II; 600 V CAT III; 300 V CAT IV
	保護等級	雙重絶緣
	通訊埠	BT, USB, RS232
	重量	1.3 kg
	體積(長x高 x寬)	230 x 103 x 115 mm

符合標準：
- 功能性：EN 61557; DIN 5032
- 其它測試參考標準：
  - IEC/EN/HD 60364-4-41;
  - IEC/EN 61008; IEC/EN 61009;
  - BS 7671; AS/NZ 3017
- 電磁相容性(EMC)：IEC/EN 61326-1
- 安全性：IEC/EN 61010-1; IEC/EN 61010-031; IEC/EN 61010-2-030; IEC/EN 61010-2-032
詳細規格、配件、軟體與選購，歡迎洽詢。

- MI 3152H EurotestXC 2,5 kV is an instrument from the new generation of Metrel’s multifunctional measuring instruments.
- The already well known functions like complete installation safety testing according to IEC/EN 61557 and AUTO SEQUENCE testing of TN and TT earthing systems expanded with insulation resistance measurement with the test voltage up to 2,5 kV are managed by a completely new user interface based on large colour touch screen display.
- A wide range of functions is included: from on-line voltage monitoring, phase sequence testing, varistor testing, earth resistance measurement with 3 wire and 2 clamps method and illuminance measurement, TRMS current measurement up to RCD tests, line and loop impedance tests as well as diagnostic test enabled by PI and DAR indexes calculation.
- MEASURING FUNCTIONS
  - Insulation resistance with DC voltage from 50 V to 2500 V and PI, DAR calculation;
  - Varistor test;
  - Continuity of PE conductors with 200 mA DC test current with polarity change;
  - Continuity of PE conductors with 7 mA test current without RCD tripping;
  - Line/Loop impedance combined also in one function Z AUTO;
  - Loop impedance with Trip Lock RCD function;
  - TRMS voltage and frequency measurements;
  - Phase sequence;
  - Power and THD measurement (up to the 12th harmonic);
  - RCD testing (general and selective, type AC, A, F, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S);
  - Earth resistance (3-wire and 2-clamps method);
  - Specific earth resistance with Ro-adapter (option);
  - TRMS leakage and load currents (option);
  - Illumination (option);
  - High resolution Loop impendance (mΩ) (option);
  - EVSE AUTO SEQUENCEs and function inspections;
  - Determining location of cables (option);
  - QR and/or barcode scanner support (option).
- OTHER FEATURES
  - Predefined profile dependent AUTO SEQUENCEs.
  - Predefined Automatic tests:
    - Auto TT (U, Zln, Zs, Uc);
    - Auto TN/RCD (U, Zln, Zs, Rpe);
    - Auto TN (U, Zln, Zlpe, Rpe).
  - Built-in help screens for referencing on site.
  - Built-in fuse tables for automatic evaluation of the line / loop impedance result.
  - Monitoring of all 3 voltages in real-time.
  - Automatic polarity reversal on continuity test.
  - Automated RCD testing procedure.
  - Automated Impedance testing procedure (Z AUTO).
  - Functional inspections.
  - Measurement filtering according to the selected area group.
  - Built-in charger and rechargeable batteries as standard accessory.
  - BT communication with PC, Android tablets and smart phones via built-in BT.
  - PC SW Metrel ES Manager (structure and report creation, data upload/download).
  - Optional aMESM Android APP (structure and report creation, data upload/download).
- APPLICATION
  - Testing of TT and TN supply systems;
  - Testing of single and multiphase systems;
  - Initial and periodic testing of domestic and industrial installations;
  - Lightning installations;
  - Observation of insulation trends;
  - Electrical Vehicle Supply Equipment (EVSE) testing.

Function		Measuring range	Resolution	Accuracy
CONTINUITY	Test Current 7 mA 2-wire	0.00 Ω... 19.99Ω 20.0 Ω... 1999 Ω	0.1 Ω 1 Ω	±(5 % of r. + 3 digits)
CONTINUITY	Test Current 200 mA 2-wire	0.00 Ω... 19.99 Ω 20.0 Ω... 199.9 Ω 200.0 Ω... 1999 Ω	0.01 Ω 0.1 Ω 1 Ω	±(3 % of r. + 3 digits) ±(5 % of r.) ±(5 % of r.)
INSULATION RESISTANCE	Test Voltage 50/100/250 V	0.00 MΩ... 19.99 MΩ 20.0 MΩ... 99.9 MΩ 100.0 MΩ... 199.9 MΩ	0.01 MΩ 0.1 MΩ	±(5 % of r. + 3 digits) ±(10 % of r.) ±(20 % of r.)
	Test Voltage 500/1000 V	0.00 MΩ... 19.99 MΩ 20.0 MΩ... 199.9 MΩ 200 MΩ... 999 MΩ	0.01 MΩ 0.1 MΩ 1 MΩ	±(5 % of r. + 3 digits) ±(5 % of r.) ±(10 % of r.)
	Test Voltage 2500 V	0.00 MΩ... 19.99 MΩ 20.0 MΩ... 199.9 MΩ 200 MΩ... 999 MΩ 1.00 GΩ... 19.99 GΩ	0.01 MΩ 0.1 MΩ 1 MΩ 0.01 GΩ	±(5 % of r. + 3 digits) ±(5 % of r.) ±(10 % of r.) ±(10 % of r.)
INSULATION ANALAYZING	Calculation of PI, DAR, DD Only for test voltage 500/1000/2500 V	0.01 MΩ... 9.99 MΩ 10.0 MΩ... 100 MΩ	0.01 MΩ 0.1 MΩ	±(5 % of r. + 2 digits) ±(5 % of r.)

GENERAL	Power supply	9 VDC (6x1.5 V battery or accu, size AA)
	Overvoltage category	1000 V DC CAT II; 600 V CAT III; 300 V CAT IV
	Protection class	double insulation
	COM port	BT, USB, RS232
	Weight	1.3 kg
	Size ( l x h x w )	230 x 103 x 115 mm

STANDARDS
- Functionality: EN 61557; DIN 5032
- Other reference standards for testing:
  - IEC/EN/HD 60364-4-41;
  - IEC/EN 61008; IEC/EN 61009;
  - BS 7671; AS/NZ 3017
- Electromagnetic compatibility (EMC): IEC/EN 61326-1
- Safety: IEC/EN 61010-1; IEC/EN 61010-031; IEC/EN 61010-2-030; IEC/EN 61010-2-032
Please feel free to contact for options, accessories and detailed specifications.
