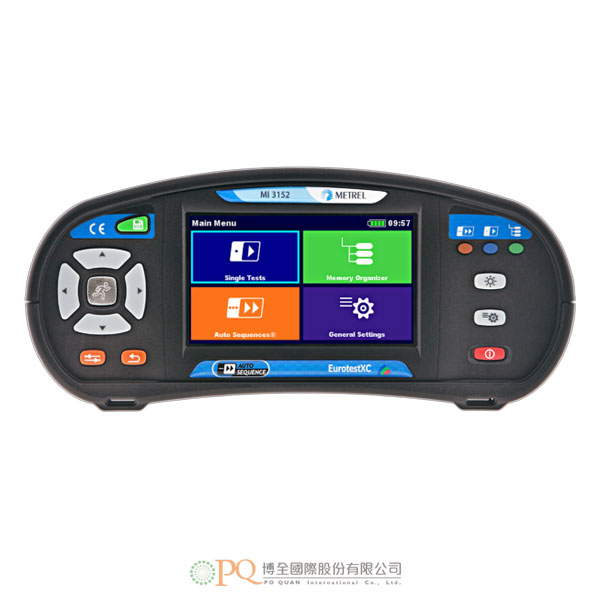

1kV多功能電氣安規自動測試器

Metrel Multifunctional Electrical Installation Tester 型號：MI 3152 EurotestXC

為Metrel新一代多功能測量儀器，包含已知名的功能例如符合IEC/EN 61557標準的完整設備安規測試及TN、TT與IT接地系統的自動順序測試，皆由大型彩色觸控顯示幕的全新操作介面操控。
囊括眾多功能：從線上電壓監測、相序測試、變阻器測試、接地電阻測量、照度測量、真有效值電流測量，到RCD測試、線路及迴路阻抗測試、特定接地電阻測量、第一次故障洩漏電流測量與絕緣監測裝置測試。
應用：TT、TN及IT系統測試；單相及多相系統測試；家用設備的初次及定期測試；維護檢測；照明設備測試；醫療設備測試；電動車電源設備測試…等。

加入洽詢

產品特點產品規格 Features Specifications

- 為Metrel新一代多功能測量儀器，包含已知名的功能例如符合IEC/EN 61557標準的完整設備安規測試及TN、TT與IT接地系統的自動順序測試，皆由大型彩色觸控顯示幕的全新操作介面操控。
- 囊括眾多功能：從線上電壓監測、相序測試、變阻器測試、接地電阻測量、照度測量、真有效值電流測量，到RCD測試、線路及迴路阻抗測試、特定接地電阻測量、第一次故障洩漏電流測量與絕緣監測裝置測試。
- 測量功能：
  - 以DC電壓50V～1000V進行絶緣電阻測量。
  - 變阻器測試。
  - 以極性切換的200mA DC測試電流，進行保護接地導體的導通性測試。
  - 以沒有RCD跳脫的7mA測試電流，進行保護接地導體的導通性測試。
  - 結合線路/迴路阻抗測試在一個Z AUTO功能中。
  - 以RCD跳脫鎖住的功能，進行迴路阻抗測量。
  - 真有效值電壓及頻率測量。
  - 相序測試。
  - 功率及總諧波失真測量 - 達第12次諧波。
  - RCD測試（一般及選擇性，AC、A、F、MI RCD、EV RCD、PRCD、PRCD-K、PRCD-S型）。
  - 接地電阻測量（3線式及2支鉤錶方式）。
  - 使用Ro轉接器的特定接地電阻測量（選購）。
  - 真有效值洩漏及負載電流測量（選購）。
  - 第一次故障洩漏電流。
  - 絕緣監測裝置測試。
  - 照度測量（選購）。
  - 高解析度迴路阻抗測量（mΩ，選購）。
  - 電動車電源設備自動順序測試及功能檢測。
  - 測定電纜位置（選購）。
  - 支援QR及/或條碼掃描器（選購）。
- 應用：
  - TT、TN及IT系統測試。
  - 單相及多相系統測試。
  - 家用設備的初次及定期測試。
  - 維護檢測。
  - 照明設備測試。
  - 醫療設備測試。
  - 消防隊、軍、警車輛。
  - 建築工地。
  - 行動影音設備、音樂廳、遊樂場。
  - 電動車電源設備測試。
- 符合標準：
  - 功能性：EN 61557；DIN 5032。
  - 其它測試參考標準：IEC/EN/HD 60364-4-41、IEC/EN 61008、IEC/EN 61009、BS 7671、AS/NZ 3017。
  - 電磁相容性（EMC）：IEC/EN 61326-1。
  - 安全性：IEC/EN 61010-1、IEC/EN 61010-031、IEC/EN 61010-2-030、IEC/EN 61010-2-032。
- 導通性測試：
  - 測試電流7mA，2線式（測量範圍；解析度；精度）：
    - 0.00Ω ... 19.99Ω；0.1Ω；±（5 % rdg.+3位數）。
    - 20.0Ω ... 1999Ω；1Ω。
  - 測試電流200mA，2線式（測量範圍；解析度；精度）：
    - 0.00Ω ... 19.99Ω；0.01Ω；±（3 % rdg.+3位數）。
    - 20.0Ω ... 199.9Ω；0.1Ω；±（5 % rdg.）。
    - 200.0Ω ... 1999Ω；1Ω；±（5 % rdg.）。
- 絶緣電阻測試：
  - 測試電壓50/100/250V（測量範圍；解析度；精度）：
    - 0.00MΩ ... 19.99MΩ；0.01MΩ；±（5 % rdg.+3位數）。
    - 20.0MΩ ... 99.9MΩ；±（10 % rdg.）。
    - 100.0MΩ ... 199.9MΩ；0.1MΩ；±（20 % rdg.）。
  - 測試電壓500/1000V（測量範圍；解析度；精度）：
    - 0.00MΩ ... 19.99MΩ；0.01MΩ；±（5 % rdg.+3位數）。
    - 20.0MΩ ... 199.9MΩ；0.1MΩ；±（5 % rdg.）。
    - 200MΩ ... 999MΩ；1MΩ；±（10% rdg.）。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- MI 3152 EurotestXC is an instrument from the new generation of Metrel’s multifunctional measuring instruments. The already well known functions like complete installation safety testing according to IEC/EN 61557 and AUTO SEQUENCE testing of TN, TT and IT earthing systems are managed by a completely new user interface based on large colour touch screen display.
- A wide range of functions is included: from on-line voltage monitoring, phase sequence testing, varistor testing, earth resistance measurement, illuminance measurement and TRMS current measurement up to RCD tests, line and loop impedance tests, specific earth resistance measurements as well as ISFL measurements and the IMD tests.
- Measuring Functions:
  - Insulation resistance with DC voltage from 50 V to 1000 V;
  - Varistor test;
  - Continuity of PE conductors with 200 mA DC test current with polarity change;
  - Continuity of PE conductors with 7 mA test current without RCD tripping;
  - Line/Loop impedance combined also in one function Z AUTO;
  - Loop impedance with Trip Lock RCD function;
  - TRMS voltage and frequency measurements;
  - Phase sequence;
  - Power and THD measurement (up to the 12th harmonic);
  - RCD testing (general and selective, type AC, A, F, B, B+, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S);
  - Earth resistance (3-wire and 2-clamps method);
  - Specific earth resistance with Ro-adapter (option);
  - TRMS leakage and load currents (option);
  - First fault leakage current (ISFL);
  - Testing of Insulation Monitoring Devices (IMDs);
  - Illumination (option);
  - High resolution Loop impendance (mΩ) (option);
  - EVSE AUTO SEQUENCEs and function inspections.
  - Determining location of cables (option);
  - QR and/or barcode scanner support (option).
- Applications:
  - Testing of TT, TN and IT systems;
  - Testing of single and multiphase systems;
  - Initial and periodic testing of domestic installations;
  - Maintenance;
  - Lightning installations;
  - Medical installation testing;
  - Fire brigades, military and police vehicles;
  - Construction sites;
  - Mobile Video/Audio, Concert Halls, Fair Playground;
  - Electrical Vehicle Supply Equipment (EVSE) testing.
- Standards:
  - Functionality: EN 61557; DIN 5032
  - Other reference standards for testing: IEC/EN/HD 60364-4-41; IEC/EN 61008; IEC/EN 61009; BS 7671; AS/NZ 3017
  - Electromagnetic compatibility (EMC): IEC/EN 61326-1
  - Safety: IEC/EN 61010-1; IEC/EN 61010-031; IEC/EN 61010-2-030; IEC/EN 61010-2-032;
- Continuity:
  - Test Current 7mA, 2-wire (measuring range, resolution, accuracy):
    - 0.00 Ω ... 19.99 Ω; 0.1Ω; ±(5 % of r. + 3 digits)
    - 20.0 Ω ... 1999 Ω; 1Ω
  - Test Current 200mA, 2-wire (measuring range, resolution, accuracy):
    - 0.00 Ω ... 19.99 Ω; 0.01 Ω; ±(3 % of r. + 3 digits)
    - 20.0 Ω ... 199.9 Ω; 0.1 Ω; ±(5 % of r.)
    - 200.0 Ω ... 1999 Ω; 1 Ω; ±(5 % of r.)
- Insulation resistance:
  - Test Voltage 50/100/250 V (measuring range, resolution, accuracy):
    - 0.00 MΩ ... 19.99 MΩ; 0.01 MΩ; ±(5 % of r. + 3 digits)
    - 20.0 MΩ ... 99.9 MΩ; ±(10 % of r.)
    - 100.0 MΩ ... 199.9 MΩ; 0.1 MΩ; ±(20 % of r.)
  - Test Voltage 500/1000 V (measuring range, resolution, accuracy):
    - 0.00 MΩ ... 19.99 MΩ; 0.01 MΩ; ±(5 % of r. + 3 digits)
    - 20.0 MΩ ... 199.9 MΩ; 0.1 MΩ; ±(5 % of r.)
    - 200 MΩ ... 999 MΩ; 1 MΩ; ±(10 % of r.)
- Please feel free to contact for detailed specifications, accessories, software and options.
