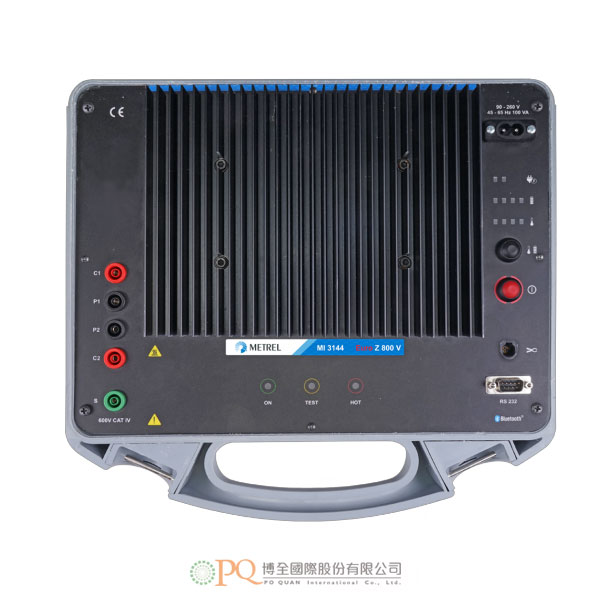

可攜式電氣安規測試器

• 高精度4芯300 A Z線路和Z迴路阻抗測試儀。

• 用於AC電網800 V / 16~420 Hz之大範圍阻抗量測。

• 用於DC電網3~260 V之電源和線路電阻量測。

• 大電流dR 300 A 4芯局部壓降和電流通道電阻量測。

• 接地漏電電驛(ELR)跳脫測試時間和電流量測。

• ELR支援的AC、A和B類型。

• 經由接觸、觸碰和步進電壓進行接地故障分析。

• 懸浮電壓表用於局部接觸結果。

• 使用夾具的單夾大電流接地方法。

• 可選式測試負載（16.6％至100％）。

• 改善的熱性能表現。

• 可攜式鋰電池或電源供電測試儀。

• IP防護等級：IP65（外殼關閉），IP54（外殼開啟）

• CAT IV 600V（3000 m）安全類別。

• 藍牙通訊。

• 黑盒子設計（可使用Android介面進行遠端控制）。

應用:

• 變壓器高精度4芯 300A Z線路和迴路阻抗測試。

• 局部壓降和局部夾鉗電流通道電阻量測。

• 機場高頻寬16~420 Hz安裝阻抗測試。

•  DC電網和電源線路和迴路電阻。

•  Flex & Iron單鉗大電流dR 300 A接地方法，用於雷電系統。

• 使用Flex和Iron單鉗方法的大電流dR 300A接地系統。

•  ELR (MRCD)跳脫電流及跳脫時間測試。

• 經由測量步進，觸碰和轉換電壓方法，測量接地電位。

• 當電流負載超過200 A，變壓器、發電機、接觸器、配電板及電場發生故障時的自動跳脫保護。

• 變壓器及發動機繞阻量測。

• 高精度電池電阻測試。

• 可經由測量兩個測量棒間的電阻進行完整的接地電網測試。

• 接觸電壓測量。

• 大量電流注入接地故障模擬。

• 單鉗接地電阻測試。

符合標準:

•電磁相容性:

 EN 61326

•安全性:

 EN 61010-1

 EN 61010-2-030

 EN 61010-031

 EN-61010-2-032

•功能性:

 EN 61557

 IEEE 81-2012

 EN 60909-0

 EN 60947-2 Annex M

•鋰電池:

 EN 62133-2

可當轉換器配合使用的型號:

•MI 3152 EurotestXC (藍芽及RS-232)

•MI 3152H EurotestXC 2.5kV (藍芽及RS-232)

•MI 3155 EurotestXD (藍芽及RS-232)

•MI 3325 MultiServiserXD (藍芽)

•A 1522 aMESM 做為執行測試的操作台

技術規格:

•阻抗Z / Z線路mΩ / Z迴路mΩ

a.測量範圍: 0.1 mΩ~199.9 mΩ   解析度:0.1 mΩ   精度: ±(5%讀值+3 mΩ)

b.測量範圍: 200 mΩ~1999 mΩ   解析度:1 mΩ      精度: ±(5%讀值+3 mΩ)

c.測量範圍: 2.00 Ω~19.99 Ω      解析度:10 mΩ     精度: ±(5%讀值+3位數)

•阻抗Z / 大電流ΔR

a.測量範圍: 0.1 mΩ~199.9 mΩ   解析度:0.1 mΩ   精度: ±(5%讀值+3 mΩ)

b.測量範圍: 200 mΩ~1999 mΩ   解析度:1 mΩ      精度: ±(5%讀值+3 mΩ)

c.測量範圍: 2.00 Ω~19.99 Ω       解析度:10 mΩ    精度: ±(5%讀值+3位數)

•阻抗Z / 大電流Rsel

a.測量範圍: 0.1 mΩ~199.9 mΩ   解析度:0.1 mΩ   精度: ±(8%讀值+3 mΩ)

b.測量範圍: 200 mΩ~1999 mΩ   解析度:1 mΩ      精度: ±(8%讀值+3 mΩ)

c.測量範圍: 2.00 Ω~19.99 Ω       解析度:10 mΩ    精度: ±(8%讀值+3位數)

•DC電阻R / R線路mΩ

a.測量範圍: 0 mΩ~1999 mΩ     解析度:1 mΩ      精度: ±(5%讀值+3位數)

b.測量範圍: 2.00 Ω~19.99 Ω     解析度:10 mΩ    精度: ±(5%讀值+3位數)

•接地電位U (Utouch)

a.測量範圍: 0.0 V~199.9 V      解析度:0.1 V       精度: 計算值

b.測量範圍: 200 V~999 V        解析度:1 V          精度: 計算值

•接地電位U (Um)

a.測量範圍: 1 mV~1999 mV     解析度:1 mV       精度: ±(2%讀值+2位數)

b.測量範圍: 2.00 V~19.99 V     解析度:10 mV     精度: ±(2%讀值+2位數)

c.測量範圍: 20.0 V~199.9 V     解析度:0.1 V       精度: ±(2%讀值+2位數)

•ELR測試I和t / ELR I

a.測量範圍: 0.1 mA~199.9 mA   解析度:0.1 mA    精度: ±(5%讀值+3位數)

b.測量範圍: 200 mA~1999 mA   解析度:1 mA       精度: ±(5%讀值+3位數)

c.測量範圍: 2.00 V~19.99 V       解析度:10mA      精度: ±(5%讀值+3位數)

•ELR測試I和t / ELR t

a.測量範圍: 0.1 ms~199.9 ms    解析度:0.1 ms    精度: ±(2%讀值+3位數)

b.測量範圍: 200 ms~1999 ms    解析度:1 ms       精度: ±(2%讀值+3位數)

c.測量範圍: 2.00 s~20.00 s        解析度:10ms      精度: ±(2%讀值+3位數)

一般規格:

•電池電源供應: 7.2 V DC (4.4 Ah鋰電池)

•電池充電時間: 3小時（深度放電）

•主電源：90~260 V AC，45~65 Hz，80 VA

•過電壓類別：300 V CAT II

•保護級別: 加強隔離

•測量類別：600 V CAT IV

•污染級別：2

•防護等級: IP65(外殼關閉)，IP54(外殼開啟)

•尺寸：36cm寬 × 16cm高 × 33cm深

•重量：6.5公斤（不含配件）

•詳細機型規格、配件及選購，歡迎洽詢。

KEY FEATURES

• High precision 4-wire 300 A Z Line and Z Loop Impedance Tester.
• High range impedance measurements in 800 V / 16 ... 420 Hz AC networks.
• DC source & line resistance measurements in 3 ... 260 V DC networks.
• High current dR 300 A 4-wire Partial Voltage drops and Current's Path Resistances.
• Earth Leakage Relay (ELR) trip-out testing time and current.
• ELR supported types AC, A, B.
• Ground fault analysis with Contact, Touch and Step voltage.
• Floating voltmeter for partial contact results.
• One-clamp high current grounding method with clamps (flex & iron).
• Selectable test load (16.6 % to 100 %).
• Improved thermal performance.
• Portable battery (Li-ion) or mains powered test instrument.
• IP protection: IP65 (case closed), IP54 (case opened).
• CAT IV 600 V (3000 m) safety category.
• Bluetooth communication.
• Black box design (remote-controlled via an Android device).

APPLICATION
• Live Power Transformer Hi Precision 4-wire 300 A Z Line / Loop Impedance testing.
• Partial Voltage Drops and Partial Clamp Current’s Path resistance measurements.
• Airports High Frequency Band 16 ... 420 Hz Installation Impedances testing.
• DC Networks’ and Power Sources’ Line and Loop Resistances.
• Flex & iron one-clamp high current dR 300 A Grounding method for Lightning systems.
• High Current dR 300 A Integrity of Grounding; system with Flex and Iron One-Clamp method.
• ELR (MRCD) trip-out Current and trip-out time testing.
• Earth Potentials by method of measuring Step, Touch and Transfer voltages.
• Automatic trip-out protection evaluation in case of faults in transformers, generators, turbines, contactors, distribution boards and switchyards whenever energetic loads and sources of protection exceed 200 A.
• Power transformer and motor winding measurement.
• High accuracy battery resistance testing.
• Ground grid integrity testing by measuring the resistance between two risers.
• Contact voltage measurement.
• High current injection ground fault simulation.
• One clamp earth resistance testing.

STANDARDS

Electromagnetic compatibility:
• EN 61326
Safety:
• EN 61010-1; EN 61010-2-030;
  EN 61010-031; EN 61010-2-032
Functionality:
• EN 61557; IEEE 81-2012; EN 60909-0; EN 60947-2 Annex M
Li–ion battery pack:
• EN 62133-2

SUPPORTED INSTRUMENTS
• MI 3152 EurotestXC (Bluetooth, RS-232)
• MI 3152H EurotestXC 2.5kV (Bluetooth, RS-232)
• MI 3155 EurotestXD (Bluetooth, RS-232)
• MI 3325 MultiServiserXD (Bluetooth only)
• A 1522 aMESM as a console for performing tests

TECHNICAL SPECIFICATION

• Impedance Z / Z line mΩ / Z loop mΩ

a. measurement: 0.1 mΩ~199.9 mΩ   resolution: 0.1 mΩ   accuracy: ±(5% of reading+3 mΩ)

b. measurement: 200 mΩ~1999 mΩ   resolution: 1 mΩ     accuracy: ±(5% of reading+3 mΩ)

c. measurement: 2.00 Ω~19.99 Ω     resolution:10 mΩ     accuracy: ±(5% of reading+3 digits)

• Impedance Z / High current ΔR

a. measurement: 0.1 mΩ~199.9 mΩ   resolution: 0.1 mΩ   accuracy: ±(5% of reading+3 mΩ)

b. measurement: 200 mΩ~1999 mΩ   resolution: 1 mΩ     accuracy: ±(5% of reading+3 mΩ)

c. measurement: 2.00 Ω~19.99 Ω     resolution:10 mΩ     accuracy: ±(5% of reading+3 digits)

• Impedance Z / High current Rsel

a. measurement: 0.1 mΩ~199.9 mΩ   resolution: 0.1 mΩ   accuracy: ±(8% of reading+3 mΩ)

b. measurement: 200 mΩ~1999 mΩ   resolution: 1 mΩ     accuracy: ±(8% of reading+3 mΩ)

c. measurement: 2.00 Ω~19.99 Ω     resolution:10 mΩ     accuracy: ±(8% of reading+3 digits)

• DC resistance R / R line mΩ

a. measurement: 0 mΩ~1999 mΩ     resolution: 1 mΩ     accuracy: ±(5% of reading+3 digits)

b. measurement: 2.00 Ω~19.99 Ω     resolution: 10 mΩ    accuracy: ±(5% of reading+3 digits)

• Earth potential U / Utouch

a. measurement: 0.0 V~199.9 V      resolution: 0.1 V      accuracy: Calculated value

b. measurement: 200 V~999 V       resolution: 1 V        accuracy: Calculated value

• Earth potential U / Um

a. measurement: 1 mV~1999 mV     resolution:1 mV      accuracy: ±(2% of reading+2 digits)

b. measurement: 2.00 V~19.99 V     resolution:10 mV     accuracy: ±(2% of reading+2 digits)

c. measurement: 20.0 V~199.9 V     resotution:0.1 V      accuracy: ±(2% of reading+2 digits)

• ELR test / I and t / ELR I

a. measurement: 0.1 mA~199.9 mA   resolution:0.1 mA    accuracy: ±(5% of reading+3 digits)

b. measurement: 200 mA~1999 mA   resolution:1 mA      accuracy: ±(5% of reading+3 digits)

c. measurement: 2.00 A~19.99 A      resotution:10 mV    accuracy: ±(5% of reading+3 digits)

• ELR test / I and t / ELR t

a. measurement: 0.1 ms~199.9 ms    resolution:0.1 ms    accuracy: ±(2% of reading+3 digits)

b. measurement: 200 ms~1999 ms    resolution:1 ms      accuracy: ±(2% of reading+3 digits)

c. measurement: 2.00 s~20.00 s      resotution:10 ms     accuracy: ±(2% of reading+3 digits)

GENERAL DATA
Battery power supply: 7.2 V DC (4.4 Ah Li-ion).
Battery charging time: typical 3.0 h (deep discharge).
Mains power supply: 90~260 V AC, 45~65 Hz, 80 VA.
Over-voltage category: 300 V CAT II.
Protection classification: reinforced insulation.
Measuring category: 600 V CAT IV.
Pollution degree: 2.
Degree of protection: IP 65 (case closed), IP 54 (case open).
Dimensions (w x h x d): 36 cm x 16 cm x 33 cm.
Weight: 6.5 kg (without accessories).
