接地電阻測試器

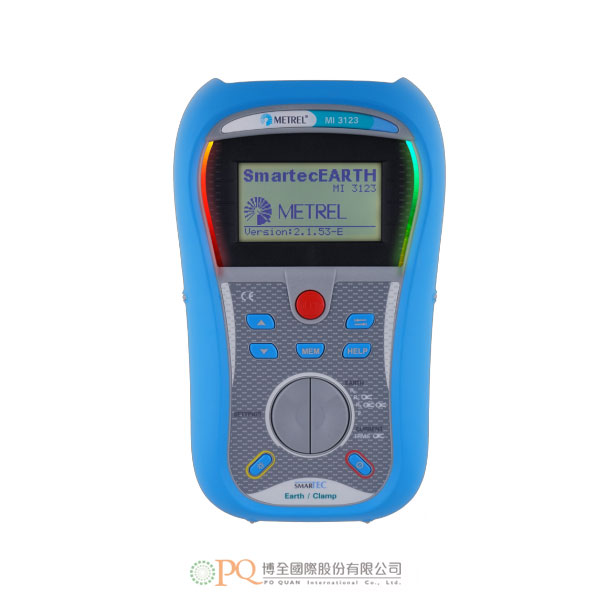

Metrel Professional Earth Resistance Tester/Clamp 型號：MI 3123 SMARTEC

支援所有類型的接地電阻測量：使用接地釘的標準接地電阻測量、使用1支電流鉤錶的選擇性接地電阻測量、使用2支電流鉤錶的選擇性（接觸較少）接地電阻測量、特定接地電阻測量。
使用電流鉤錶的洩漏電流及負載電流測試。
高精度、高外部雜訊耐受性；適用於測試CAT IV設備。
測量結果“通過/不通過”評估 - 亮眼的綠色/紅色指示燈，提供評估的結果。
磁吸式掛架，可免手持操作。

加入洽詢

產品特點產品規格 Features Specifications

- 支援所有類型的接地電阻測量：
  - 使用接地釘的標準接地電阻測量。
  - 使用1支電流鉤錶的選擇性接地電阻測量。
  - 使用2支電流鉤錶的選擇性（接觸較少）接地電阻測量。
  - 特定接地電阻測量。
- 使用電流鉤錶的洩漏電流測試。
- 使用電流鉤錶的負載電流測試。
- 高精度、高外部雜訊耐受性。
- 預設的限值。
- 測量結果“通過/不通過”評估。
- 亮眼的綠色/紅色指示燈，提供評估的結果。
- 適用於測試CAT IV設備。
- 磁吸式掛架，可免手持操作。
- 內建電池充電器。
- 2階層式記憶體結構，可儲存測試結果和參數。
- 可使用電腦套裝軟體EuroLink PRO下載測試結果。
- 適用電腦套裝軟體EuroLink PRO Plus。
- 配備USB及RS232埠。
- 強固耐用、符合人體工學的設計。
- 應用：
  - 測試接地電阻。
  - 測試待測目標的主要接地。
  - 測試大型系統中個別接地棒的電阻。
  - 測試避雷系統。
  - 測定土壤電阻率。
  - 接地系統的設計。
  - 測試CAT IV設備（外部設備、主配電板、工業工廠）。　
- 符合標準：
  - 儀器：
    - IEC/EN 61557 Part 1、5、10。
    - IEC/EN 61010-1。
    - IEC/EN 61326。
  - 應用：
    - IEC/EN 60364。
    - VDE 100。
    - BS 7671第17版。
    - CEI 64.8。
- 電源：6x1.5V AA電池或可充電電池。
- 電池續航力：操作20小時。
- 過電壓類別：50V CAT IV。
- 保護類別：雙重絶緣。
- 污染等級：2。
- 防護等級：IP 40。
- 顯示幕：128x64點矩陣背光顯示幕。
- 通訊傳輸速率：RS232，115200 baud；USB，256000 baud。
- 記憶體：儲存1,900個測量值。
- 接地電阻測量，4線式及1支鉤錶型式：
  - 依據EN 61557標準的測量範圍：0.67Ω～9999Ω。
  - 測量範圍R（Ω）；解析度（Ω）；精度：
    - 0.00～19.99Ω；0.01Ω；±（3 % rdg.+3位數）。
    - 20.0～199.9Ω；0.1Ω；±（3 % rdg.+ 3位數）。
    - 200～1999Ω；1Ω；± 5 % rdg.。
    - 2000～9999Ω；1Ω；± 10 % rdg.。
  - 自動測試探棒電阻：是。
  - 自動測試電壓雜訊：是。
  - 開路終端測試電壓：40VAC。
  - 測試電壓頻率：125Hz。
  - 短路測試電流：＜20mA。
  - 小鉤錶電流指示：有。
  - 雜訊電流指示：有。
- 接地電阻測量，2支鉤錶型式：
  - 測量範圍（Ω）；解析度（Ω）；精度：
    - 0.00～19.9Ω；0.01Ω；±（10 % rdg.+10位數）。
    - 20.0～30.0Ω；0.1Ω；±（20 % rdg.）。
    - 30.1～39.9Ω；0.1Ω；±（30 % rdg.）。
  - 測試電壓頻率：125Hz。
  - 雜訊電流指示：有。
  - 小鉤錶電流指示：有。
- 詳細機型規格、配件、軟體及選購，歡迎洽詢。
- Main Features:
  - Supports all types of earthing resistance measurements:
    - Standard earthing resistance measurement with spikes
    - Selective earthing resistance test with one current clamp
    - Selective (contact less) earthing resistance with two current clamps
    - Specific earth resistance measurement
  - Leakage current tests with current clamps
  - Load current tests with current clamps
  - High accuracy, high immunity against external noise
  - Preprogrammed limits
  - PASS/FAIL evaluation of measurement result
  - Bright GREEN/RED indicators provides visual evaluation of results
  - Suited for testing on CAT IV installations
  - Magnetic holder enables hands-free operation
  - Built-in battery charger
  - Two level memory structure for saving test results and parameters
  - Basic downloading with EuroLink PRO PC SW package
  - Compatible with EuroLink PRO Plus PC SW package
  - USB and RS232 ports
  - Robust and ergonomic design
- Applications:
  - Testing earthing resistance
  - Testing main earthing of objects
  - Testing resistance of individual earthing rods in large systems
  - Testing lightning systems
  - Determination of soil resistivity
  - Designing of earthing systems
  - Testing on CAT IV installations (outside installations, main distribution boards, industrial plants)
- Standards:
  - Instrument:
    - IEC/EN 61557 Parts 1,5,10
    - IEC/EN 61010-1
    - IEC/EN 61326
  - Applications:
    - IEC/EN 60364
    - VDE 100
    - BS 7671 17th edition
    - CEI 64.8
- Power supply voltage 6 x 1.5 V battery or rechargeable battery, size AA
- Operation typical 20 h
- Overvoltage category 50 V CAT IV
- Protection classification double insulation
- Pollution degree 2
- Protection degree IP 40
- Display 128 x 64 dots matrix display with backlight
- Communication transfer speed 115200 baud (RS 232) / 256000 baud (USB)
- Memmory 1900 measurements
- Earth resistance, 4-wire method and one clamp method:
  - Measuring range according to EN61557 is 0.67 Ω ÷ 9999 Ω
  - Measuring range R (Ω) Resolution (Ω) Accuracy
    - 0.00 ÷ 19.99 0.01 ±(3 % of reading + 3 digits)
    - 20.0 ÷ 199.9 0.1 ±(3 % of reading + 3 digits)
    - 200 ÷ 1999 1 ± 5 % of reading
    - 2000 ÷ 9999 1 ± 10 % of reading
  - Automatic test of probe resistance yes
  - Automatic test of voltage noise yes
  - Open-terminal test voltage 40 VAC
  - Test voltage frequency 125 Hz
  - Short-circuit test current < 20 mA
  - Low clamp current indication yes
  - Noise current indication yes
- Earth resistance two clamps method
  - Measuring range (Ω) Resolution (Ω) Accuracy
    - 0.00 ÷ 19.9 0.01 ± (10 % of reading + 10 digits)
    - 20.0 ÷ 30.0 0.1 ± (20 % of reading)
    - 30.1 ÷ 39.9 0.1 ±( 30 % of reading)
  - Test voltage frequency 125 Hz
  - Noise current indication yes
  - Low clamp current indication yes
- Please feel free to contact for detailed specifications, accessories, software and options.
