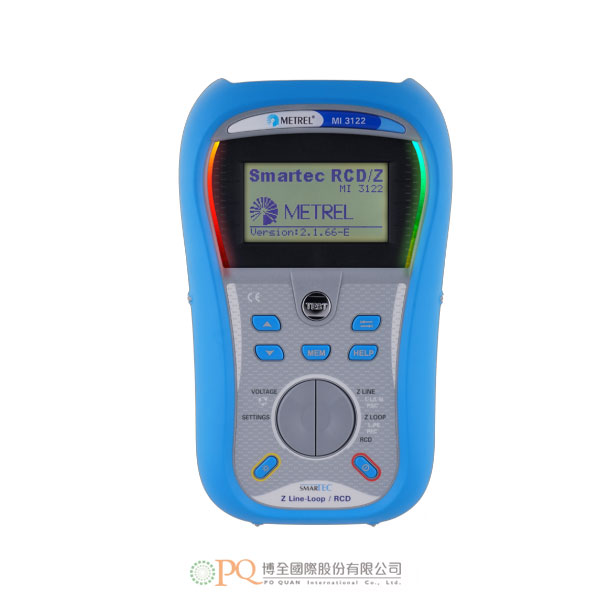

Metrel Professional Z Line-Loop/RCD Tester 型號：MI 3122 SMARTEC

支援低壓電氣電路上的所有活線測試。
- 迴路阻抗/預期故障電流測試。
- 線路阻抗/預期短路電流測試。
內建保險絲特性，可快速評估測量結果。
RCD測試（跳脫時間、接觸電壓、電壓斜變測試、自動測試）。
單相及3相系統測試。
相序測試。

加入洽詢

產品特點產品規格 Features Specifications

- 支援低壓電氣電路上的所有活線測試。
  - 迴路阻抗/預期故障電流測試。
  - 線路阻抗/預期短路電流測試。
- 內建保險絲特性，可快速評估測量結果。
- RCD測試（跳脫時間、接觸電壓、電壓斜變測試、自動測試）。
- 單相及3相系統測試。
- 相序測試。
- 配備用於進行接觸電壓偵測的金屬測試鈕。
- 具備用於RCD保護電路的高精度無跳脫迴路測試功能。
- 預設的限值。
- 測量結果“通過/不通過”評估。
- 明亮的綠色/紅色指示燈，指示評估的結果。
- 適用於測試CAT IV設備。
- 磁吸式掛架，可免手持操作。
- 內建電池充電器。
- 2階層式記憶體結構，可儲存測試結果和參數。
- 可使用電腦套裝軟體EuroLink PRO下載測試結果。
- 適用電腦套裝軟體EuroLink PRO Plus。
- 配備USB及RS232埠。
- 強固耐用、符合人體工學的設計。
- 應用：
  - 電氣設備的驗證、維護及定期測試。
  - 低壓設備保護裝置的評估（保險絲大小、RCD操作）。
  - 活線設備的故障排除。
  - 測試CAT IV設備（設備、低壓變電所、工業工廠...的配電端）。
- 符合標準：
  - 儀器：
    - IEC/EN 60364。
    - VDE 100。
    - BS 7671第17版。
    - CEI 64.8。
  - 應用：
    - IEC/EN 61557 Parts 1、3、6、7、10。
    - IEC/EN 61010-1。
    - IEC/EN 61326。
- 電源：6x1.5V AA電池或可充電電池。
- 電池續航力：操作20小時。
- 過電壓類別：600V CAT III、300V CAT IV。
- 保護類別：雙重絶緣。
- 污染等級：2。
- 防護等級：IP 40。
- 顯示幕：128x64點矩陣背光顯示幕。
- 通訊傳輸速率：RS232，115200 baud；USB，256000 baud。
- 記憶體：儲存1,900個測量值。
- RCD測試：
  - 標稱殘餘電流（A，AC）:10mA、30mA、100mA、300mA、500mA、1000mA。
  - 測試電流波形：正弦波（AC）、脈衝（A）。
  - RCD類型：G型（無延遲型）、S型（時間延遲型）。
  - 測試電流開始極性：0 °或180 °。
  - 電壓範圍：50V～264V（45Hz - 65Hz）。
  - 完整的測量範圍，符合EN 61557標準要求。
- 接觸電壓：
  - 測量範圍（V）；解析度（V）；精度：
    - 0.0～19.9V；0.1V；（-0 % / +15 %）rdg.±10位數。
    - 20.0～99.9V；0.1V；（-0 % / +15 %）rdg.。
  - 測試電流：最大0.5xIΔN；接觸電壓限值：25V、50V。
- 跳脫時間：
  - 測量範圍（ms）；解析度（ms）；精度：
    - 0～300ms；1ms；±3ms。
  - 測試電流：½xIΔN、IΔN、2xIΔN、5xIΔN。
- 跳脫電流：
  - 測量範圍（IΔ）；解析度（IΔ）；精度：
    - 0.2xIΔN～1.1xIΔN（AC型）；0.05xIΔN；±0.1xIΔN。
    - 0.2xIΔN～1.5xIΔN（A型，IDN ≥ 30mA）；0.05xIΔN；±0.1xIΔN。
    - 0.2xIΔN～2.2xIΔN（A型，IDN < 30mA）；0.05xIΔN；±0.1xIΔN。
- 詳細機型規格、配件、軟體及選購，歡迎洽詢。
- Main Features:
  - Supports all live tests on LV-electrical circuits:
    - Loop impedance / prospective fault current
    - Line impedance / prospective short-circuit current
  - Built- in fuse characteristics for quick evaluation of measuring results
  - RCD tests (trip out time, contact voltage, ramp test, Autotest)
  - Testing on 1- and 3-phase systems
  - Phase sequence test
  - Metal test button for touch voltage detection
  - High accuracy non tripping loop test for RCD protected circuits
  - Pre-programmed limits
  - PASS/FAIL evaluation of measurement result
  - Bright GREEN/RED indicators provides visual evaluation of results
  - Suited for testing on CAT IV installations
  - Magnetic holder allowes hands-free operation
  - Built-in battery charger
  - Two level memory structure for saving of test results and parameters
  - Basic downloading with EuroLink PRO PC SW package
  - Compatible with EuroLink PRO Plus PC SW package
  - USB and RS232 ports
  - Robust and ergonomic design
- Applications:
  - Verification, maintenance and periodic testing of electrical installations
  - Evaluation of protective measures in LV-installations (fuse size, RCD operation)
  - Troubleshooting on live installations
  - Testing on CAT IV installations (distribution side of installations, LV-substations, industrial plants etc).
- Standards:
  - Instrument:
    - IEC/EN 60364
    - VDE 100
    - BS 7671 17th edition
    - CEI 64.8
  - Applications:
    - IEC/EN 61557 Parts 1,3,6,7,10
    - IEC/EN 61010-1
    - IEC/EN 61326
- Power supply: 6x1.5 V batteries or rechargeable batteries, size AA
- Operation: typical 20 h
- Overvoltage category: 600 V CAT III, 300 V CAT IV
- Protection classification: double insulation
- Pollution degree: 2
- Protection degree: IP 40
- Display: 128x64 dots matrix display with backlight
- Communication transfer speed: 115200 baud (RS 232) / 256000 baud (USB)
- Memory: 1900 measurements
- RCD testing:
  - Nominal residual current (A, AC) 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1000 mA
  - Test current shape Sine-wave (AC), pulsed (A)
  - RCD type G (non-delayed), S (time-delayed)
  - Test current starting polarity 0 ° or 180 °
  - Voltage range 50 V ÷ 264 V (45 Hz ÷ 65 Hz)
  - Complete measuring range corresponds to EN 61557 requirements.
- Contact voltage:
  - Measuring range (V) Resolution (V) Accuracy:
    - 0.0 ÷ 19.9 0.1 (-0 % / +15 %) of reading ± 10 digits
    - 20.0 ÷ 99.9 0.1 (-0 % / +15 %) of reading
  - Test current : max. 0.5xIΔN Limit contact voltage: 25 V, 50 V
- Trip-out time:
  - Measuring range (ms) Resolution (ms) Accuracy
    - 0 ÷ 300 1 ±3 ms
  - Test current ½xIΔN, IΔN, 2xIΔN, 5xIΔN
- Trip-out current:
  - Measuring range (IΔ) Resolution (IΔ) Accuracy:
    - 0.2xIΔN ÷ 1.1xIΔN (AC type) 0.05xIΔN ±0.1xIΔN
    - 0.2xIΔN ÷ 1.5xIΔN (A type, IDN ≥30 mA) 0.05xIΔN ±0.1xIΔN
    - 0.2xIΔN ÷ 2.2xIΔN (A type, IDN <30 mA) 0.05xIΔN ±0.1xIΔN
- Please feel free to contact for detailed specifications, accessories, software and options.
