1kV專業絶緣|導通性測試器

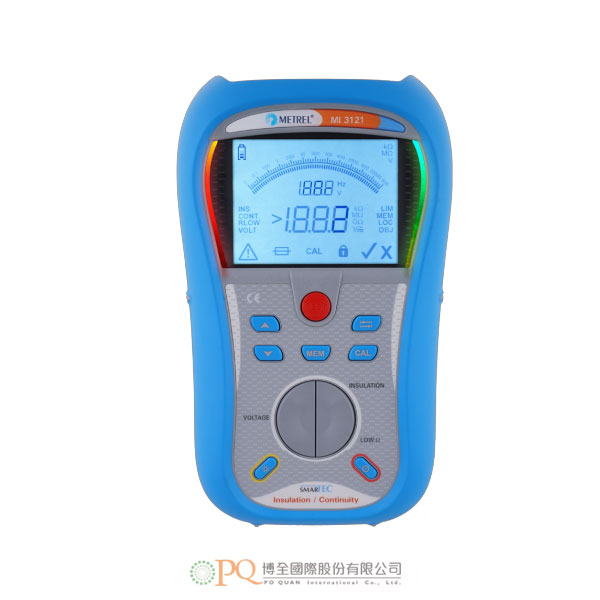

Metrel Professional Insulation/Continuity Tester 型號：MI 3121 SMARTEC Insulation Continuity

超大型條圖背光LCD顯示幕。
測試電壓50～1000V，測量範圍高達30GΩ。
自動極性反轉及快速可靠的導通性測試。
電壓及頻率測量。
預設的限值。
測量結果“通過/不通過”評估。

加入洽詢

產品特點產品規格 Features Specifications

- 超大型條圖背光LCD顯示幕。
- 測試電壓50～1000V，測量範圍高達30GΩ。
- 自動極性反轉及快速可靠的導通性測試。
- 電壓及頻率測量。
- 預設的限值。
- 測量結果“通過/不通過”評估。
- 明亮的綠色/紅色LED燈，指示評估的結果。
- 適用於測試CAT IV設備。
- 磁吸式掛架，可免手持操作。
- 內建電池充電器。
- 2階層式記憶體結構，可儲存測試結果及參數。
- 可使用電腦套裝軟體EuroLink PRO下載測試結果。
- 適用電腦套裝軟體EuroLink PRO Plus。
- 配備USB及RS232埠。
- 強固耐用、符合人體工學的設計。
- 應用 - 電氣設備的驗證、維護及定期測試：
  - 保護接地導體測試。
  - 主要及輔助保護接地連接測試。
  - 故障排除（導通性、極性）。
  - 絕緣電阻。
  - CAT IV設備測試（設備及工廠的配電端等）。
  - 絕緣趨勢觀察。
  - 控制、信號、電信接線絶緣測試（50、100V）。
- 符合標準：
  - 儀器：
    - IEC/EN 60364。
    - VDE 100。
    - BS 7671第17版。
    - CEI 64.8。
  - 應用：
    - IEC/EN 61557 Parts 1、2、10。
    - IEC/EN 61010-1。
    - IEC/EN 61326。
- 電源：6x1.5V AA電池或可充電電池。
- 電池續航力：操作13小時。
- 過電壓類別：CAT III 600V、CAT IV 300V。
- 保護類別：雙重絶緣。
- 污染等級：2。
- 防護等級：IP 40。
- 顯示幕：背光LCD顯示幕。
- 通訊傳輸速率：RS232，115200 baud；USB，256000 baud。
- 記憶體：儲存1,900個測量值。
- 絶緣電阻測量：
  - 絶緣電阻測試電壓：50VDC、100VDC、250VDC。
  - 依據EN 61557標準的測量範圍：0.25MΩ～199.9MΩ。
  - 測量範圍；解析度；精度：
    - 0.00～19.99MΩ；0.01MΩ；±（5 % rdg.+3位數）。
    - 20.0～99.9MΩ；0.1MΩ；±（10 % rdg.）。
    - 100.0～199.9MΩ；0.1MΩ；±（20 % rdg.）。
  - 絶緣電阻測試電壓：500VDC及1000VDC。
  - 依據EN 61557標準的測量範圍：0.15MΩ～30GΩ。
  - 測量範圍；解析度；精度：
    - 0.00MΩ～19.99MΩ；0.01MΩ；±（5 % rdg.+3位數）。
    - 20.0MΩ～199.9MΩ；0.1MΩ；±（5 % rdg.）。
    - 200MΩ～299MΩ；1MΩ；±（5 % rdg.）。
    - 300MΩ～999MΩ；1MΩ；±（5 % rdg.）。
    - 1.00GΩ～4.99GΩ；10MΩ；±（10 % rdg.）。
    - 5.00GΩ～19.99GΩ；10MΩ；±（20 % rdg.）。
    - 20.0GΩ～29.9GΩ；100MΩ；指示的。
- 導通性測試（200mA）：
  - 測量範圍依EN 61557標準為0.16Ω～1999Ω。
  - 測量範圍R（Ω）；解析度（Ω）；精度：
    - 0.00～19.99Ω；0.01Ω；±（3 % rdg.+3位數）。
    - 20.0～199.9Ω；0.1Ω；±（5 % rdg.）。
    - 200～1999Ω；1Ω；±(5 % rdg.)。
- 導通性測試（7mA）：
  - 測量範圍（Ω）；解析度（Ω）；精度：
    - 0.0～19.9Ω；0.1Ω；±（5 % rdg.+3位數）。
    - 20～1999Ω；1Ω；±（5 % rdg.+3位數）。
- 詳細機型規格、配件、軟體及選購，歡迎洽詢。
- Main Features:
  - Very large LCD display with bargraph and backlight
  - High measuring range of up to 30 GΩ with test voltage from 50 V to 1000 V
  - Fast and reliable continuity tests with automatic polarity reversal
  - Voltage and frequency measurements
  - Preprogrammed limits
  - PASS/FAIL evaluation of measurement result
  - Bright GREEN/RED indicators provides visual evaluation of results
  - Suited for testing on CAT IV installations
  - Magnetic holder allowes hands-free operation
  - Built-in battery charger
  - Two level memory structure for saving of test results and parameters
  - Basic downloading with EuroLink PRO PC SW package
  - Compatible with EuroLink PRO Plus PC SW package
  - USB and RS232 ports
  - Robust and ergonomic design
- Applications: Verification, maintenance and periodic testing of electrical installations:
  - Insulation of control, signal, telecom wiring (50,100V)
  - Observation of insulation trends
  - Testing on CAT IV installations (distribution side of installations, industrial plants etc).
  - Insulation resistance
  - Troubleshooting (connectivity, polarity)
  - Main and supplementary PE connections
  - PE conductors
- Standards:
  - Instrument:
    - IEC/EN 60364
    - VDE 100
    - BS 7671 17th edition
    - CEI 64.8
  - Applications:
    - IEC/EN 61557 Parts 1,2,10
    - IEC/EN 61010-1
    - IEC/EN 61326
- Power supply: 6 x 1.5 V batteries or rechargeable batteries, size AA
- Battery life: typical 13 h
- Overvoltage category: CAT III 600 V, CAT IV 300 V
- Protection classification: double insulation
- Pollution degree: 2
- Protection degree: IP 40
- Display: custom liquid crystal display with backlight
- Communication transfer speed: 115200 baud (RS 232) / 256000 baud (USB)
- Memory: 1900 measurements
- Insulation resistance:
  - Insulation Voltage Test Voltage: 50VDC, 100VDC, 250VDC
  - Measuring range according to EN 61557 is 0.25MΩ - 199.9MΩ:
  - Measuring range (Ω) Resolution (MΩ) Accuracy:
    - 0.00 – 19.99 MΩ; 0.01 MΩ; ±(5 % of reading + 3 digits)
    - 20.0 – 99.9 MΩ; 0.1 MΩ; ±(10 % of reading)
    - 100.0 – 199.9 MΩ; 0.1 MΩ; ±(20 % of reading)
  - Insulation resistance (test voltages 500 V DC and 1000 V DC)
  - Measuring range according to EN61557 is 0.15 MΩ ÷ 30 GΩ
  - Measuring range (Ω) Resolution (MΩ) Accuracy:
    - 0.00 M ÷ 19.99 M 0.01 ±(5 % of reading + 3 digits)
    - 20.0 M ÷ 199.9 M 0.1 ±(5 % of reading)
    - 200 M ÷ 299 M 1 ±(5 % of reading)
    - 300 M ÷ 999 M 1 ±(5 % of reading)
    - 1.00 G ÷ 4.99 G 10 ±(10 % of reading)
    - 5.00 G ÷ 19.99 G 10 ±(20 % of reading)
    - 20.0 G ÷ 29.9 G 100 indicative
- Continuity (200 mA)
  - Measuring range according to EN61557 is 0.16 Ω ÷ 1999 Ω
  - Measuring range R (Ω) Resolution (Ω) Accuracy
    - 0.00 ÷ 19.99 0.01 ±(3 % of reading + 3 digits)
    - 20.0 ÷ 199.9 0.1 ±(5 % of reading)
    - 200 ÷ 1999 1 ±(5 % of reading)
- Continuity (7 mA)
  - Measuring range (Ω) Resolution (Ω) Accuracy
    - 0.0 ÷ 19.9 0.1 ±(5 % of reading + 3 digits)
    - 20 ÷ 1999 1 ±(5 % of reading + 3 digits)
- Please feel free to contact for detailed specifications, accessories, software and options.
