2.5kV攜行式絶緣|導通性測試器

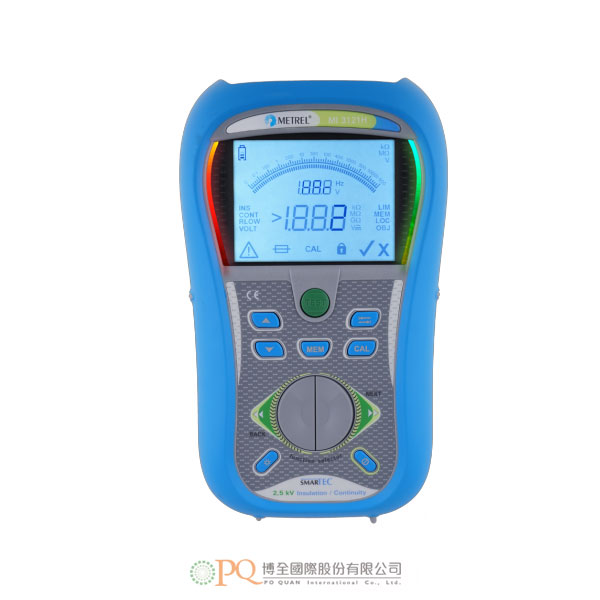

Metrel Professional 2.5kV Insulation/Continuity Tester 型號：MI 3121H SMARTEC 2.5kV

MI 3121H Smartec 2.5kV絶緣/導通性測試器為攜行式，可完整的進行絶緣與導通性測量的診斷測試。
絶緣電阻測量的測試電壓可達2.5kV(測量範圍高達100GΩ)，並可計算極化與介質吸收比指數，因此，極適用於測試電纜線、比流器、比壓器、電動馬達等的絶緣。
其它特點包括：
- 測量範圍達100 GΩ (測試電壓100～2500V)。
- 計算極化與介質吸收比指數。
- 測量結果以數值及指針圖式表示。
- 保護測試端，可消除潛在的表面洩漏電流。
- 進行導通性測試時，可自動極性反轉。

加入洽詢

產品特點產品規格 Features Specifications

- MI 3121H Smartec 2.5kV絶緣/導通性測試器為攜行式，可完整的進行絶緣與導通性測量的診斷測試。
- 絶緣電阻測量的測試電壓可達2.5kV(測量範圍高達100 GΩ)，並可計算極化與介質吸收比指數，因此，極適用於測試電纜線、比流器、比壓器、電動馬達等的絶緣。
- 測量功能：
  - 絶緣電阻測量達100GΩ (DC電壓達2.5kV)。
  - 計算極化與介質吸收比指數。
  - 保護接地線的導通性測試 - 200mA測試電流及極性變換。
  - 保護接地線的導通性測試 - 7mA測試電流連續測量，無RCD跳脫。
  - 真有效值電壓與頻率。
- 特點：
  - 測量範圍達100 GΩ (測試電壓100～2500V)。
  - 計算極化與介質吸收比指數。
  - 測量結果以數值及指針圖式表示。
  - 保護測試端，可消除潛在的表面洩漏電流。
  - 進行導通性測試時，可自動極性反轉。
  - 以大型LED綠燈及紅燈表示測試結果的評估為PASS(通過)或FAIL(不通過)。
  - 適用於測試CAT IV類的設備。
  - 測試器可使用磁吸式支架固定在金屬表面上。
  - 內建電池充電器。
  - 雙階層記憶體結構，可儲存測試結果及參數。
  - 可經由RS232或USB導線，透過電腦軟體EuroLink PRO，將測試結果直接下載到電腦。
- 應用：
  - 變壓器、馬達、機械…等的絶緣電阻測量。
  - 測試CAT IV設備(設備、工業設備…等的配電端)。
  - 絶緣趨勢的觀測。
  - 保護接地線的導通性測試。
  - 主電源與輔助的保護接地線的連接測試。
  - 故障排除(連接性、極性)。
- 絶緣電阻測量：
  - 絶緣電阻測量(測試電壓100VDC及250VDC)。
  - 測量範圍符合EN 61557標準：0.15MΩ～ 999.9MΩ。
    - 測量範圍(MΩ)/解析度(MΩ)/精度：

      0.00... 19.99 / 0.01 / ±(5 % rdg. + 3位數)

      20.0 ... 199.9 / 0.1 / ±10 % rdg.

      200 ... 999 / 1 / ±20 % rdg.
  - 絶緣電阻(測試電壓500VDC、1000VDC、2500VDC)。
  - 測量範圍符合EN 61557標準：0.15MΩ～100GΩ。
    - 測量範圍(MΩ)/解析度(MΩ)/精度：

      0.00MΩ... 19.99MΩ / 0.01 / ±(5 % rdg. + 3位數)

      20.0MΩ... 199.9MΩ / 0.1 / ±5 % rdg.
- 導通性測量(200mA)：
  - 測量範圍符合EN 61557標準：0.16 Ω～1999 Ω。
    - 測量範圍(MΩ)/解析度(MΩ)/精度：

      0.00... 19.99 / 0.01 / ±(3 % rdg. + 3位數)。

      20.0 ... 199.9 / 0.1 / ±5 % rdg.。

      200 ... 1999 / 1 / ±10 % rdg.。
- 符合標準：
  - 功能性：
    - IEC/EN 61557 Parts 1,2, 4, 10。
    - IEC/EN 60364。
    - VDE 100。
    - BS 7671 17th edition。
    - CEI 64.8。
  - 安全性：IEC/EN 61010-1。
  - 電磁相容性：IEC/EN 61326。
- 詳細規格與選購，歡迎洽詢。
- The MI 3121H Smartec 2,5 kV Insulation / Continuity is the portable measuring instrument for complete diagnostic testing of insulation and continuity measurements. Due to insulation resistance measurement with the test voltages up to 2.5 kV (measuring range is up to 100 GΩ) and calculation of PI and DAR indexes the instrument is ideally suited for testing insulation of cable lines, current and voltage transformers, electric motors, etc.
- MEASURING FUNCTIONS
  - Insulation resistance up to 100 GΩ with DC voltage up to 2.5 kV;
  - PI, DAR calculation;
  - Continuity of PE conductors with 200 mA test current and polarity change;
  - Continuity of PE conductors with 7 mA test current (continuous measurement) without RCD tripping;
  - TRMS voltage and frequency.
- OTHER FEATURES
  - Measuring range up to 100 GΩ with test voltage from 100 to 2500 V.
  - Polarisation Index (PI) and Dielectric Absorption Ratio (DAR) calculation.
  - Measuring results are displayed in numeric and analogue representation.
  - Guard test terminal for elimination of potential surface leakage currents.
  - Automatic polarity reversal on continuity test.
  - Large green and red lights of the LEDs for PASS / FAIL evaluation of test result.
  - Suited for testing on CAT IV installations.
  - Magnetic holder for fixing instrument on metal surfaces.
  - Built-in battery charger.
  - Two level memory structure for saving test results and parameters.
  - Download of results via RS232 or USB cable directly to the PC with the help of the PC software EuroLink PRO.
- APPLICATION:
  - Insulation resistance of transformers, motors, cables, machines, etc.;
  - Testing on CAT IV installations (distribution side of installations, industrial plants etc);
  - Observation of insulation trends;
  - PE conductors continuity testing;
  - Main and supplementary PE connections testing;
  - Troubleshooting (connectivity, polarity).
- Insulation resistance
  - Insulation resistance (test voltages 100 VDC and 250 VDC)
  - Measuring range according to EN 61557 is 0.15 MΩ ... 999.9 MΩ
    - Measuring range (MΩ) / Resolution (MΩ) / Accuracy:

      0.00... 19.99 / 0.01 / ±(5 % of reading + 3 digits)

      20.0 ... 199.9 / 0.1 / ±10 % of reading

      200 ... 999 / 1 / ±20 % of reading
- Insulation resistance (test voltages 500 VDC, 1000 VDC and 2500 VDC)
- Measuring range according to EN61557 is 0.15 MΩ ... 100 GΩ
  - Measuring range (MΩ) / Resolution (MΩ) / Accuracy:
    - 0.00MΩ ... 19.99 MΩ / 0.01 / ±(5 % of reading + 3 digits)
    - 20.0 MΩ ... 199.9 MΩ / 0.1 / ±5 % of reading
- Continuity (200 mA)
  - Measuring range according to EN61557 is 0.16 Ω ... 1999 Ω
    - Measuring range (Ω) / Resolution (Ω) / Accuracy

      0.00... 19.99 / 0.01 / ±(3 % of reading + 3 digits)

      20.0 ... 199.9 / 0.1 / ±5 % of reading

      200 ... 1999 / 1 / ±10 % of reading
- STANDARDS APPLIED:
  - Functionality:
    - IEC/EN 61557 Parts 1,2, 4, 10
    - IEC/EN 60364
    - VDE 100
    - BS 7671 17th edition
    - CEI 64.8
  - Safety: IEC/EN 61010-1
  - Electromagnetic compatibility: IEC/EN 61326
- Please feel free to contact for detailed specification, accessories, software, and options.
