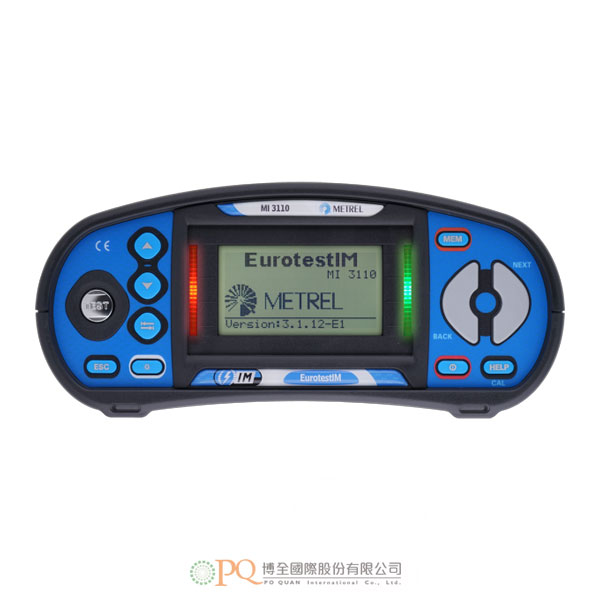

Metrel Mobile Generators/Vehicles/Machines/Installation IT Systems Safety Tester 型號：MI 3110 EurotestIM

是測試由發電機或變壓器供電及由IT接地系統保護的固定整合式或便攜式低壓電氣設備的理想工具。
可對使用低壓發電機或變壓器供電的整合式IT接地系統，進行簡單而有效率的安規測試。
使用預設的自動順序模式（AUTO SEQUENCE ®）及可調整的限值與子測試功能，便可對特定低壓IT系統的安全限值，進行所有必要的驗證測試。
測量功能：電壓、頻率及相序測試；線路阻抗及預期短路電流測試；電壓降測試；第一次故障洩漏電流測試；絶緣監測裝置測試。

加入洽詢

產品特點產品規格 Features Specifications

- 是測試由發電機或變壓器供電及由IT接地系統保護的固定整合式或便攜式低壓電氣設備的理想工具。
- 可對使用低壓發電機或變壓器供電的整合式IT接地系統，進行簡單而有效率的安規測試。
- 單單使用預設的自動順序模式（AUTO SEQUENCE ®）及可調整的限值與子測試功能，便可對特定低壓IT系統的安全限值，進行所有必要的驗證測試。
- 測量功能：
  - 電壓、頻率及相序測試。
  - 線路阻抗及預期短路電流測試。
  - 電壓降測試。
  - 第一次故障洩漏電流測試。
  - 絶緣監測裝置測試。
- 主要特點：
  - 移動式發電機、車輛、機械、設備IT系統安規測試器。
  - 自動順序測試：使用自動順序模式及可設定的限值與子測試功能，即可確保所有PASS屏障參數的安全性。
  - 電壓監測：IT系統識別、電壓範圍及電壓平衡。
  - 第一次故障洩漏電流測試：來自相位1及相位2到保護接地的第一次故障洩漏電流測試。
  - 保險絲跳脫能力評估、線路阻抗及預期短路電流（Ipsc）測試。
  - 絶緣監測裝置控制：絶緣監測裝置（IMD）、接地漏電保護裝置( ELM) 、漏電斷路保護裝置（RCD）控制。
  - 絶緣監測裝置調整：警報觸發或跳脫檢查及調整。
  - 為全球第一款採用“自動順序”模式設計的安規測試器，各種程度的操作員，都能輕鬆進行測試，可將人為錯誤因素縮減至最小的進行安全評估。
- 應用 – 特殊設備及場所：
  - 船舶、碼頭。
  - 消防隊車輛。
  - 軍/警車輛。
  - 移動式低壓發電機組。
  - 醫療場所、手術室。
  - 救護車、低壓緊急裝置。
  - 移動式影音、音樂廳、展會、遊樂場。
  - 服務、維修、租賃辦公室。
- 符合標準：
  - 安全性：IEC/EN 61010 -1、EMC IEC/EN 6132。
  - 測量：IEC/EN 61557 Part 1-7/8/9/10。
  - 功能性：IEC/EN 60364 - 4 - 41/42/43、IEC/EN 60364-6、IEC/EN 60364-7、IEC / EN 60364-7-717、IEC 60364-7-710、 IEC 61892-6、IEC 60364-7-711、IEC 60364-7-708。
- 電源：9VDC（6x1.5V AA電池或可充電電池）。
- 電池續航力：操作20小時。
- 過電壓類別：CAT III / 600V；CAT IV / 300V。
- 保護類別：雙重絶緣。
- 污染等級：2。
- 防護等級：機殼IP 40。
- 顯示幕：128x64點矩陣背光顯示幕。
- 通訊埠：RS232、USB。
- 電壓：
  - 測量範圍0V～550V；解析度1V；精度±（2 % rdg.+ 2位數）。
- 相位旋轉：
  - 測量範圍100V～550V；顯示的結果為1.2.3或3.2.1。
- 頻率：
  - 測量範圍10.0Hz～500.0Hz；解析度0.1Hz；精度±（0.2 % rdg.+ 1位數）。
- 線路阻抗（EN 61557-3）：
  - 測量範圍0.00Ω～9.99Ω；解析度0.01Ω；精度±（5 % rdg.+5位數）。
  - 測量範圍10.0Ω～99.9Ω；解析度0.1Ω；精度±（5 % rdg.+5位數）。
- 電壓降：
  - 測量範圍0.0～99.9%；解析度0.1V。
- 詳細機型規格、配件、軟體及選購，歡迎洽詢。
- The MI 3110 EurotestIM is a perfect tool for testing of permanent integrated or portable Low Voltage Electrical Installations supplied by Generator or Transformer and protected by an IT earthing system.
- Designed for simple but efficient safety testing of Integrated IT Earthing System powered with LV Generator or Transformer!
- With a single, pre-programmed AUTO SEQUENCE® with sub-tests and adjustable limits it is possible to perform all the necessary verifications of safety limits of a specific LV IT installation.
- Measuring functions
  - Voltage, frequency and phase sequence.
  - Line impedance and prospective short circuit current.
  - Voltage drop.
  - First fault leakage current (ISFL).
  - Testing of insulation monitoring devices (IMD).
- Key Features:
  - AUTO SEQUENCE ®: One single AUTO SEQUENCE ® with programmable limits and sub-tests ensuring Safety on all PASS barrier parameters.
  - Voltage monitor: IT System recognizing, Voltage Range and Voltage Balance.
  - ISFL test: ISFL Single Fault Leakage current from Phase 1 and Phase 2 to PE.
  - Fuse Trip-out Ability Evaluation, Line Impedance and Ipsc Prospective Short Circuit Current.
  - IMD control: IMD Insulation / ELM Earth Leakage / RCM Residual Current Monitor Devices Control.
  - IMD adjust: Alarm Trigger or Trip-Out Check and Adjust.
- Applications - Special Installations / Locations:
  - Ships / Boats / Marina Places
  - Fire Brigade Vehicles
  - Military / Police Vehicles
  - Mobile LV Generator Units
  - Medical Sites / Surgery Rooms
  - Ambulance Vehicles / LV Emergency Units
  - Mobile Video / Audio / Concert Halls / Fair Playground
  - Service / Repair / Rental Offices
- Standards:
  - Safety: IEC/EN 61010 -1; EMC IEC/EN 61326
  - Measurements: IEC/EN 61557 Parts 1-7/8/9/10
  - Functionality: IEC/EN 60364 - 4 - 41/42/43, IEC/EN 60364-6, IEC/EN 60364-7, IEC / EN 60364-7-717, IEC 60364-7-710, IEC 61892-6, IEC 60364-7-711, IEC 60364-7-708
- Power supply voltage: 9 VDC (6x1.5 V battery or accu, size AA)
- Operation: 20 h
- Overvoltage category: CAT III / 600 V; CAT IV / 300 V
- Protection classification: Double insulation
- Protection degree: case IP 40
- Display: 128 x 64 dots matrix display with backlight
- Communication port: RS232, USB
- Voltage, Measuring range (V) Resolution (V) Accuracy:
  - 0 V ÷ 550 V 1 V ± (2 % of reading + 2 digits)
- Phase rotation, Measuring range (V) Reasult displayed:
  - 100 V ÷ 550 V 1.2.3 or 3.2.1
- Frequency, Measuring range (Hz) Resolution (Hz) Accuracy:
  - 10.0 Hz ÷ 500.0 Hz 0.1 Hz ± (0.2 % of reading + 1 digit)
- Line impedance (EN 61557-3), Measuring range (Ω) Resolution (Ω) Accuracy:
  - 0.00 Ω ÷ 9.99 Ω 0.01 Ω ± (5 % of reading + 5 digits)
  - 10.0 Ω ÷ 99.9 Ω 0.1 Ω ± (5 % of reading + 5 digits)
- Voltage drop, Measuring range (%) Resolution (%) Accuracy:
  - 0.0 ÷ 99.9 0.1 V
- Please feel free to contact for detailed specifications, accessories, software and options.
