1kV多功能電氣安規自動測試器

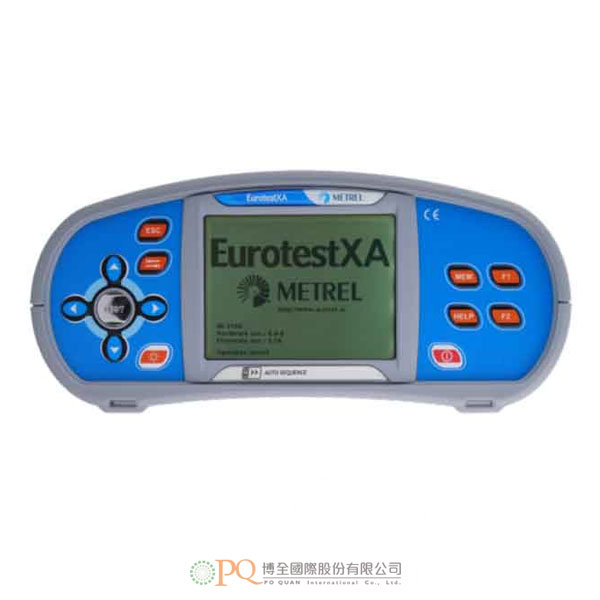

Metrel Multifunctional Electrical Installation Tester 型號:MI 3105 EurotestXA
  • 快速、簡單、可靠、自動、標準化、安全,為Metrel電氣安規測試器的頂尖機型之一,囊括全方位安規測試功能、專利申請中的“自動順序”測試、具有保險絲與漏電保護裝置(含B型RCD)的綜合特性、提供測試結果通過/不通過評估、10階層式記憶體結構及內建電池充電器..等特點,讓操作員可以專注在工作上,而非手冊。
  • 其它功能包括真有效值電流測量、3線式/1支鉤錶/2支鉤錶型式接地電阻測量及4線式特定接地電阻測量、照明測量及保險絲/故障定位器功能。
  • 可依據EN 61557標準要求,執行導通性、絶緣、RCD、迴路、線路、電壓、頻率、接地電阻及相序測試。
    • 為Metrel電氣安規測試器的頂尖機型之一,囊括全方位安規測試功能、專利申請中的“自動順序”測試、具有保險絲與漏電保護裝置(含B型RCD)的綜合特性、提供測試結果通過/不通過評估、10階層式記憶體結構及內建電池充電器..等特點,讓操作員可以專注在工作上,而非手冊。
    • 其它功能包括真有效值電流測量、3線式/1支鉤錶/2支鉤錶型式接地電阻測量及4線式特定接地電阻測量、照明測量及保險絲/故障定位器功能。
    • 可快速儲存所有測試結果,並可在測試後,透過EuroLink PRO軟體,將結果下載到個人電腦進行評估及製作專業報告。
    • 可依據EN 61557標準要求,執行導通性、絶緣、RCD、迴路、線路、電壓、頻率、接地電阻及相序測試。
    • 優點:
      • 創新的自動順序測試及低壓電氣設備安全驗證。
      • 基於15年的研究與現場經驗,通過專家測試及推薦。
      • 快速測試:縮短5倍時間的測試。
      • 操作簡單:操作員只須按一次“測試鈕”,便可在引導下完成整個測試程序。
      • 可靠:一次可擷取與儲存多達50個測試結果及其對應的參數,不遺漏任何一項必要的測試。
      • 自動:以“通過/不通過”認證整體測試結果,自動評估安全狀態。
      • 標準化:以不到1分鐘時間即可產生一份標準化測試報告。
      • 安全:自動偵測可能危害操作員安全的問題。
    • 測量功能:
      • 以DC電壓進行絶緣電阻測量。
      • 以極性切換的200mA測試電流,進行保護接地導體的導通性測試。
      • 以沒有RCD跳脫的7mA測試電流(連續測量),進行保護接地導體的導通性測試。
      • 線路阻抗測試。
      • 迴路阻抗測試。
      • 以RCD跳脫鎖住的功能,進行迴路阻抗測量。
      • 真有效值電壓及頻率測量。
      • 相序測量。
      • RCD測試(一般及選擇性,AC、A及B型)。
      • 接地電阻測量(3線式、1支鉤錶及及2支鉤錶型式)。
      • 特定接地電阻測量(選購)。
      • 真有效值洩漏及負載電流測量(選購)。
      • 過壓保護裝置測試。
      • 照明測量(選購)。
      • 絕緣監測裝置測試。
      • IT系統第一次故障洩漏電流測量。
      • 高解析度迴路阻抗測量(mΩ)。
    • 符合標準:
      • 功能性:EN 61557。
      • 其它測試參考標準:IEC/EN 60364、EN 61008、EN 61009、EN 60755、BS 7671、AS/NZ 3760、CEI 64.8、HD 384、VDE 413。
      • 電磁相容性(EMC):EN 61326。
      • 安全性(低電壓指令):EN 61010-1、EN 61010-031、EN 31010-2-032。
    • 電源:9VDC(6x1.5V AA電池或可充電電池)。
    • 電池續航力:操作13小時。
    • 過電壓類別:600V CAT III。
    • 保護類別:雙重絶緣。
    • 污染等級:2。
    • 防護等級:IP 40。
    • 顯示幕:320x240點矩陣背光顯示幕。
    • RS232:115200 baud。
    • USB:256000 baud。
    • 導通性測試:
      • 低歐姆,EN 61557-4:
        • 測量範圍(Ω):0.16Ω - 1999Ω。
        • 測試電流:最小±200mA@2Ω 。
        • 開路電壓:6.5V- 9.0V。
      • 導通性7mA:
        • 測量範圍(Ω):0.0Ω - 1999Ω。
        • 測試電流:最大8.5mA。
        • 開路電壓:6.5V- 9.0V。
    • 絶緣電阻測量(EN 61557-2):
      • 測量範圍(MΩ):
        • Un=50V/100V/250V,R:0.25MΩ – 199.9MΩ。
        • Un=500V/1kV,R:0.15MΩ – 999MΩ。
    • 標稱電壓:100V、250V、500V、1kV。
    • 測量電流:最小1mA@ Rn=Un x 1kΩ/V。
    • 短路電流:<3mA。
    • 詳細機型規格、配件、軟體及選購,歡迎洽詢。
    • The top model of Metrel’s installation testers is MI 3105 EurotestXA. Features including “All-in-one” installation safety testing, AUTO SEQUENCE ® testing, integrated characteristics of fuses and RCDs (including B type), PASS / FAIL evaluation of test results, 10-level memory structure and built-in battery charger make the EurotestXA an exemplary instrument. Concentrate on your work instead on the instruction manual of your test instrument.
    • Additional features include TRMS current measurement, 3-wire / one clamp / two clamps earth resistance and 4-wire specific earth resistance measurements, illumination measurement and fuse / fault locator function.
    • All the results can be quickly saved and then downloaded via the EuroLink PRO software to the computer for evaluation and professional report generation after testing.
    • The MI 3105 EurotestXA performs continuity, insulation, RCD, loop, line, voltage, frequency, earth resistance and phase sequence testing required by the EN 61557 standard.
    • Benefits:
      • Revolutionary AUTO SEQUENCE testing and certifying safety of low voltage electrical installations.
      • Based on 15 years of research and field experience. Tested and recommended by specialists.
      • Fast: up to 5 times quicker testing.
      • Simple: only one single press of a TEST button guides the operator through whole procedure.
      • Reliable: it acquires up to 50 test results and parameters on each outlet at once. None of necessary test will be forgotten.
      • Automatic: it gives automatic evaluation of safety status with Pass/Fail certification of overall test results.
      • Standardised: it generates standardized test report in less than 1 minute.
      • Safe: automatically detects possible safety hazards for the operator.
    • Measuring functions:
      • Insulation resistance with DC voltage;
      • Continuity of PE conductors with 200 mA test current with polarity change;
      • Continuity of PE conductors with 7 mA test current (continuous measurement) without RCD tripping;
      • Line impedance;
      • Loop impedance;
      • Loop impedance with Trip Lock RCD function;
      • TRMS voltage and frequency;
      • Phase sequence;
      • RCD testing (general and selective, type AC, A and B);
      • Earth resistance (3-wire method, one clamp method, two clamps method);
      • Specific earth resistance (option);
      • TRMS leakage and load currents;
      • Overvoltage protection devices testing;
      • Illumination (option);
      • Testing of Insulation Monitoring Devices (IMDs);
      • First fault leakage current in IT systems;
      • High resolution loop impedance (mΩ).
    • Standards applied:
      • Functionality: EN 61557.
      • Other reference standards for testing: IEC/EN 60364; EN 61008; EN 61009; EN 60755; BS 7671; AS/NZ 3760; CEI 64.8; HD 384; VDE 413
      • Electromagnetic compatibility (EMC): EN 61326
      • Safety (LVD): EN 61010-1; EN 61010-031; EN 61010-02-032.
    • Power Supply Voltage: 9VDC (6x1.5V battery cells or accus., size AA)
    • Operation: typical 13h
    • Overvoltage category: 600V CAT III
    • Protection classification: double insulation
    • Pollution degree: 2
    • Protection degree: IP 40
    • Display: 320x240 dots matrix display with backlight
    • RS232: 115200 baud
    • USB: 256000 baud
    • Continuity:
      • R Low Ω (EN 61557-4):
        • Measuring ranges (Ω): 0.16 Ω - 1999 Ω
        • Test current: min. ±200mA@2Ω
        • Open-circuit voltage: 6.5V- 9.0V
      • Continuity 7mA:
        • Measuring ranges (Ω): 0.0Ω - 1999Ω
        • Test current: max. 8.5mA
        • Open-circuit voltage: 6.5V – 9.0V
    • Insulation resistance (EN 61557-2):
      • Measuring ranges (MΩ):
        • Un=50V/100V/250V, R: 0.25MΩ – 199.9MΩ
        • Un=500V/1kV, R: 0.15MΩ – 999MΩ
      • Nominal Voltage: 100V, 250V, 500V, 1kV
      • Measuring current: min. 1mA@Rn=Un x 1kΩ/V
      • Short-circuit current: < 3mA
    • Please feel free to contact for detailed specifications, accessories, software and options.
