2.5kV多功能電氣安規自動測試器

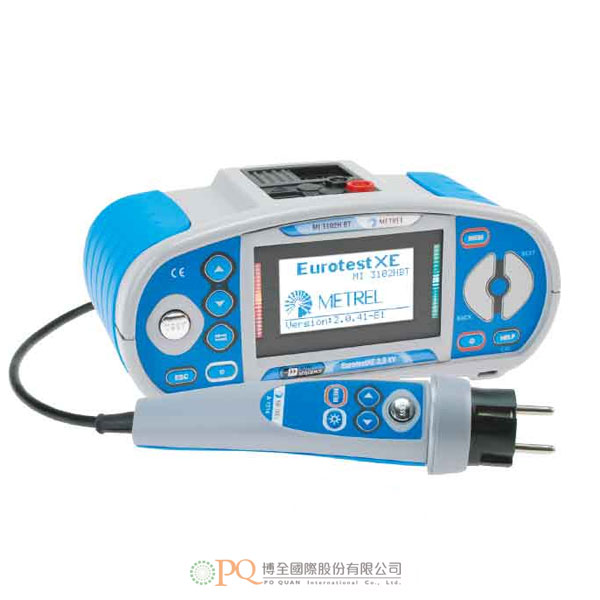

Metrel Multifunctional Electrical Installation Tester 型號：MI 3102H BT EurotestXE 2.5 kV

為多功能安規測試器，除了具備依據IEC/EN 61557標準執行完整安規測試的所有必要功能外，還能以測試電壓最高達2.5kV及測量範圍達20GΩ進行絶緣電阻測量，並可透過極化指數與介質吸收比指數的計算，進行絶緣診斷分析。
可執行線上電壓監測、相序測試、接地電阻測量、照度測量及真有效值電流測量。
具有保險絲與漏電保護裝置（RCD）的綜合特性，可進行測試結果“通過/不通過”的評估。
可快速儲存所有測試結果作參考，並可透過標準配備的EuroLink PRO軟體下載到電腦，方便在測試後進行評估及製作報告。

加入洽詢

產品特點產品規格 Features Specifications

- 為多功能安規測試器，除了具備依據IEC/EN 61557標準執行完整安規測試的所有必要功能外，還能以測試電壓最高達2.5kV及測量範圍達20GΩ進行絶緣電阻測量，並可透過極化指數與介質吸收比指數的計算，進行絶緣診斷分析。
- 可執行線上電壓監測、相序測試、接地電阻測量、照度測量及真有效值電流測量。
- 具有保險絲與漏電保護裝置（RCD）的綜合特性，可進行測試結果“通過/不通過”的評估。
- 可快速儲存所有測試結果作參考，並可透過標準配備的EuroLink PRO軟體下載到電腦，方便在測試後進行評估及製作報告。
- 應用：
  - 家用及工業設備的初次及定期測試。
  - 變壓器、馬達、電纜、機械等的絶緣電阻測試。
  - 絶緣趨勢觀察。
  - 單相及多相系統測試。
  - TT及TN電源系統測試。
- 測量功能：
  - 以DC電壓50V～2.5kV進行絶緣電阻測量、計算極化指數與介質吸收比指數。
  - 以極性切換的200mA DC測試電流，進行保護接地導體的導通性測試。
  - 以沒有RCD跳脫的7mA測試電流，進行保護接地導體的導通性測試。
  - 以插座上的200mA AC電流，進行接地保護導體（RPE）的導通性測試。
  - 線路/迴路阻抗測試。
  - 以RCD跳脫鎖住的功能，進行迴路阻抗測量。
  - 真有效值電壓及頻率測量。
  - 相序測試。
  - 功率及諧波測量。
  - RCD測試（一般及選擇性，AC、A、F型）。
  - 接地電阻測量（3線式及2支鉤錶型式）。
  - 使用Ro轉接器的特定接地電阻測量（選購）。
  - 真有效值洩漏及負載電流測量（選購）。
  - 照度測量（選購）。
- 主要特點：
  - 預設的自動順序測試：
    - 自動TT（U、Zln、Zs、Uc）。
    - 自動TN/RCD（U、Zln、Zs、Rpe）。
    - 自動TN（U、Zln、Zlpe、Rpe）。
  - 寬廣的絶緣測試電壓100V～2,500V，讀值達20GΩ。
  - 絶緣診斷：極化指數、介質吸收比指數計算。
  - 功率測量與諧波分析。
  - 內建輔助說明畫面，以供現場參考。
  - 內建保險絲表，以供自動評估線路/迴路阻抗結果。
  - 實時監測全部3個電壓。
  - 在導通性測試時，自動極性反轉。
  - 不跳脫RCD的迴路阻抗測試。
  - 內建充電器與可充電電池（為標準附件）。
  - 自動的RCD測試程序。
  - 可透過內建的藍芽，與個人電腦、Android平板電腦及智慧型手機，進行藍芽通訊。
  - 可使用電腦套裝軟體EuroLink PRO下載測試結果及創建報告。
  - 可選購EuroLink Android APP資料管理工具。
- 符合標準：
  - 功能性：EN 61557。
  - 其它測試參考標準：IEC/EN/HD 60364、EN 61008、EN 61009、EN 60755、BS 7671、AS/NZ 3760、CEI 64.8、HD 384、VDE 413。
  - 電磁相容性（EMC）：EN 61326。
  - 安全性（低電壓指令）：EN 61010-1、EN 61010-031、EN 31010-2-030、EN 31010-2-032。
- 電源：9VDC（6x1.5V AA電池或可充電電池）。
- 過電壓類別：1000V DC CAT II；600V CAT III；300V CAT IV。
- 保護類別：雙重絶緣。
- 通訊埠：藍牙、USB、RS232。
- 導通性測試：
  - 測試電流7mA，2線式（測量範圍；解析度；精度）：
    - 0.00Ω ... 19.99Ω；0.1Ω；±（5 % rdg.+5位數）。
    - 20.0Ω ... 1999Ω；1Ω；±（5 % rdg.+5位數）。
  - 測試電流200mA，2線式（測量範圍；解析度；精度）：
    - 0.00Ω ... 19.99Ω；0.01Ω；±（3 % rdg.+3位數）。
    - 20.0Ω ... 199.9Ω；0.1Ω；±（5 % rdg.）。
    - 200.0Ω ... 1999Ω；1Ω；±（5 % rdg.）。
- 絶緣電阻測試：
  - 測試電壓50/100/250V（測量範圍；解析度；精度）：
    - 0.00MΩ ... 19.99MΩ；0.01MΩ；±（5 % rdg.+3位數）。
    - 20.0MΩ ... 99.9MΩ；±（10 % rdg.）。
    - 100.0MΩ ... 199.9MΩ；0.1MΩ；±（20 % rdg.）。
  - 測試電壓500/1000V（測量範圍；解析度；精度）：
    - 0.00MΩ ... 19.99MΩ；0.01MΩ；±（5 % rdg.+3位數）。
    - 20.0MΩ ... 99.9MΩ；0.1MΩ；±（5 % rdg.）。
    - 200MΩ ... 999MΩ；1MΩ；±（10% rdg.）。
  - 測試電壓2500V（測量範圍；解析度；精度）：
    - 0.00MΩ ... 19.99MΩ；0.01MΩ；±（5 % rdg. + 3位數）。
    - 20.0MΩ ...199.9MΩ；0.1MΩ；±（5 % rdg.）。
    - 200MΩ ... 999MΩ；0.1MΩ；±（10 % rdg.）。
    - 1.00GΩ ...19.99GΩ；0.01GΩ；±（10 % rdg.）。
- 絶緣分析：
  - 計算極化指數、介質吸收比指數、介質放電指數（僅限測試電壓500/1000/2500V）：
  - 測量範圍；解析度；精度：
    - 0.01MΩ ... 9.99MΩ；0.01MΩ；±（5 % rdg.+ 2位數）。
    - 10.0MΩ ... 100MΩ；0.1MΩ；±（5 % rdg.）。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
- MI 3102H BT EurotestXE 2,5 kV is a multifunctional measuring instrument which apart from all the necessary functions for complete installation safety testing according to IEC/EN 61557 performs insulation resistance measurement with the test voltage up to 2,5 kV (measuring range is up to 20 GΩ) and enables diagnostic test by PI and DAR indexes calculation.
- Besides, the MI 3102H BT EurotestXE 2,5 kV enables on-line voltage monitoring, phase sequence testing, earth resistance measurement, illuminance measurement and TRMS current measurement.
- EurotestXE 2,5 kV is equipped with integrated characteristics of fuses and RCDs for PASS / FAIL evaluation of test results.
- All the results can be quickly saved and referenced on the instrument and then downloaded via the EuroLink PRO software (included in the standard set) to the computer for evaluation and report generation after testing.
- Application:
  - Initial and periodic testing of domestic and industrial installations.
  - Testing of Insulation resistance of transformers, motors, cables, machines, etc.
  - Observation of insulation trends.
  - Testing of single and multiphase systems.
  - Testing of TT and TN supply systems.
- Measuring functions:
  - Insulation resistance with DC voltage 50 V to 2,5 kV and PI, DAR calculation;
  - Continuity of PE conductors with 200 mA DC test current with polarity change;
  - Continuity of PE conductors with 7 mA test current without RCD tripping;
  - Continuity RPE with 200 mA AC on outlet;
  - Line/Loop impedance;
  - Loop impedance with Trip Lock RCD function;
  - TRMS voltage and frequency;
  - Phase sequence;
  - Power and harmonics;
  - RCD testing (general and selective, type AC, A, F);
  - Earth resistance (3-wire and 2-clamps method);
  - Specific earth resistance with Ro-adapter (option);
  - TRMS leakage and load currents (option);
  - Illumination (option).
- Key features:
  - Predefined mini AUTO SEQUENCEs:
    - Auto TT (U, Zln, Zs, Uc);
    - Auto TN/RCD (U, Zln, Zs, Rpe);
    - Auto TN (U, Zln, Zlpe, Rpe).
  - Wide range of insulation test voltages from 100 V to 2500 V, readings up to 20 GΩ.
  - Insulation diagnostics: Polarisation Index (PI) and Dielectric Absorption Ratio (DAR) calculation.
  - Power measurements and harmonics analysis.
  - Built-in help screens for referencing on site.
  - Built-in fuse tables for automatic evaluation of the line / loop impedance result.
  - Monitoring of all 3 voltages in real-time.
  - Automatic polarity reversal on continuity test.
  - Loop impedance test without tripping the RCD.
  - Built-in charger and rechargeable batteries as standard accessory.
  - Automated RCD testing procedure.
  - Bluetooth communication with PC, Android tablets and smart phones via built-in BT.
  - PC SW EuroLink PRO for downloading of test results and report creation.
  - EuroLink Android APP, data management tool (option).
- Standards:
  - Functionality: EN 61557
  - Other reference standards for testing:
    - IEC/EN 60364;
    - EN 61008;
    - EN 61009;
    - EN 60755;
    - BS 7671;
    - AS/NZ 3760;
    - CEI 64.8;
    - HD 384;
    - VDE 413
  - Electromagnetic compatibility (EMC): EN 61326
  - Safety (LVD):
    - EN 61010-1;
    - EN 61010-031
    - EN 31010-2-030
    - EN 31010-2-032
- Power supply: 9 VDC (6x1.5 V battery or accu, size AA)
- Overvoltage category: 1000 V DC CAT II; 600 V CAT III; 300 V CAT IV
- Protection class: Double insulation
- COM port: BT, USB, RS232
- Continuity:
  - Test Current 7mA, 2-wire (measuring range, resolution, accuracy):
    - 0.00 Ω ... 19.99 Ω; 0.1Ω; ±(5 % of r. + 5 digits)
    - 20.0 Ω ... 1999 Ω; 1Ω; ±(5 % of r. + 5 digits)
  - Test Current 200mA, 2-wire (measuring range, resolution, accuracy):
    - 0.00 Ω ... 19.99 Ω; 0.01 Ω; ±(3 % of r. + 3 digits)
    - 20.0 Ω ... 199.9 Ω; 0.1 Ω; ±(5 % of r.)
    - 200.0 Ω ... 1999 Ω; 1 Ω; ±(5 % of r.)
- Insulation resistance:
  - Test Voltage 50/100/250 V (measuring range, resolution, accuracy):
    - 0.00 MΩ ... 19.99 MΩ; 0.01 MΩ; ±(5 % of r. + 3 digits)
    - 20.0 MΩ ... 99.9 MΩ; ±(10 % of r.)
    - 100.0 MΩ ... 199.9 MΩ; 0.1 MΩ; ±(20 % of r.)
  - Test Voltage 500/1000 V (measuring range, resolution, accuracy):
    - 0.00 MΩ ... 19.99 MΩ; 0.01 MΩ; ±(5 % of r. + 3 digits)
    - 20.0 MΩ ... 99.9 MΩ; 0.1 MΩ; ±(5 % of r.)
    - 200 MΩ ... 999 MΩ; 1 MΩ; ±(10 % of r.)
  - Test Voltage 2500 V (measuring range, resolution, accuracy):
    - 0.00 MΩ ... 19.99 MΩ; 0.01 MΩ; ±(5 % of r. + 3 digits)
    - 20.0 MΩ ...199.9 MΩ; 0.1 MΩ; ±(5 % of r.)
    - 200 MΩ ... 999 MΩ; 0.1 MΩ; ±(10 % of r.)
    - 1.00GΩ ...19.99 GΩ; 0.01 GΩ; ±(10 % of r.)
- Insulation Analysing:
  - Calculation of PI, DAR, DD only for test voltage 500/1000/2500V (measuring range, resolution, accuracy):
    - 0.01 MΩ ... 9.99 MΩ; 0.01 MΩ; ±(5 % of r. + 2 digits)
    - 10.0 MΩ ... 100 MΩ; 0.1 MΩ; ±(5 % of r.)
- Please feel free to contact for detailed specifications, accessories, software and options.
